Jupiter H-36

TO-R Radio A/S; Vanløse

Data

Forum

Pictures

Collections

Country
Denmark

Manufacturer / Brand
TO-R Radio A/S; Vanløse

Year
1955

Category
Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)

Radiomuseum.org ID
289171

- Brand: Tor

Schematics

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083579) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (3)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083566) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083567) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083569) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083571) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083572) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083573) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083574) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083575) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083576) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

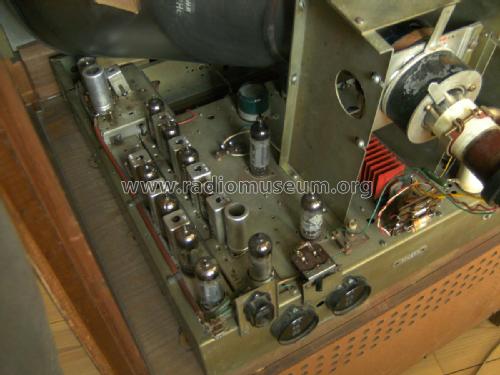

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083577) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Jupiter H-36; TO-R Radio A/S; Vanl (ID = 2083578) TV Radio — TO-R Radio A/S; Vanl Jupiter H-36 (1)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
19

Valves / Tubes
PCC84 PCF82 PCF80 EF80 EB91 PL83 PABC80 ECL80 PL82 PL81 PY81 EY86 MW53-20

Number of Transistors

Semiconductors
OA72

Main principle
Superhet with RF-stage; ZF/IF 39750/34250 kHz; Special type of reception - please describe.

Wave bands
Wave Bands given in the notes.

Power type and voltage
Alternating Current supply (AC) / 220 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

Material
Wooden case

from Radiomuseum.org
Model: Jupiter H-36 - TO-R Radio A/S; Vanløse

Shape
Console with any shape - in general

Notes
53cm Standgerät, VHF Empfang Kanal 2-11 + 3 fest abgestimmte UKW Radiokanäle

Bild-ZF 39,75 MHz, Ton-ZF 34,25 MHz, UKW-ZF 35,5 MHz

Im UKW Rundfunkbetrieb wird horizontale + vertikale Ablenkung sowie die Bildröhrenheizung abgeschaltet. Der UKW Empfang wird über den TV-Tuner mit 3 zusätzlichen Kanalstreifen ohne Vorselektion realisiert: FM1 88-94 MHz, FM2 94-98 MHz, FM3 91-96MHz; über den Mischoszillator kann in diesem Frequenzbereich eine Radiostation fest abgeglichen werden.

Es ist dennoch möglich über die Tuner-Feinabstimmung links und rechts von der Sollfrequenz liegende Radiostationen zu empfangen. Das Empfangsignal wird auf eine ZF von 35,5 MHz umgesetzt, die TV-ZF wird im FM-Betrieb voll ausgesteuert (übersteuert) so dass sich bei 35,5 MHz eine +6dB Spitze ausbildet. Durch einen zugeschalteten Mischoszillator von 41 MHz in der letzten Bild-ZF wird das Signal auf 5,5 MHz TV-Ton-ZF umgesetzt und diese dann weiter verarbeitet.

Jeder Röhrentyp nur einmal gelistet.
