• Land
• Japan

• Hersteller / Marke
• Kenwood, Trio-Kenwood Inc.; Komagane

• Jahr
• 1970 ??

• Kategorie
• Service- oder Labor-Ausrüstung

• Radiomuseum.org ID
• 139843

• • anderer Name: Trio Corp.
  • Marke: Jennen

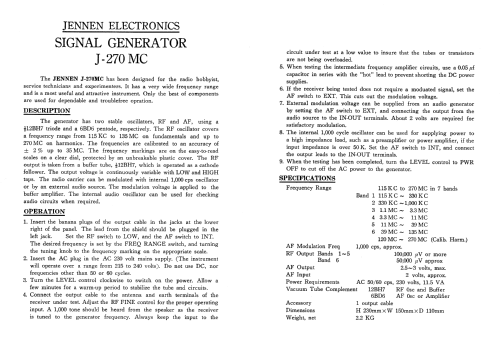

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 2

• Röhren
• 12BA7 6BD6

• Wellenbereiche
• - ohne

• Betriebsart / Volt
• Wechselstromspeisung / 220 Volt

• Lautsprecher
• - - Kein Ausgang für Schallwiedergabe.

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: Signalgenerator J-270MC - Kenwood, Trio-Kenwood Inc.;

• Form
• Tischgerät, Hochformat (höher als quadratisch, schlicht, keine Kathedrale).

• Abmessungen (BHT)
• 150 x 225 x 115 mm / 5.9 x 8.9 x 4.5 inch

• Bemerkung

• Signalgenerator (Meßsender) Jennen Amsterdam.
  Coverage/Bereiche: 100 kHz bis 270 MHz in 6 Ranges/Schaltstufen.

  This device is an implementation of the Heathkit SG-8 signal generator. The circuit is almost exactly the same. Good documentation exists for SG-8.

  The waveform generated is not sinusoidal. The device generates a distorted waveform to provide a 7th range of so called "calibrated harmonics".

• Autor
• Modellseite von Friedhelm Schaik angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
