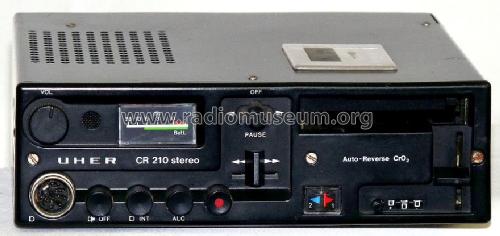

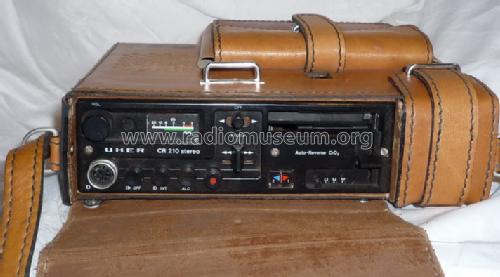

For model CR210 Stereo, Uher Werke; München

Country:  Germany
Manufacturer / Brand:  Uher Werke; München
Year: 1974–1982 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 37: AC188 BC153 BC167 BC183 BC214 BC238 BC257 BC384 BCW84 BD241 BF245 BPX81 S7267 S7302 TAA611
Main principle Audio-Amplification
Wave bands - without
Details Cassette-Recorder or -Player
Power type and voltage Dry Batteries / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: CR210 Stereo - Uher Werke; München
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 185 x 57 x 180 mm / 7.3 x 2.2 x 7.1 inch
Notes

ICs: 2.
UHER CR 210 stereo.
Stereo-NF-Verstärker mit 2 Endstufen je 1,3 W; Übertragungsbereich: 30-15000 Hz mit Chromdioxidband; Stromversorgung auch mit Akku Z213 oder Z215 oder aus Autobatterie oder aus einlegbarem Netzteil Z131. Vier-Spur-Stereo-Tonkopf. Anschlussbuchse für impulsgesteuerte synchrone Schmalfilmvertonung, eingebautes Kondensator-Mikrofon, abschaltbare Aussteuerungs-Automatik, Auto-Reverse-Betrieb für Endloswiedergabe. Optoelektronische Bandlaufüberwachung. Autom.Umschaltung auf Chromdioxy-Cassetten, Zeigerinstrument für Aussteuerungs- und Batteriekontrolle. Pausenschater, Bandzählwerk. Ein Gerät auch für die Planet UE Handelsgruppe.

Transistoren sind teilweise mehrfach vorhanden.

Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 1'198.00 DM
External source of data Erb
Source of data Katalog RFP 1974 / Radiokatalog Band 2, Ernst Erb
Mentioned in Handbuch VDRG 1975/1976 (und 1976/77)
Literature/Schematics (1) -- Original prospect or advert (Uher Programm 1981/82, HiFi Jahrbuch 10 (1980))


All listed radios etc. from Uher Werke; München
Here you find 334 models, 305 with images and 165 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Uher Werke; München: CR210 Stereo
Threads: 2 | Posts: 4
Hits: 262     Replies: 2
uher: Uher CR210 Type 1642 Magnet Control
Jean Mandrella
15.Aug.20
  1

Je répare un UHER CR210 type 1642 SN 57298 et j'ai un problème dans la commutation des relais. Les fils de branchement sont cassés. Je ne retrouve pas les schémas de branchement et d'implantation de la carte 600** Magnet control electronic dans les schémas proposés sur le site. La carte que j'ai dans mon CR210 possède 2 transistors (BC558 et BC369) de pilotage par relais. Il y a 4 fils de branchement par relais. Merci de votre aide.

Jean

Mark Hippenstiel
19.Aug.20
  2

Bonjour Jean,

Le dernier document dans la liste des schémas montre la carte 600, bien qu'en résolution inférieure. J'ai un schéma valide à partir du no. 164201001; si le document existant n'est pas utile, je peux en faire une photo.

Cordialement
Mark

Jean Mandrella
20.Aug.20
  3

Merci Mark,

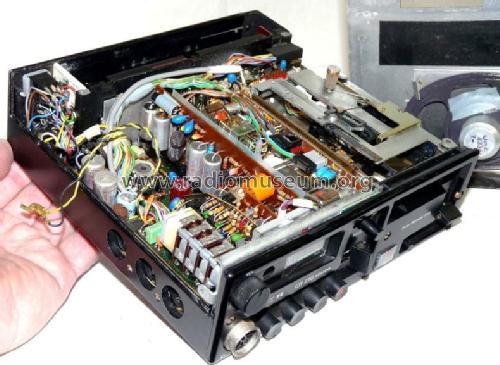

Je pense que je me suis mal exprimé. J'ai l'implantation de la carte 600, mais elle ne correspond pas à ce que je vois dans mon CR210. Je joins une photo de ma carte, qui est une autre version de la carte 600.

Cordialement,

Jean

Attachments


Hits: 2669     Replies: 0
uher: CR210; stereo Reparaturhinweis
Günther Stabe † 19.8.20
03.Jan.08
  1 Von 3 Geräten waren 2 defekt... und das intakte war bereits repariert; der Grund: die Geräte wurden mit dem Zubehör-Netzteil Z131 betrieben. Dieses liefert im Leerlauf über 13 V; das ist zuviel für den Pufferelko C13 mit 2200µF/10V und führt zum Ausfall. Nach dem Austausch gegen eine spannungsfestere Ausführung (z.B. 16V) spielten die Geräte wieder einwandfrei.
G.S.

Uher Werke; München: CR210 Stereo
