• Country
• Germany

• Manufacturer / Brand
• Union-Ring e.V.; Hamburg

• Year
• 1956

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 124798

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM80 EL84

• Number of Transistors

• Semiconductors
• Selengleichrichter

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

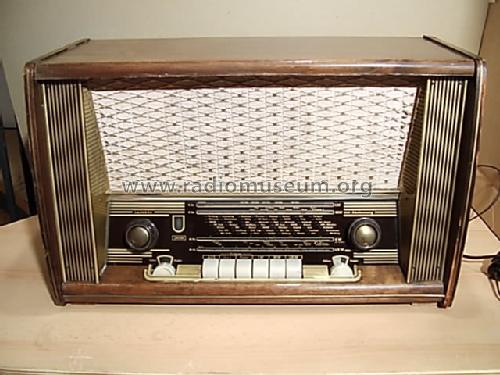

• Model: Union W57/3D - Union-Ring e.V.; Hamburg

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 530 x 345 x 238 mm / 20.9 x 13.6 x 9.4 inch

• Notes

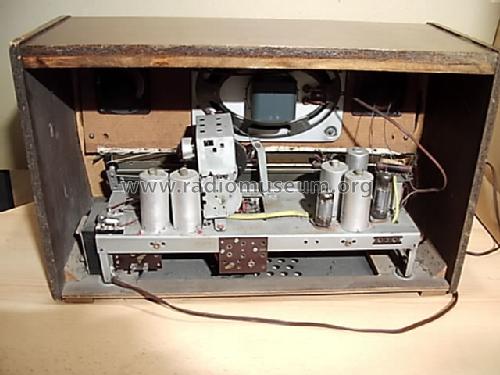

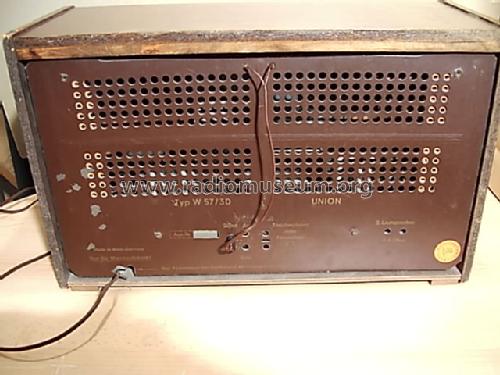

• KW-Empfang: alle Tasten oben. Tonabnehmer LW und UKW gedrückt (Erklärung auf der Rückseite). Offener Selenplattengleichrichter. Chassis graue Hammerschlaglackierung.
  Lautsprecher: 1x oval breitband, 2x el.-stat. Hochton-Lautsprecher.

  Herstellung: Kaiser KG für Union-Ring e.V.

  Neben der Typbezeichnung W57/3D wurde das Modell auch mit W57/3D S bezeichnet. Unterschiede sind derzeit nicht bekannt.

• Net weight (2.2 lb = 1 kg)
• 8.2 kg / 18 lb 1 oz (18.062 lb)

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by a member from D. See "Data change" for further contributors.
