- Pays
- Allemagne
- Fabricant / Marque
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Année
- 1960–1962
- Catégorie
- Enrégistreur et/ou reproducteur son/video
- Radiomuseum.org ID
- 24205
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

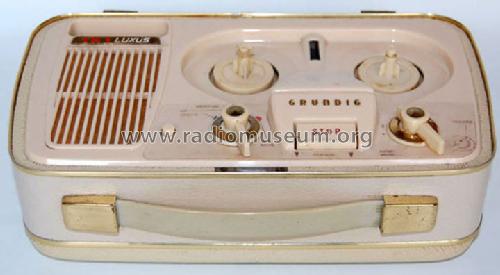

Gerät steht im Technoseum in Mannheim
�
Linker Knebelknopf nicht original
�
Linker Knebelknopf nicht original
Netzgerät TK1 Untersatz, Innenansicht
Typschild Netzgerät TK1
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 1
- Lampes / Tubes
- DM71
- No. de transistors
- 7
- Principe général
- Amplification audio
- Gammes d'ondes
- - sans
- Particularités
- Magnétophone à bandes
- Tension / type courant
- Batteries / Alim. BT séparée avec fiche / C: 2 x 1.5 & D: 4 x 1.5 / DC 6 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Puissance de sortie
- 0.25 W (qualité inconnue)
- Matière
- Cuir / canvas / plastique mais autre matériel en dessous!
- De Radiomuseum.org
- Modèle: TK1 Luxus - Grundig Radio-Vertrieb, RVF,
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 300 x 115 x 175 mm / 11.8 x 4.5 x 6.9 inch
- Remarques
-
Zweispur; Bandgeschwindigkeit: 9,5 cm/s; Spulen-Ø 8 cm. Anschlüsse für Netzgerät und 6-V-Autobatterie. Externe Stromquelle 6 V versorgt nur den Motorantrieb, dabei bleiben die beiden Babyzellen weiterhin in Verwendung.
Bei reinem Batteriebetrieb kommen 4 Monozellen und 2 Babyzellen zum Einsatz.
Frequenzbereich 80 ... 10 000 Hz
Aussteuerungsanzeige mit Magischem Strich
einrastbare Schnellstopp-Taste
Klangregler.Siehe auch Grundig TK1 im Kunststoff-Gehäuse.
- Poids net
- 2 kg / 4 lb 6.5 oz (4.405 lb)
- Prix de mise sur le marché
- 265.00 DM
- Source extérieure
- Erb
- Littérature
- Funkschau (8/1961, S. 205, 206)
- Schémathèque (1)
- -- Schematic (TK1 Luxus, ETL-Liste 1962)
- Schémathèque (2)
- Funk-Technik (FT) (14/1960, S. 526, 528 / Neuvorstellung)
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6196 modèles d'appareils, 5420 avec des images et 4191 avec des schémas.
Tous les appareils de Grundig (Radio-Vertrieb, RVF, Radiowerke)
Collections
Le modèle fait partie des collections des membres suivants.
Musées
Le modèle peut être vu dans les musées suivants.
Contributions du forum pour ce modèle: Grundig Radio-: TK1 Luxus
Discussions: 1 | Publications: 25
wer weiß Rat, wie man beim Grundig TK 1 L den Gummi der Schwungscheibe ersetzen kann, wenn dieser hart ist (siehe Bild-1)? Der Motor überträgt über diesen Gummi die Antriebskraft. Da ich den Motor nicht ausbauen wollte, habe ich zur Veranschaulichung stellvertretend die TippEx-Flasche "als Motor" verwendet (Bild-2). In dieser Lage treibt der Motor die Schwungscheibe und damit alle Funktionen des TK 1 L an. Deswegen hat der Gummiring an dieser Stelle eine elementare Funktion. Ich habe drei Geräte, die alle an mindestens hier kaputt sind. Über gute Ideen und Hinweise bin ich sehr dankbar.
Viele Grüße und Danke!
Klaus Pahr
PS: Die Scheibe ist in Wirklichkeit absolut rund. Die Bilder täuschen, weil ich die Schwungscheibe auf meinen Scanner gelegt habe und dieser beim Scannen dreidimensionale Gegenstände verzerrt. Die Ausbrüche im Gummi hingegen sind echt - leider...
Pièces jointes
Klaus Pahr, 06.Jul.04
