4662

Information - Help
ID = 6410

Country:
Netherlands
Brand:
Tube type:  Glow Indicator (Neon)   Indication
Identical to 4662 = 3184
Similar Tubes
Normally replaceable-slightly different:
  N46
Other base:
  3180 ; VT2_Vatea
First Source (s)
Aug.1936 : Philips Bulletin # D 39
Predecessor Tubes Tune-A-Lite
Successor Tubes 1936   AM1   EM1   4678

Base SPECIAL TUBEBASE in general (Codex=sp)
Was used by Radio/TV-reception etc.
Filament
Tube prices 1 Tube prices (visible for members only)
Information source Taschenbuch zum Röhren-Codex 1948/49

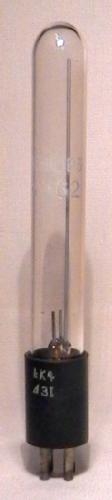

4662: Philips Röhrenkatalog
Gerhard Heigl

4662_sock.png 4662: Tabu Röhren-Codex, 1948
Anonymous 15 Collector

4662: Philips Röhrenkatalog
Gerhard Heigl

More ...
Usage in Models 5= 1934 ; 7= 1935 ; 1= 1936? ; 12= 1936 ; 11= 1937 ; 1= 1938 ; 1= 1939 ; 1= 1940 ; 1= 1941 ; 1= 1959?

Quantity of Models at Radiomuseum.org with this tube (valve, valves, valvola, valvole, válvula, lampe):41


Collection of



4662


Forum contributions about this tube
4662
Threads: 1 | Posts: 2
Hits: 3377     Replies: 1
4662 (4662) Der Neonabstimmungsanzeiger
Pius Steiner
12.Jun.11
  1

Der Neonabstimmungsanzeige

Wie bereits in § 3 erwähnt, können die infolge der Regelung erreichten Spannungsschwankungen an einem in den Anodenkreis einer Regelröhre geschalteten Widerstand durch eine veränderliche Lichtbedeckung der Kathode einer Neonröhre sichtbar gemacht werden. Die 4662 ist eigens für diesen Zweck entworfen.

Sie besteht aus einer Ka
thode in Stabform, einer Hauptanode, die an die veränderliche Spannungsquelle an­geschlossen wird, und einer kurzen Hilfs- oder Zündanode, die dazu dient, das Gas in der Röhre zu ionisieren; durch die letztere Anode wird vermieden, daß die Spannung an der Hauptanode zuerst bis zur Zündspannung steigen muß, bevor die Röhre arbeitet, so daß, auch wenn die Spannung an der Hauptanode sehr niedrig gewesen ist, die Röhre direkt wieder bei ansteigender Spannung zu arbeiten beginnt. Die größte Lichtbedeckung tritt auf, wenn die Spannung an der Hauptanode maximal ist. Dies ist gleichbedeutend mit einer großen negativen Spannung am Gitter der Regelröhre, so daß die richtige Abstimmung vorhanden ist, wenn die Länge der Lichtsäule maximal ist. Abb. 164a stellt eine Zeichnung dieser Röhre dar, während Abb. 164b eine Schaltung dieser Röhre angibt. Der im Anoden­kreis einer Z.F.-Röhre aufgenommene Widerstand R1 muß nach den jeweiligen Anforde­rungen gewählt werden. Der im Schaltbild angegebene Wert gilt für eine Röhre EF 5 als Z.F.-Verstärker. Der Kondensator C1 dient dazu, die untere Seite des Primärkreises des Z.F.-Transformators für die Zwischenfrequenz zu erden. Der Widerstand R2 dient dazu, den Verlauf der Zunahme der Lichtbedeckung der Kathode beim Abstimmen günstiger zu gestalten. Die Zündspannung wird der Zündelektrode a' über den Widerstand R3 zugeführt.

aus: Grundlagen der Röhrentechnik Philips 1941 von J. Deketh

Dietmar Rudolph † 6.1.22
12.Jun.11
  2

Entsprechende Glimmlampen von der "Deutschen Glimmlampengesellschaft" wurden mit "Abstimm-Rohr" oder "Resonanz-Rohr" bezeichnet.

Feldstärkeanzeigen durch Glimmröhren fanden nur für kurze Zeit in Radios eine Anwendung. Sie wurden rasch durch die "Magischen Augen" verdrängt.

MfG DR


4662
