• Paese
• Germania

• Produttore / Marca
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Anno
• 1958

• Categoria
• Ricevitore TV e radio (ev. con magnetofono, giradischi, registratore a cassette ecc.)

• Radiomuseum.org ID
• 121370

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

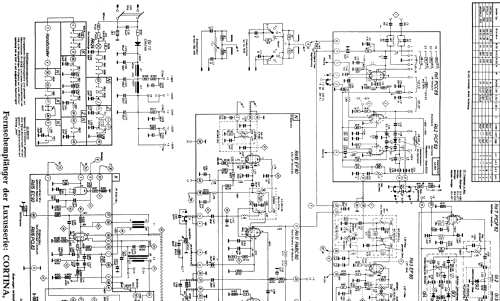

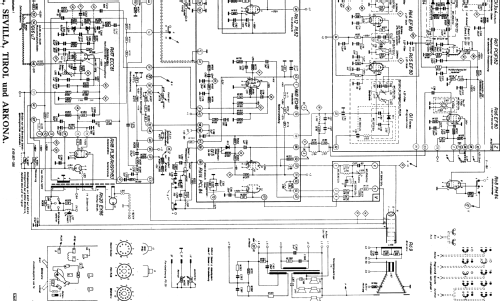

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 20

• Valvole
• PCC88 PCF82 PCF82 EF80 EF80 PM84 EF80 EF80 EF80 PABC80 PL82 ECH81 PCL84 EC92 PCL82 ECC81 PL36 PY88 EY86 AW53-80

• Numero di transistor

• Semiconduttori
• OA160 G5/61 OA261 OA261 G5/2 RL43 RL43 E220C450

• Principio generale
• Supereterodina (in generale); ZF/IF 38900 kHz

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• 3 altoparlanti

• Potenza d'uscita
• 4 W (qualità ignota)

• Materiali
• Mobile in legno

• Radiomuseum.org

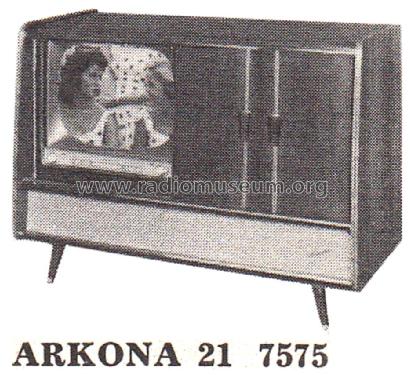

• Modello: Arkona 21 7575 - Blaupunkt Ideal, Berlin,

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Dimensioni (LxAxP)
• 1270 x 910 x 590 mm / 50 x 35.8 x 23.2 inch

• Annotazioni

• Arkona 21, Modell 7575 von Blaupunkt ist eine Kombi-Truhe mit Einbau von Fernsehteil, Rundfunkteil und Phonoteil.

  Einige technische Daten:
  Fernsehteil = Sevilla 7555, bestückt mit 20 Röhren;
  Fernseh-Empfangsteil mit VHF-Kanalwähler, Band I und III;
  Rundfunkteil mit UKML, bestückt mit 7 Röhren;
  Phonoteil = Perpetuum-Ebner, Rex A/58 (4-touriger Plattenwechsler).

  Anschluss für Kabelfernbedienund FG-251.

  Technische Daten wie Cortina 7525.

• Peso netto
• 94 kg / 207 lb 0.8 oz (207.048 lb)

• Bibliografia
• HdB d.Rdf-& Ferns-GrH 1958/59

• Letteratura / Schemi (1)
• - - Manufacturers Literature (Blaupunkt Technische Hausmitteilungen Juli 1958)

• Letteratura / Schemi (2)
• -- Original-techn. papers. (Blaupunkt Fernseher mit Abstimm-Roboter EVB 957-590a)

• Autore
• Modello inviato da Enno Janke. Utilizzare "Proponi modifica" per inviare ulteriori dati.
