Riviera 2440

Riviera 2440; Blaupunkt Ideal, (ID = 703511) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 21067) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 21066) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 13723) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 830445) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 830448) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 830449) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 830450) Radio

Riviera 2440; Blaupunkt Ideal, (ID = 2225670) Radio
Riviera 2440; Blaupunkt Ideal, (ID = 181307) Radio Riviera 2440; Blaupunkt Ideal, (ID = 181308) Radio
Riviera 2440; Blaupunkt Ideal, (ID = 181309) Radio Riviera 2440; Blaupunkt Ideal, (ID = 469865) Radio
Riviera 2440; Blaupunkt Ideal, (ID = 714215) Radio Riviera 2440; Blaupunkt Ideal, (ID = 852437) Radio
Riviera 2440; Blaupunkt Ideal, (ID = 869050) Radio Riviera 2440; Blaupunkt Ideal, (ID = 869836) Radio
Riviera 2440; Blaupunkt Ideal, (ID = 869837) Radio Riviera 2440; Blaupunkt Ideal, (ID = 869838) Radio
Use red slider bar for more.

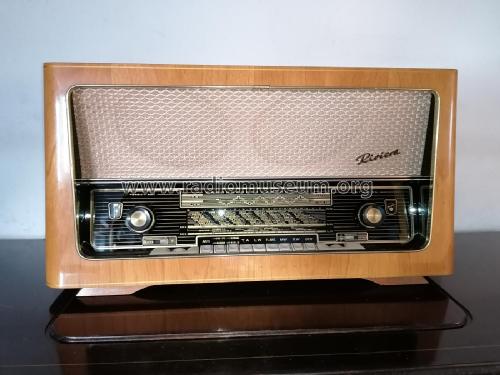

Riviera 2440; Blaupunkt Ideal, (ID = 181307) Radio
Blaupunkt Ideal,: Riviera 2440 [Radio] ID = 181307 933x566
Select picture or schematic to display from thumbnails on the right and click for download.
For model Riviera 2440, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 EF89 ECH81 EF89 EM80 EABC80 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 4 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Riviera 2440 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 650 x 365 x 280 mm / 25.6 x 14.4 x 11 inch
Notes Raumklangwähler mit Harmonie-Register, Baß- und Sopran-Feinregler, Steiltonblende, 2 Suprakustik-Frontlautsprecher und 2 Suprakustik-Seitenstrahler, 9 Drucktasten, 8+1 AM-, 12 FM-Kreise, UKW-Bandfilter, 9/11 Röhrenfunktionen, UKW-Vorstufe, UKW-Gehäusedipol und drehbare, schaltbare Ferritantenne, Kurzwellenlupe, Magischer Fächer, 6-Watt Endstufe, Coloramic-Signierskala, Anschluß für Tonbandgerät.
Net weight (2.2 lb = 1 kg) 13.4 kg / 29 lb 8.2 oz (29.515 lb)
Price in first year of sale 439.00 DM
External source of data Wiesmüller
Source of data Lange, Schaltungen der Funkindustrie


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3220 models, 2904 with images and 2226 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Blaupunkt Ideal,: Riviera 2440
Threads: 1 | Posts: 6
Hits: 2566     Replies: 5
blaupunkt: 2440; Riviera UKW Rastet nicht mehr
Tobias Münzing
09.Apr.05
  1 Hallo,
habe vorige Woche ein Blaupunkt Riviera auf dem Sperrmüll gefunden! Dieses funktioniert auch noch! Nur nicht mehr auf UKW. Alle anderen Wellenbereiche sind i.O. Habe festgestellt das es ein mechanisches Problem ist! Werde es versuchen zu schildern: Im UKW-Tastenaggregat ist eine Art Zughebel der nicht mehr hinunter gezogen wird wenn man die UKW-Tate drückt. wenn man sie manuell hinunter drückt dann funktioniert es. Meine Frage ist jetzt!
wie kann ich das beheben? Oder wer hat damit vielleicht schon Erfahrungen gemacht?
Wenn sich jemand Melden würde wäre ich darüber sehr Dankbar!
Mit freundlichen Grüßen
Tobias Münzing
Henning Oelkers
10.Apr.05
  2 Hallo, Herr Münzing,

ohne zu sehen, wie das aussieht, lässt sich schwer eine Aussage treffen.

Üblicherweise werden die Schaltschieber durch die Tastenhebel betätigt, diese wiederum durch Federn nach oben gedrückt. Wird nun eine Taste gedrückt, sollte Sie normalerweise einrasten.
Dafür gibt es meist eine über die ganze Breite des Tastensatzes reichende, federbelastete Falle.
Beim Riviera ist für UKW noch ein weiterer Hebel, für einen weiteren Schaltschieber, wie im Schaltbild skizziert, vorhanden
Außerdem gibt es häufig noch eine Umschaltkupplung bei Geräten, die über getrennte Skalenzeiger verfügen. Diese muss natürlich einigermassen leichtgängig sein.

Falls eine Überprüfung anhand dieser Hinweise nicht ausreicht, wären Detailbilder vielleicht hilfreich.

Gruß aus Berlin,

Henning Oelkers
Tobias Münzing
10.Apr.05
  3 Hallo Herr Oelkers,
die UKW-Taste rastet ein aber stellt keinen Kontakt mehr her. Im Bild der Anlage im roten Kringel ist der Schieber, der sich nicht mehr nach unten bewegt. Hoffe das sie mir Weiterhelfen können?
Mit freundlichen Grüßen
Tobias Münzing

Attachments

Henning Oelkers
10.Apr.05
  4 Hallo, Herr Münzing,

das Problem liegt möglicherweise am vorderen Ende des Schaltschiebers. Da ist die mechanische Verbindung zwischen Tastenhebel und Schaltschieber. Der Schaltschieber hat meistens ein viereckiges Loch in die das obere Ende des Tastenhebels eingreift. Beim Drücken einer Taste wird der Schaltschieber in Richtung Skalenscheibe gezogen

Dieser Bereich ist möglicherweise nur nach Ausbau der Skalenscheibe zugänglich. Bei vielen Geräten ist dann hinter der Skalenscheibe ein Deckel, nach dessen Abbau die Vorderseite der Schaltschieber zugänglich ist.

Bitte mit Vorsicht vorgehen. Skalenscheiben sind empfindlich!

Ich hoffe das hilft weiter,

Viel Erfolg,

Henning Oelkers

Tobias Münzing
10.Apr.05
  5 Hallo Herr Oelkers,
vielen Dank für den Hinweis werde es Baldmöglich ausprobieren! Finde die Hilfestellung von ihnen einfach spitze! Werde dann mich nochmal melden!
 Mit freundlichen Grüßen
Tobias Münzing
Tobias Münzing
13.Apr.05
  6 Hallo Herr Oelkers,
ich möchte mich noch einmal bei ihnen herzlichst bedanken! Für den Ratschlag mit dem Hebel. Ich habe ihn gefunden. Habe die Taste eingehängt. einschalten: Funktioniert einwand frei.
Noch mal vielen Dank:)
Mit freundlichen Grüßen
Tobias Münzing

Blaupunkt Ideal,: Riviera 2440
