Venezia 41120; Blaupunkt Ideal, (ID = 1215658) Radio

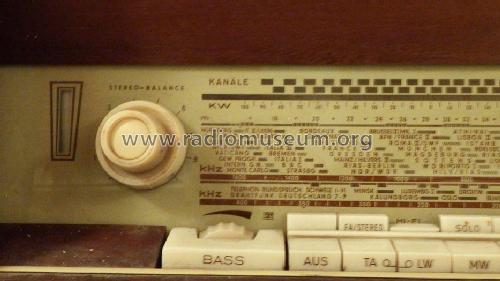

Blaupunkt Ideal,: Venezia 41120 [Radio] ID = 1215658 933x592
Select picture or schematic to display from thumbnails on the right and click for download.
For model Venezia 41120, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1961/1962 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM87 ECL86 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common)
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 127; 155; 220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Venezia 41120 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Console, Highboy (legs > 50 %).
Dimensions (WHD) 710 x 800 x 310 mm / 28 x 31.5 x 12.2 inch
Notes Plattenspieler: 3430 PE Stereo mit Tonabnehmersystem PE 90 / Stereowiedergabe nur bei Plattenspielerbetrieb. Beine abnehmbar.
Net weight (2.2 lb = 1 kg) 23.4 kg / 51 lb 8.7 oz (51.542 lb)
Price in first year of sale 615.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3226 models, 2910 with images and 2227 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Venezia 41120
Threads: 1 | Posts: 8
Hits: 3701     Replies: 7
blaupunkt: 41 120; Venezia arbeitslose ECL86
Alexander Jordan
20.Jan.06
  1 Da mich das Blaupunkt Venezia täglich beim Aufstehen mit Musik und Nachichten versorgt, ist mir aufgefallen, dass der Klang beim Abspielen von Schallplatten wesentlich voller ist als bei Radiowiedergabe.
Als ich den Schaltplan daraufhin genauer unter die Lupe nahm, traute ich zunächst meinen Augen nicht. Die ECL86 tritt tatsächlich nur bei Plattenwiedergabe in Aktion. Beim (monauralen) Rundfunk werden die 4 eingebauten Lautsprecher alleine von der EL84 versorgt. Der ganze 2. Kanal ist abgeschaltet!
Die Frage ist warum? Auch mono wäre der Klang mit 2 Endstufen sicher voller. Ausserdem besteht doch die Gefahr, dass die, ständig mitgeheizte, ECL86 durch Nichtstun "versauert". Ich erwäge das Gerät entsprechend umzubauen, auch wenn es dann nicht mehr original ist.
Jacob Roschy
20.Jan.06
  2

Hallo Herr Jordan,

das würde mir auch nicht zusagen und ich würde es möglichst auch so machen wollen, wie Sie vorhaben.

Nur möchte ich auf eine Gefahr hinweisen: Die ECL86 läuft also original nur dann, wenn alle HF- Röhren außer Betrieb sind und keinen Anodenstrom aufnehmen !

Wenn Sie nun diese ECL86 ständig mitlaufen lassen wollen, könnte dies für das Netzteil vielleicht zu viel werden ! Darauf sollten Sie ein wachsames Auge haben !

MfG JR

Alexander Jordan
21.Jan.06
  3 Hallo Herr Roschy,
daran hatte ich gar nicht gedacht. Allerdings wird der Anodenstrom der ECL86 bei Rundfunkbetrieb nicht abgeschaltet. Es wird nur Ein und Ausgang auf Masse gelegt. Darum glaube ich, dass das Netzteil noch genug Reserven hat um die paar Milliampere mehr liefern zu können.
Der Sinn dieser Schaltung ist mir allerdings noch immer unklar.
m.f.G.
Alexander Jordan
Jacob Roschy
21.Jan.06
  4

Hallo Herr Jordan,

dann spricht natürlich nichts mehr gegen den Dauerbetrieb mit der ECL86. Da die Röhre ja im Eintakt-A- Betrieb arbeitet, ist die Stomaufnahme bei normaler Aussteuerung nur unwesentlich höher als ohne Signal.
Es ist also nichts als sinnlose Verschwendung, wenn die Röhre immer voll mitläuft, ohne benutzt zu werden.
Ich verstehe dann immer weniger, weshalb man das so machte. Wenn wenigstens auch der Anodenstrom abgeschaltet worden wäre, hätte dies einen Sinn ergeben.

MfG JR

Alexander Jordan
12.Feb.06
  5 Probeweise habe ich bei meinem Blaupunkt Venezia den eingebauten Plattenspieler abgeklemmt und einen DVD Player angeschlossen. Der Klang war überraschend gut. Kristallklare Höhen und kräftige Bässe kamen nun über die 2 Endröhren. Als ich jedoch die Rückwand wieder schließen wollte, fiel mir auf, dass das Anodenblech der ECL86 dunkelrot glühte. Der Klang war wie gesagt unverzerrt.
Hat man hier womöglich diese Überlastung in Kauf genommen um die Leistung des 1. Kanals mit der stärkeren EL84 zu erreichen, oder sollte ich doch mal die Gitterspannung messen?
Jacob Roschy
12.Feb.06
  6

Hallo Herr Jordan,

überprüfen Sie mal Anodenspannung und Anodenstrom des ECL86 Endsystems, Sollwerte sind 36 mA @ 250 V. Das Produkt daraus (Ua * Ia) darf 9 W nicht überschreiten. Zu hohe Anodenspannung vernichten Sie am besten mit einem Widerstand noch vor dem Gleichrichter. Zu hohen Anodenstrom bei richtiger Anodenspannung kann durch Erhöhung des Katodenwiderstands erreicht werden, falls die ECL86 eine entsprechende Toleranz hat. Natürlich kommen auch die sonstigen Ursachen für zu hohen Anodenstrom in Frage, wie schlechter Gitterkondensator oder Gitteremission.

MfG JR

Alexander Jordan
14.Feb.06
  7 Hallo Herr Roschy,
der Tip mit dem Gitterkondensator war ein Volltreffer. Verwunderlich nur, dass der Klang immer noch unverzerrt war.
m.f.G.
Alexander Jordan
Jacob Roschy
15.Feb.06
  8

Hallo Herr Jordan,

ja, man kann hier nicht misstrauisch genug sein. Aus der Zeit der ECL86 waren zwar die Kondensatoren schon besser als die Teer-Papierteile zuvor, aber doch nicht 100 % sicher.

MfG JR
