AT-Super 660Wk3 mit UCH11 Magisches Auge mittig

AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 1176621) Radio
AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884915) Radio AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884874) Radio
AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884859) Radio AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884777) Radio

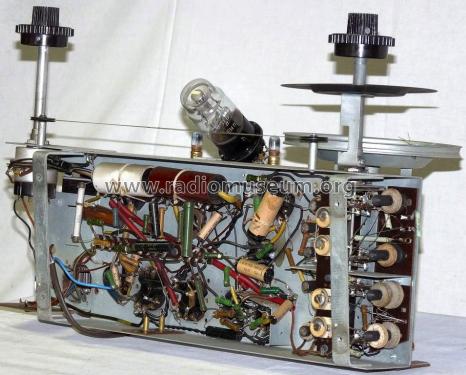

AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884787) Radio AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884788) Radio
AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884805) Radio AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884818) Radio
Use red slider bar for more.
AT-Super 660Wk3 mit UCH11; EAW, Elektro- (ID = 884915) Radio
EAW, Elektro-: AT-Super 660Wk3 mit UCH11 [Radio] ID = 884915 933x673
Select picture or schematic to display from thumbnails on the right and click for download.
For model AT-Super 660Wk3 mit UCH11 Magisches Auge mittig, EAW, Elektro-Apparate-Werke, VEB, (ex AEG Treptow); Berlin-Treptow (Ostd.):
Sammlung

Country:  Germany
Manufacturer / Brand:  EAW, Elektro-Apparate-Werke, VEB, (ex AEG Treptow); Berlin-Treptow (Ostd.)
alternative name

AEG Treptow (AT, EAT); Berlin || EAT (El.-App. Treptow)
Brand
AT Apparatewerk Treptow
Year: 1950–1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: UCH11 EBF11 EF11 EL11 EM11
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
schematic requested
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: AT-Super 660Wk3 mit UCH11 [Magisches Auge mittig] - EAW, Elektro-Apparate-Werke,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 580 x 400 x 290 mm / 22.8 x 15.7 x 11.4 inch
Notes

Identisch mit den Modellen 660Wk3, die mit ECH11 statt UCH11 bestückt sind.  Wegen Lieferengpässen der ECH11 wurde diese vorübergehend kurzzeitig durch die UCH11 ersetzt und der Heizkreis entsprechend geändert. Auch wurde vorübergehend die Gleichrichterröhre ersetzt durch Selengleichrichter.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from EAW, Elektro-Apparate-Werke, VEB, (ex AEG Treptow); Berlin-Treptow (Ostd.)
Here you find 83 models, 73 with images and 36 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
