Saturn mit Fernsehton

Saturn mit Fernsehton ; Elbia GmbH; (ID = 160353) Radio
Saturn mit Fernsehton ; Elbia GmbH; (ID = 422134) Radio Saturn mit Fernsehton ; Elbia GmbH; (ID = 422136) Radio
Saturn mit Fernsehton ; Elbia GmbH; (ID = 422138) Radio Saturn mit Fernsehton ; Elbia GmbH; (ID = 422135) Radio
Saturn mit Fernsehton ; Elbia GmbH; (ID = 422137) Radio Saturn mit Fernsehton ; Elbia GmbH; (ID = 422139) Radio
Saturn mit Fernsehton ; Elbia GmbH; (ID = 422140) Radio
Use red slider bar for more.

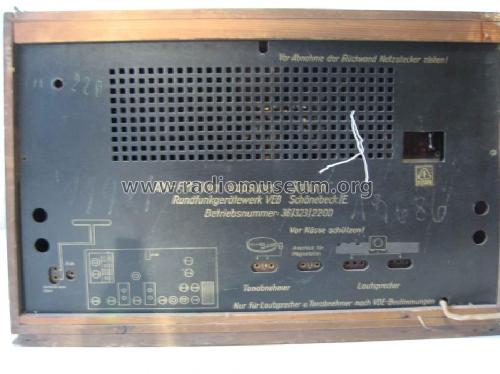

Saturn mit Fernsehton ; Elbia GmbH; (ID = 422134) Radio
Elbia GmbH;: Saturn mit Fernsehton [Radio] ID = 422134 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Saturn mit Fernsehton, Elbia GmbH; Schönebeck/Elbe (Ostd.)

Country:  Germany
Manufacturer / Brand:  Elbia GmbH; Schönebeck/Elbe (Ostd.)
alternative name

Calbe
Brand
VEB Elbia; Schönebeck
Year: 1956 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 12: ECC84 ECH81 EF89 EF80 EM11 or EM80 EABC80 EC92 EC92 EL84 EL84 EZ80 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker 4 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Saturn mit Fernsehton - Elbia GmbH; Schönebeck/Elbe
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 670 x 430 x 313 mm / 26.4 x 16.9 x 12.3 inch
Notes Gerät mit Fernsehton, Bandbreite umschaltbar, 2 elektrodynamische Breitbandlautsprecher, 2 elektrostatische Hochtöner, getrennte Höhen- und Tiefenregelung, Innendipol, 3-D-Ton
Net weight (2.2 lb = 1 kg) 22 kg / 48 lb 7.3 oz (48.458 lb)
Price in first year of sale 755.00 DM
Collectors' prices
External source of data Radio und Fernsehen 6/1956
Source of data Radiokatalog Band 2, Ernst Erb

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Elbia GmbH; Schönebeck/Elbe (Ostd.)
Here you find 25 models, 21 with images and 19 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
