Rossini Stereo 6002 Gehäuse eckig, CCIR
Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
- Year
- 1961–1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 113600
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 10
- Number of Transistors
- Semiconductors
- Selengleichrichter OAA646
- Main principle
- Superhet with RF-stage; ZF/IF 478/10700 kHz
- Tuned circuits
- 11 AM circuit(s) 14 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- 4 Loudspeakers
- Power out
- 8 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Rossini Stereo 6002 [Gehäuse eckig, CCIR] - Elektroakustik Hartmannsdorf,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 730 x 425 x 315 mm / 28.7 x 16.7 x 12.4 inch
- Notes
- Wie 6001 (Gehäuse eckig), 4 Lautsprecher (2x6 W oval Breitband, 2×1,5 W Hochton) für rechten und linken Kanal eingebaut, nur NF-Stereo. Externe Boxen möglich zur Basisverbreiterung. Nachhalleinrichtung auf Wunsch. AM Nah-Fern-Taste (dann 7/11 Kreise), 3x KW, Duplexantrieb. 3 Gehäusevarianten hell/mittel/Mahagoni, Klangmischregister 5 Tasten.
Wurde auch als Rossini Stereo 6002 mit UKW-OIRT Band (66...72 MHz) für Osteuropa gefertigt.
- Net weight (2.2 lb = 1 kg)
- 19.5 kg / 42 lb 15.2 oz (42.952 lb)
- Price in first year of sale
- 925.00 DM
- Mentioned in
- -- Original-techn. papers.
- Literature/Schematics (1)
- Radio und Fernsehen (DDR) (erwähnt für "Stereo 171" Heft 19, Seite 616)
- Author
- Model page created by Wolfgang Lill. See "Data change" for further contributors.
- Other Models
-
Here you find 47 models, 44 with images and 35 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
Collections
The model Rossini Stereo is part of the collections of the following members.
Forum contributions about this model: Elektroakustik: Rossini Stereo 6002
Threads: 2 | Posts: 8
Hallo ins Forum,
wie ich sehen konnte, gibt es einige Besitzer dieses Modells, von denen möglicherweise sogar welche spielbereit sind.
Bei der Instandsetzung meines Gerätes musste ich je nach Stellung des Lautstärkereglers ein mehr oder weniger auffälliges Brummen vernehmen, welches gleichermaßen auf beiden Kanälen hörbar ist. Am lautesten wird dieses Brummen immer dann, wenn sich die Schleifer des Potentiometers am weitesten von den Abgriffen entfernt befinden. Drehe ich dagegen den Lautstärkeregler so, dass die Schleifer genau in Position eines Abgriffes stehen, ist diese Brummeinstreuung auch nahezu verschwunden.
Nach Studium des Stromlaufplans ist mir eigentlich klar, dass dies so sein muss - befindet sich das Poti vor der 1. NF-Vorstufe, welche ordentlich verstärkt, um die Verluste der nachfolgenden passiven Klangregisterschaltung zu kompensieren. Der Hersteller hat bei meinem Gerät bereits die 25uF- Kathodenelkos der ersten Stufen weggelassen - offenbar um die Verstärkung etwas zu mindern. Daher gehe ich davon aus, dass dieses Problem wohl bekannt war.
Nun habe ich mir die Mühe gemacht, die Koppelkondensatoren zu den Potischleifern hin mit selbstklebender Kupferfolie und geschirmter Leitung nahezu komplett abzuschirmen, was aber auch noch nicht den gewünschten Effekt, wohl aber eine Linderung des Brummens gebracht hat.
Ich wollte einfach einmal an dieser Stelle wissen, wie sich die "Rossinis" der anderen Besitzer in diesem Punkte verhalten oder ob bei meinem Gerät möglicherweise doch ein Fehler vorliegt.
André Kleeberg, 17.Oct.15
Dear Collegues,
I am an owner of special type of Rossini Stereo 6002 model. Inside are 13 tubes instead of 10.

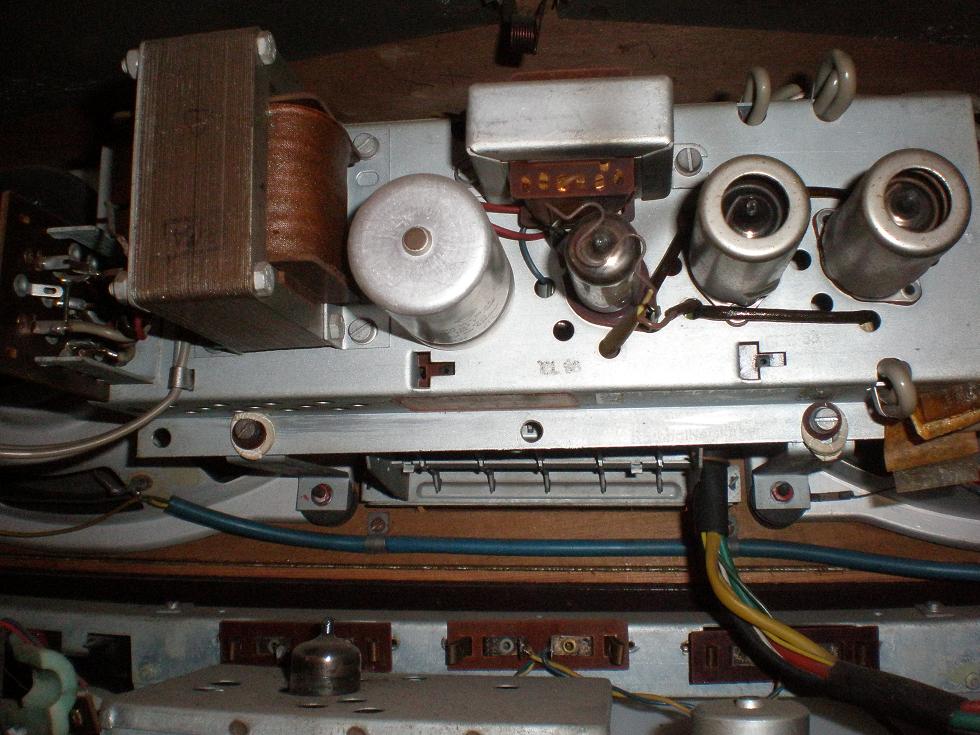

On the upper side is an additional 3 tube amplifier (EL95, 2xECC83), having own AC supply/transformer. Moreover between loudspeakers on the front is placed additional potentiometer. Could it be an additional preamplifier only or it might be stereo decoder? Has anybody ever seen like this?
Gabriel
Attachments

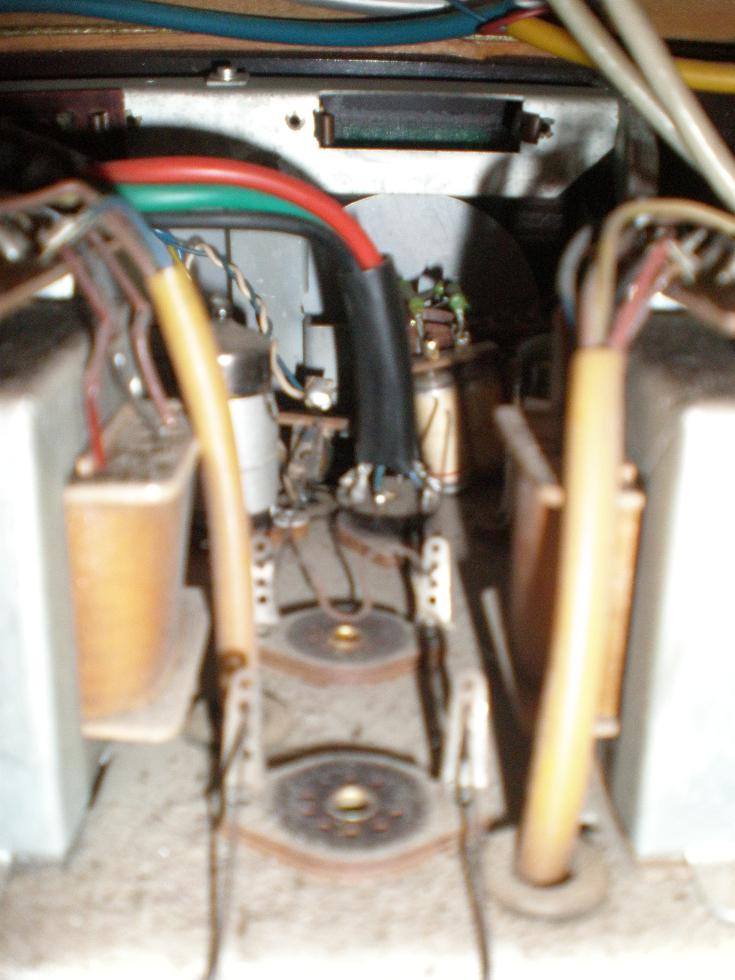

- inside_1 (123 KB)
- inside_2 (128 KB)

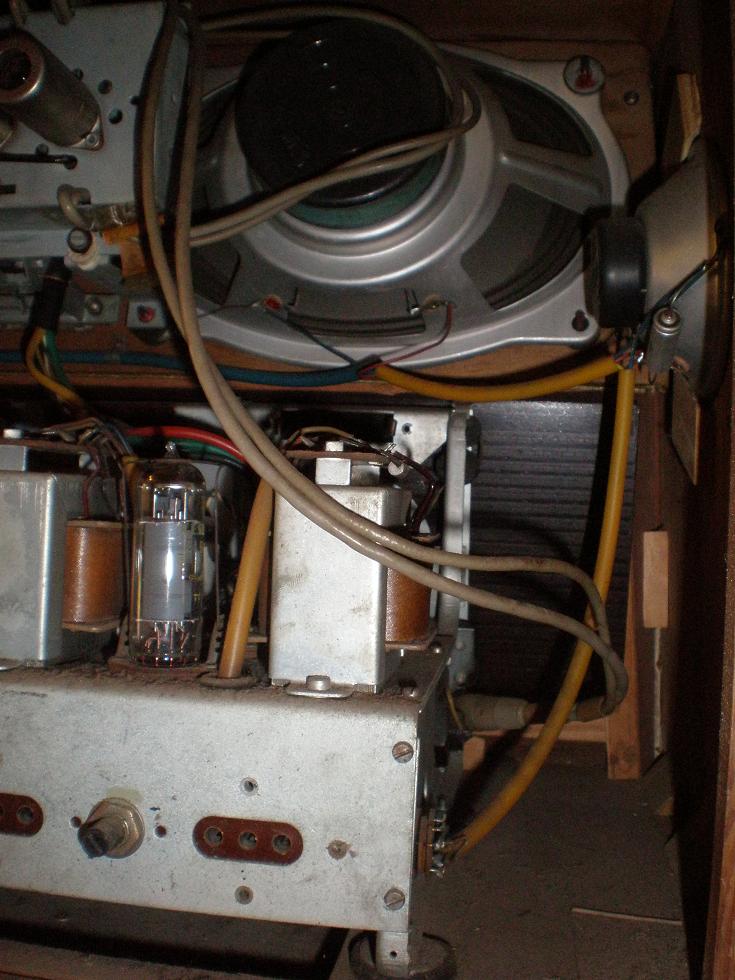

- connection_1 (93 KB)
- connection_2 (115 KB)
- front (129 KB)

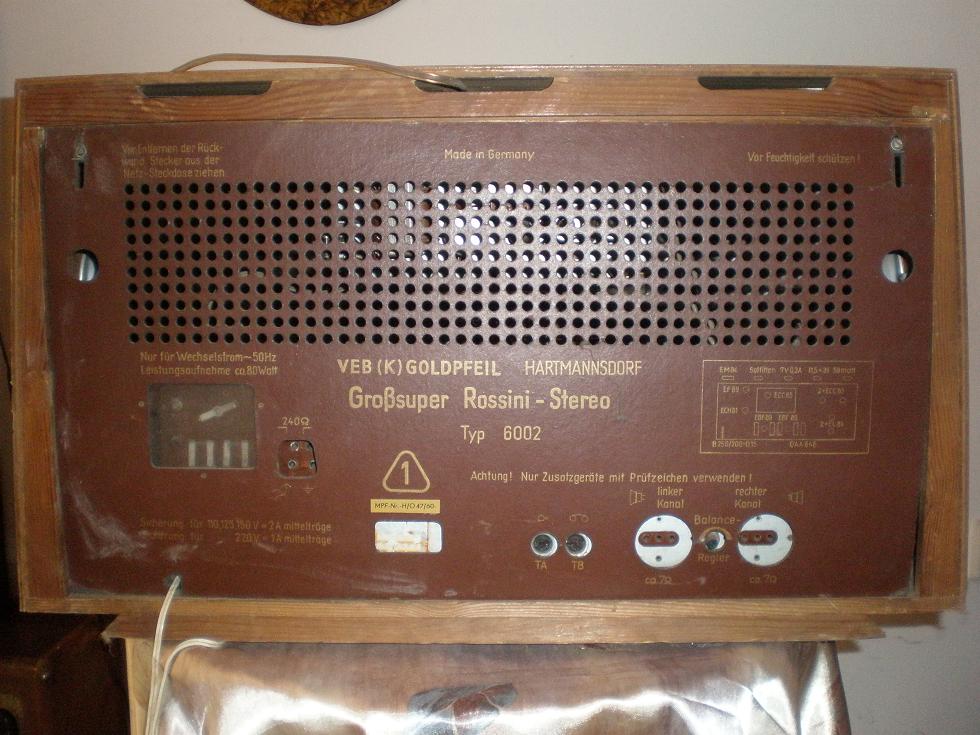

- back (126 KB)

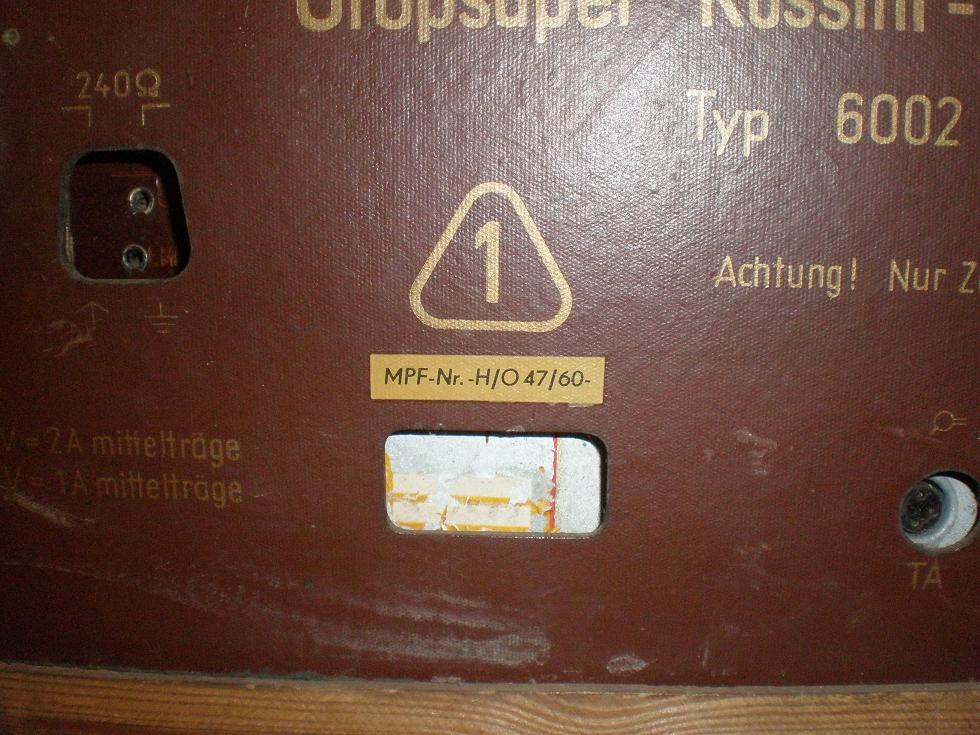

- label (140 KB)
Gabriel Toth, 31.Oct.09
