AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne

ID = 112894

AM/FM-Super Dominante W2a Wechselstrom; Funkwerk Dresden, (ID = 705545) Radio

{gbW: "932", gbH: "699", mW: "500", mH: "375", kb: "92 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Andreas Reuther (1)", ite: "1"} {gbW: "933", gbH: "600", mW: "500", mH: "321.0", kb: "91 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Andreas Reuther (1)", ite: "1"} {gbW: "932", gbH: "585", mW: "500", mH: "313.0", kb: "99 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Andreas Reuther (1)", ite: "1"} {gbW: "933", gbH: "599", mW: "500", mH: "321.0", kb: "122 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Frithjof Grassmann (1)", ite: "1"} {gbW: "560", gbH: "341", mW: "500", mH: "304.0", kb: "93 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Frithjof Grassmann (1)", ite: "1"} {gbW: "560", gbH: "372", mW: "500", mH: "332.0", kb: "85 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Frithjof Grassmann (1)", ite: "1"} {gbW: "933", gbH: "674", mW: "500", mH: "361.0", kb: "97 KB", notes: "For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)", title: "Funkwerk Dresden, AM/FM-Super Dominante W2a Wechselstrom from Karl-Heinz Entrich (1)", ite: "1"}

AM/FM-Super Dominante W2a Wechselstrom; Funkwerk Dresden, (ID = 299087) Radio

AM/FM-Super Dominante W2a Wechselstrom; Funkwerk Dresden, (ID = 725149) Radio

AM/FM-Super Dominante W2a Wechselstrom; Funkwerk Dresden, (ID = 1184402) Radio

Use red slider bar for more.

Funkwerk Dresden,: AM/FM-Super Dominante W2a Wechselstrom [Radio] ID = 299087 932x699

Select picture or schematic to display from thumbnails on the right and click for download.

For model AM/FM-Super Dominante W2a Wechselstrom ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Country:

Germany

Manufacturer / Brand:

Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Year: 1957

Category: Broadcast Receiver - or past WW2 Tuner

Valves / Tubes

8: ECC85 EF89 ECH81 EF89 EM80 EABC80 EL84 EZ80

Main principle	to an article Superheterodyne (common); ZF/IF 453/10700 kHz; 2 AF stage(s)
Tuned circuits	6 AM circuit(s) 11 FM circuit(s)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage	Alternating Current supply (AC) / 110-240 Volt
Loudspeaker	3 Loudspeakers / Ø 20 cm = 7.9 inch
Power out	4 W (unknown quality)
from Radiomuseum.org	Model: AM/FM-Super Dominante W2a Wechselstrom [ohne Ferritantenne] - Funkwerk Dresden, VEB, RFT
Material	Wooden case
Shape	Tablemodel with Push Buttons.
Dimensions (WHD)	630 x 415 x 315 mm / 24.8 x 16.3 x 12.4 inch
Notes	Das Modell "W2a" enthält einen Bass-Mitten-Lautsprecher und zwei Hochtonlautsprecher. Die Hochtonlautsprecher sind jeweils mittig in der linken und rechten Seitenwand, schräg nach vorn strahlend eingebaut. Als Hochtonweiche dient eine Kondensator-Transformator-Kombination.
Net weight (2.2 lb = 1 kg)	16 kg / 35 lb 3.9 oz (35.242 lb)
Literature/Schematics (1)	-- Original-techn. papers.

Model page created by Andreas Reuther. See "Data change" for further contributors.

All listed radios etc. from Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Here you find 103 models, 90 with images and 69 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Collection of Andreas Reuther (D)

Collection of Karl-Heinz Entrich (D)

Collection of Frithjof Grassmann (D)

Forum contributions about this model

Funkwerk Dresden,: AM/FM-Super Dominante W2a Wechselstrom

Threads: 1 | Posts: 1

Hits: 2697 Replies: 0

funkwe-dre: Dominante W2a (VEB Funkwerk Dresden)

Frithjof Grassmann
02.Jan.10

funkwe-dre: Dominante W2a (VEB Funkwerk Dresden)

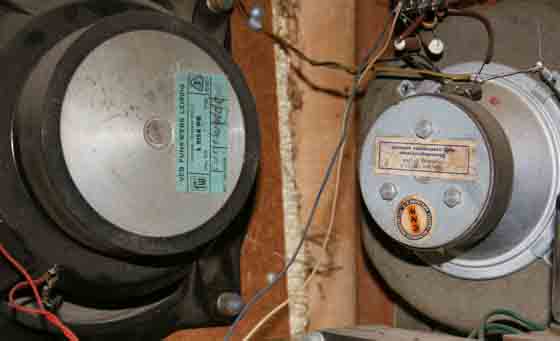

Im Modell mit der Serien-Nr. 49766 finden als Lautsprecher ein "L 2158 PB" (VEB Funkwerk Leipzig, 4 W, 6 Ohm) und zwei "MH 100/12/1,5" (Elekromechanische Werkstätten Antelmann K.-G., 10 Ohm) Verwendung,
im Modell mit der Serien-Nr. 50680 ein "L 2153 PBK" (VEB Funkwerk Leipzig, 4 W, 6 Ohm) und zwei "P 551" (VEB (K) Elektrogerätebau Leipzig), 1,5 W, 12 Ohm).
Im Netzteil ist ein Doppel-Elektrolytkondensator 50 + 50 µF, 350 V eingesetzt.
Der Vermerk im Schaltbild "o.F." bedeutet ohne Ferritantenne und anderenfalls "m.F" mit Ferritantenne.

Text editiert. Zum EInfügen von Texten bitte nicht mit "Strg+C" arbeiten.
Immer das Symbol "aus Textdatei einfügen" anklicken, sonst wird der vorgegebene Rahmen gesprengt.
Das Symbol finden Sie in der obersten Reihe, wenn Sie einen Beitrag schreiben.

Wolfgang Bauer

Attachments

dominateW2a_old (36 KB)
dominateW2a_newer (36 KB)
