3012; Grundig Radio- (ID = 66485) Radio
Grundig Radio-: 3012 [Radio] ID = 66485 933x699
Select picture or schematic to display from thumbnails on the right and click for download.

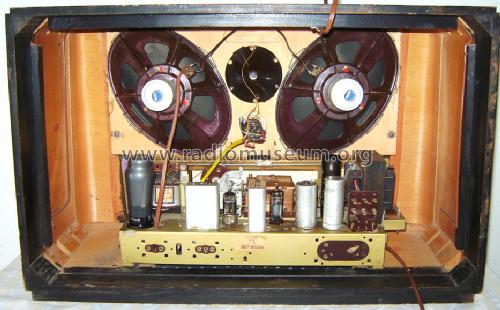

For model 3012, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Grundig 3012W nach aufwendiger Gehäuserestauration

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1952/1953 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EF85 EC92 ECH81 EAF42 EM34 or EM35 EABC80 EL12
Semiconductors (the count is only for transistors) B250C140
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: 3012 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 660 x 414 x 275 mm / 26 x 16.3 x 10.8 inch
Notes

Für die AM-Bereiche arbeitet die EF85 als erste ZF-Verstärkerstufe, bei UKW ist sie als HF-Vorstufe geschaltet. Variable AM-Bandbreite.

Fehlerhafte Beschreibung im Katalog des Rundfunk-Grosshandels, dort sind nur 2 Lautsprecher angegeben.

Net weight (2.2 lb = 1 kg) 13.5 kg / 29 lb 11.8 oz (29.736 lb)
Price in first year of sale 385.00 DM
Collectors' prices
Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: 3012
Threads: 2 | Posts: 2
Hits: 2836     Replies: 0
grundig: Grundig 3012 Skalenglas
Martin Renz
09.Jan.11
  1

Skalenglas

Ein Klick auf das Skalenglas führt zu einer Datei mit hochaufgelöstem Bild. Damit könnte ein Glas nachgedruckt werden. Ich habe dies als Test hier durchgeführt. Wer ähnliches durchführen will, darf mich gerne anschreiben um zu erfahren, wie das geht. Die hochaufgelöste Datei hat eine Größe von 5528 x 1276 Pixeln bei 98KB Dateigröße, das Vorschaubild hat nur 20 KB


Hits: 18373     Replies: 0
grundig: 3012 (W); Vorbereitung für eine Politur mit Sch
Martin Renz
23.Nov.06
  1

Vorbereitung für eine Politur mit Schellack.

Dieses Grundig 3012W aus dem Jahre 1952/53 fand ich bei einer Elektroschrott-Sammelstelle.

jammervoller Zustand

Auf den ersten Blick befand es sich in einem beklagenswerten Zustand, wie dieses Detail zeigt. Völlig zerstörter, zerrissener Lack, verdrecktes Skalenglas, der Zierrahmen fehlte.

Zustand Detail

Bei näherer Betrachtung war dann doch einiges erstaunlich gut erhalten. Der Stoff war ziemlich sauber und intakt, das Furnier unter dem zerrissenen Lack weitgehend unverletzt, die Rückwand war intakt und das Chassis schien weitgehend original und in gutem Zustand. Leider waren schon Röhrenfledderer am Werk und hatten sich der meisten Röhren bemächtigt.

Als Tischler hat mich der äußere Zustand eines Gerätes noch nie erschreckt, und so beschloss ich, das Gerät mitzunehmen.

Das Chassis wurde ausgebaut, die Front herausgenommen und die Lackreste auf ihre Entfernbarkeit untersucht. Dabei erwies sich der miserable Zustand des Lackes als Glücksfall. Er konnte ohne Mühe mit einem einfachen Spachtel vom Furnier herunter geschoben werden.

Lack abkratzen

So war der Lack innerhalb einer halben Stunde ohne Chemie vollständig herunter, bis auf eine Seite, an der einige Reste etwas hartnäckiger waren. Diese konnten mit Aceton oder „Nitro-Verdünnung“ leicht herunter gewaschen werden. Spiritus löste den Lack übrigens nicht an. Dies deutet darauf hin, das es sich um einen einfachen Nitrocelluloselack gehandelt hat, dessen Qualität nicht darauf ausgelegt war, 50 Jahre zu überdauern. Regengüsse auf dem Schrottplatz taten wohl ihr übriges.

Das Furnier war weitgehend unverletzt, nur auf einer Seite waren einige Kratzer zu sehen. Um diese besser herausschleifen zu können, wurde diese Seite mit dem Bügeleisen gedämpft.

Dämpfen mit dem Bügeleisen

Dazu wird ein nasses Tuch aus weißer Baumwolle oder Leinen aufgelegt und das Bügeleisen auf die höchste Stufe gestellt. Durch die Hitze verdampft das Wasser und der Dampf dringt in das Furnier ein. Dabei wird das Holz geschmeidig und die Zellen blähen sich durch den Dampf und die Hitze auf. So können Druckstellen fast vollständig wieder herausgedämpft werden. Zu beachten ist nur, dass das Tuch niemals ganz trocken wird und das Bügeleisen das Holz nicht direkt berührt. Sonst gibt es schnell Brandflecken!

Kratzer können herausgedämpft werden

Anschließend wurde mit feinem Schleifpapier (Körnung 240) die Oberfläche in Furnierrichtung angeschliffen.

Schleifen mit 240er Papier

Dabei wurde eine dünne Farbschicht mit entfernt. Dies kann Wasserbeize oder eher ein dünner Farbnebelauftrag gewesen sein (Patina), der das Gehäuse dunkler macht und vor allem die natürlichen Farbunterschiede des Furniers überdeckt. Leider wird dabei auch die helle Farbe der Adern zum Teil verdeckt und die Lebendigkeit des Holzes abgeschwächt. Ich habe mich daher entschlossen, diese dunkle Tönung nicht wieder herzustellen, sondern die Naturfarbe zu belassen.

Reste von Patina

Das Gehäuse ist mit 2 parallelen Furnieradern aus hellem Ahornholz verziert. Diese sind in Form einer Marketerie in das dunkle Nussbaumfurnier eingelegt. Dies wurde bei der Herstellung vor dem Biegen der Front gemacht, die zum Biegen auf der Rückseite mit etlichen Schlitzen versehen wurde und in einer Pressvorrichtung auf der Innenseite eine zusätzliche Furnierschicht zur Stabilisierung erhielt.

gebogene Tischlerplatte

Ein Bild einer sinngemäßen Spannvorrichtung. Die Zwingen können in der industriellen Produktion durch eine hydraulische Presse oder Druckluftspannvorrichtungen ersetzt werden. Beliebt und wirkungsvoll waren teilweise auch simple Feuerwehrschläuche, die entsprechend fixiert, mit Druckluft befüllt wurden.

Spannvorrichtung

Kleine Schäden im Furnier wurden nun mit schwarzem Hartwachs ausgebessert und die schwarzen Holzteile des Gehäuses mit dünner, schwarzer Lasur auf Lösemittelbasis (Patina) mit einem feinen Pinsel nachgestrichen

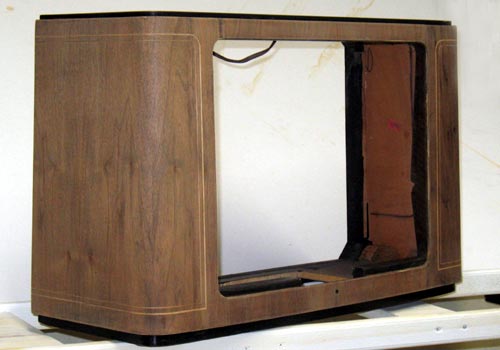

Gehäuse, fertig zum Polieren

Nun ist das Gehäuse bereit für eine neue Oberfläche. Die Vorgehensweise wird in einem eigenen Beitrag beschrieben:

„Technik der Politur mit Schellack“.


Grundig Radio-: 3012
End of forum contributions about this model
