4010F

4010F; Grundig Radio- (ID = 972183) Radio

4010F; Grundig Radio- (ID = 972187) Radio
4010F; Grundig Radio- (ID = 99875) Radio 4010F; Grundig Radio- (ID = 99876) Radio
4010F; Grundig Radio- (ID = 99877) Radio 4010F; Grundig Radio- (ID = 237259) Radio
4010F; Grundig Radio- (ID = 237269) Radio 4010F; Grundig Radio- (ID = 624719) Radio
4010F; Grundig Radio- (ID = 624723) Radio 4010F; Grundig Radio- (ID = 624724) Radio
4010F; Grundig Radio- (ID = 1856470) Radio 4010F; Grundig Radio- (ID = 1856471) Radio
Use red slider bar for more.
4010F; Grundig Radio- (ID = 99875) Radio
Grundig Radio-: 4010F [Radio] ID = 99875 933x617
Select picture or schematic to display from thumbnails on the right and click for download.
For model 4010F, Grundig (Radio-Vertrieb, RVF, Radiowerke):
4010F 1.jpg

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner

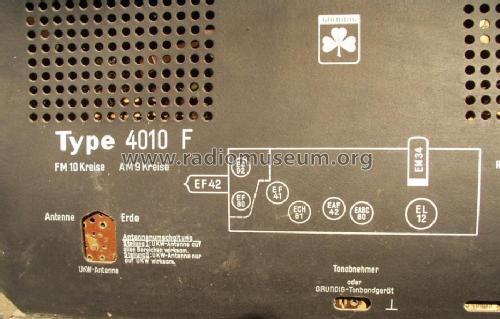

Valves / Tubes 9: EF42 EF80 EC92 EF41 EM34 ECH81 EAF42 EABC80 EL12
schematic requested
Main principle Superhet with RF-stage
Tuned circuits 9 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: 4010F - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 660 x 414 x 295 mm / 26 x 16.3 x 11.6 inch
Notes Wellenbereiche: LW, 2× MW, 3× KW, UKW; mit Ferritantenne.

Model page created by Peter Breu. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6057 models, 5282 with images and 4090 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: 4010F
Threads: 2 | Posts: 4
Hits: 2087     Replies: 0
grundig: 4010F (4010 F);
Peter Breu
09.Jul.07
  1

Bitte Schaltplan für 4010F hochladen. Der ist unterschiedlich zum 4010W!

MfG

Peter Breu


Hits: 2057     Replies: 2
grundig: 4010F (4010 F); Tastensatz_Kontaktprobleme
Achim Fechtner
20.Mar.07
  1

Liebe Forumsmitglieder,

das Gerät leidet offensichtlich unter  nicht vollstäng zurückschnappenden Kontakten, da die AM-Bereiche meist prasselnde Geräusche(keine Drekoschlüsse!) nach dem Umschalten von UKW(ohne Probleme) oder auch innerhalb AM produzieren, die erst nach unkalkulierbar vielen Versuchen an anderen Tasten verschwinden, das Gerät ist also in der Lage, einen sauberen Klang zu produzieren. Alle meine Reinigungsversuchge mit Kontakt 60 sind nur kurzzeitig erfolgreich. Die Kontakte sind auch kaum zugänglich; hat jemand da einen heißen Tipp für mich?

MfG

Achim Fechtner

Henning Oelkers
20.Mar.07
  2

Hallo, Herr Fechtner,

das reinigen von Kontakten mit Kontakt 60 ist relativ problembehaftet, wenn man sich nicht peinlich genau an die Vorgaben des Herstellers hält. Außerdem hat Kontakt 60 einige unschöne Nebenwirkungen.

Sie sollten einmal hier per Suchfunktion versuchen, näheres zu finden, es gab schon längere Diskussionen darüber.

Bleibt zu hoffen, das keine Pertinaxteile geschädigt sind.

Wenn Sie weitere Fragen haben, helfe ich gerne.

Mit freundlichen Grüßen aus Berlin,

Henning Oelkers

Achim Fechtner
21.Mar.07
  3

Hallo Herr Oelkers,

nach weiteren Reinigungsversuchen habe ich bei einer Klopfprobe an den Bauteilen den Übeltäter erwischen können, es war ein 5K-Ohm-5W-Widerstand oberhalb des Tastensatzes mit einer kalten Lötstelle. Nach dem Nachlöten war auf AM alles sauber ohne Krachen. Kleine Ursache, große Wirkung.

MfG aus Nordhorn

Achim Fechtner


Grundig Radio-: 4010F
End of forum contributions about this model
