Fernseh-Standgerät 710 (FS 710)

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 257816) Television

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 257818) Television

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 658355) Television

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 658357) Television

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 658360) Television

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 2640402) Television

Fernseh-Standgerät 710 ; Grundig Radio- (ID = 2640403) Television
Fernseh-Standgerät 710 ; Grundig Radio- (ID = 374289) Television Fernseh-Standgerät 710 ; Grundig Radio- (ID = 1999521) Television
Fernseh-Standgerät 710 ; Grundig Radio- (ID = 1999516) Television Fernseh-Standgerät 710 ; Grundig Radio- (ID = 1999523) Television
Fernseh-Standgerät 710 ; Grundig Radio- (ID = 2640149) Television
Use red slider bar for more.
Fernseh-Standgerät 710 ; Grundig Radio- (ID = 374289) Television

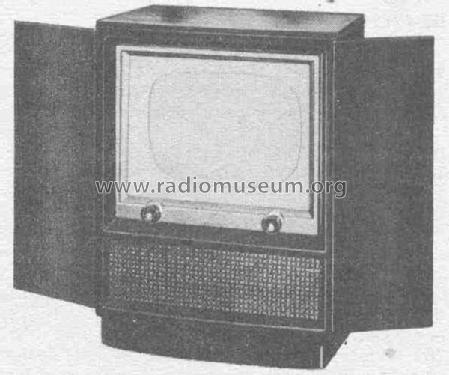

Grundig Radio-: Fernseh-Standgerät 710 [Television] ID = 374289 600x501

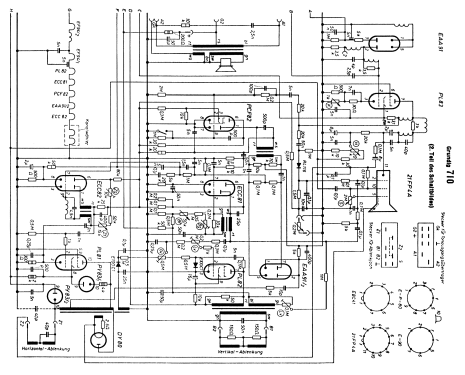

Select picture or schematic to display from thumbnails on the right and click for download.
For model Fernseh-Standgerät 710 (FS 710), Grundig (Radio-Vertrieb, RVF, Radiowerke):
Funkschau 19/1953

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1953 Category: Television Receiver (TV) or Monitor
Valves / Tubes 24: PCC84 ECC81 EF94 EF94 EF94 EF80 EAA91 PL83 EF94 EF94 EABC80 EBC41 EL84 EL84 PCF82 ECC81 PL82 EAA91 ECC82 PL81 PY83 PY83 DY80 21FP4A
Semiconductors (the count is only for transistors) E100C1 RL116 E220C200 E220C200
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Fernseh-Standgerät 710 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Console with any shape - in general
Dimensions (WHD) 720 x 1000 x 560 mm / 28.3 x 39.4 x 22 inch
Notes

Wellenbereiche Band I & III. Mag. Rahmen.

Price in first year of sale 1'995.00 DM
Mentioned in Rundfunk- und Fernseh-Katalog 1953/54
Literature/Schematics (1) Lange, Schaltungen der Funkindustrie
Literature/Schematics (2) -- Original-techn. papers. (Funktechnik 23/1953, S732 - Fs-Geräte 1953/54)

Model page created by Walter Wiesmüller † May 2012. See "Data change" for further contributors.
