Fernsehtischempfänger 210/II ; Grundig Radio- (ID = 203743) Television
Grundig Radio-: Fernsehtischempfänger 210/II [Television] ID = 203743 732x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fernsehtischempfänger 210/II (2), Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1953/1954 Category: Television Receiver (TV) or Monitor
Valves / Tubes 19: PCC84 ECC81 EF94 EF94 EF94 EF94 EAA91 PL83 EF94 PABC80 PL82 ECL80 PCL81 EC92 PL81 PY81 PY83 EY51 or DY80 MW36-44 or Bm35R-2
Main principle Superhet with RF-stage; ZF/IF 27000/21500/5500 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Fernsehtischempfänger 210/II - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 520 x 475 x 425 mm / 20.5 x 18.7 x 16.7 inch
Notes

Empfangsbereich: 10 Kanäle im VHF-Band I und III.

Die zweite Ausgabe des Fernsehtischempfängers 210 (210/II) wurde im August im Handbuch des Rundfunk- und Fernseh-Grosshandels 1953/54 vorgestellt.

Der Kanalschalter Sach-Nr. 269-001 Ausf. II war nun mit den Röhren PCC84 und ECC81 bestückt, der separate Heiztrafo konnte entfallen.

Im Bild- und Ton-ZF-Verstärker wurde die Röhre EF94 verwendet.

Die Endstufe der Horizontalablenkung war mit den Schalterdioden PY83 und PY81 bestückt, der Hochspannungsgleichrichter EY51 war mit dem Zeilentrafo zusammengebaut vergossen. Der Zeilenkäfig war schwarz lackiert.

Ein überarbeiteter Zeilentrafo wurde mit der auswechelbaren Röhre DY80 verwendet. Optisch ist die Änderung an einem grösseren Zeilenkäfig (Metall nicht lackiert) erkennbar.

Siehe auch erste Ausgabe des Grundig 210 mit u.a. amerikanischen Röhren im Kanalschalter und EF80 in den ZF-Verstärkern.

Net weight (2.2 lb = 1 kg) 28.5 kg / 62 lb 12.4 oz (62.775 lb)
Price in first year of sale 998.00 DM

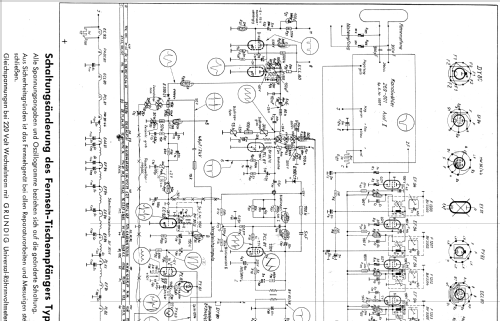

Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 5
Mentioned in HdB d.Rdf-& Ferns-GrH 1953/54
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Bernhard Nagel. See "Data change" for further contributors.
