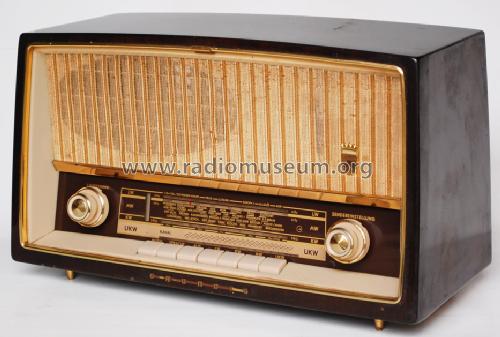

For model Musikgerät 2140 dunkel, poliert, Grundig (Radio-Vertrieb, RVF, Radiowerke):
D_GRUNDIG_Musikgerät 2140 dunkel, poliert

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1960–1962 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL84
Semiconductors (the count is only for transistors) B250C75
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 117; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Musikgerät 2140 [dunkel, poliert] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 390 x 235 x 175 mm / 15.4 x 9.3 x 6.9 inch
Notes

UKW 87 - 100MHz.
Auf der Rückwand steht 7 AM-Kreise. Trotzdem sind es nur 6 Kreise, die zur Selektion dienen. Der 7.Kreis ist eine ZF-Sperre am Antenneneingang. Im einen Katalog nennt man 6+1 Kreise, im anderen nur 6.
Technische Daten wie Musikgerät 97a, jedoch Holzgehäuse.

Net weight (2.2 lb = 1 kg) 5.9 kg / 12 lb 15.9 oz (12.996 lb)
Price in first year of sale 229.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61
Mentioned in HdB d.Rdf-& Ferns-GrH 1961/62
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6064 models, 5290 with images and 4093 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: Musikgerät 2140
Threads: 1 | Posts: 4
Hits: 2612     Replies: 3
grundig: 2140; Musikgerät
Wolfgang Romeyke
28.Dec.09
  1

Grüß Gott,

ich habe mir aus dem berühmten Auktionshaus dieses Radio geholt. Neben den üblichen aufgequollenen Kondensatoren und einer durchgebrannten EM 84 hat das Gerät noch einen gravierenden Fehler: der UKW Drehko sitzt fest. Im Prinzip funktioniert der UKW und AM Empfang aber. Gibt es hierfür einen speziellen Reparaturhinweis oder wie üblich viel Öl und viel Geduld? Bevor ich mich an die Reinigung des Gerätes und die Kondensatoren mache, möchte ich den Antrieb herrichten.

Nachweihnachtliche Grüße aus dem sonnigen Pfaffenwinkel  W.R.

Peter von Bechen † 15.7.19
28.Dec.09
  2

Hallo Herr Romeyke,

bei mir hat sich das gezielte Einsprühen der Drehko-Lager mit Ballistol (Waffenöl) bewährt. Man muss dem Zeug Zeit lassen, dass löst sich jede verharzte Schmierung.

Löst auch angerostete Schrauben z. B. Madenschrauben in Drehknöpfen. Man muss allerdings ein wenig Geduld haben!

Viel Glück und Gruß

Peter von Bechen

Hans-Dieter Haase † 5.2.18
29.Dec.09
  3

Wichtig ist zunächst, dass das alte verharzte Schmiermittel gelöst und auch entfernt wird. Wird es nicht entfernt, verharzt es wieder. Hierzu ist ein Rostlöser wie z.B. Nigrin oder WD-40 geeignet. Gezieltes Aufbringen mit einer Einwegspritze und feiner Nadel verhindert ein Verschmieren der gesamten Umgebung.

Geduld ist angesagt. Später wird mit Kontakt WL oder Isopropylalkohol bestmöglich nachgespült. Zum Schluss kann sparsam mit einem Multifunktionsöl geschmiert werden. Auch hier ist wieder der Einsatz der Einwegspritze mit Nadel angesagt.

Isopropylalkohol eignet sich übrigens auch gut zum Reinigen von kratzenden Potentiometern. Meistens muss noch nicht einmal ein kleines Loch gebohrt werden, sondern es reicht, wenn man es durch einen Spalt in das Potentiometer spritzt.

Bei dem Gebrauch von Ballistol ist Vorsicht geboten.  Ich zitiere hier aus der Restaurieranleitung zum Torn.E.b. von Wolfgang Schröer:

 ....auf keinen Fall das allenthalben für diesen Zweck hochgelobte und empfohlene Ballistol verwenden, sofern kupferhaltige Bauteile, also auch Bronze und Messing, in der Nähe sind. Der auf Leinöl basierende Oberflächenschutz greift solche Metalle oberflächlich an und führt nach einiger Zeit zu häßlichen grünblauen ‚Patina’-Überzügen....

MfG HDH



Wolfgang Romeyke
03.Jan.10
  4

Vielen Dank für die Antworten. Dann werde ich mich an die Reinigung machen. Es hätte ja sein können, daß bei diesen preiswerten Geräten Teile verbaut wurden, bei denen nach einigen Jahrzehnten Betrieb andere, mechaniche Fehler zu Tage treten.

Viele Neujahrsgrüße aus dem winterlich - sonnigen Pfaffenwinkel!  W.R.
