• Year
  • 1957–1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21126
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

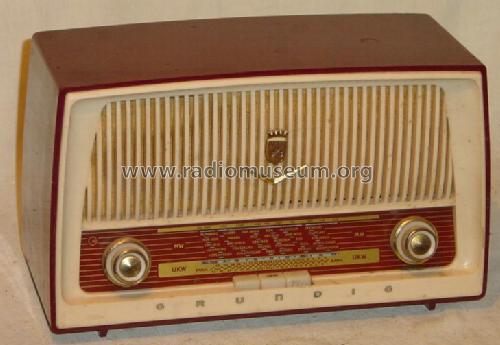

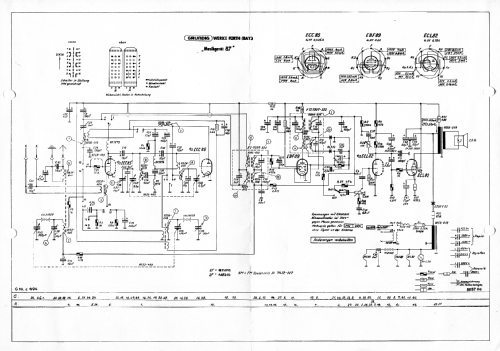

Click on the schematic thumbnail to request the schematic as a free document.

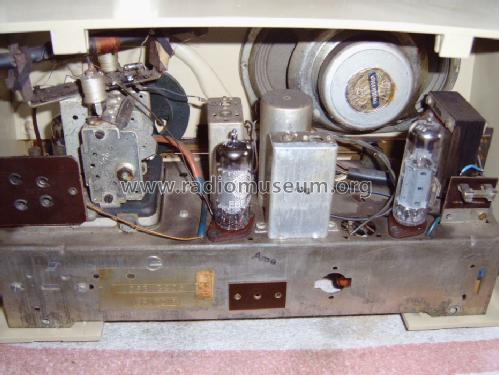

 Technical Specifications

  • Number of Tubes
  • 3
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s); Reflex
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 (später 110-220) Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 2 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Musikgerät 87 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 330 x 200 x 150 mm / 13 x 7.9 x 5.9 inch
  • Notes
  • Chassis hat keine Netztrennung!

  • Net weight (2.2 lb = 1 kg)
  • 3.5 kg / 7 lb 11.3 oz (7.709 lb)
  • Price in first year of sale
  • 149.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Grundig Radio-: Musikgerät 87

Threads: 2 | Posts: 7

Mir ist nicht klar, wie die "Abgleichanleitung mit dem Oszilloskop" anzuwenden ist.
Wo  genau wird das ZF-Signal eingespeist ? Was meint der Verfasser mit Verstärker, NF.- oder Breitbandverstärker ? Wo muß der Oszilloskop Tastkopf bzw. der Trigger angeklemmt werden ?

Bestimmt wissen die "alten" Hasen hier die Lösung.

Hans Kamann, 14.Mar.05

Weitere Posts (3) zu diesem Thema.

Habe Probleme beim Abgleich des Gerätes. Aber zunächst zwei grundsätzliche Fragen: Der Originalschaltplan mit Abgleichanleitung liegt mir vor. Im Schaltplan wird die AM-ZF mit 468 kHz angegeben; laut Abgleichanweisung beträgt sie aber 460 kHz??!!

Laut Abgleichanweisung soll beim FM-Abgleich am Widerstand R5 die Spannung gemessen werden. Dies kann nicht sein, da R5 bei UKW-Betrieb kurzgeschlossen wird. Gemeint ist doch wohl R3, oder?

Kennt jemand weitere Fehler bzw. Unstimmigkeiten bzgl. des Abgleichs bzw. der Werksangaben dazu?

Gruß

Werner Kassenbrock





Werner Kassenbrock, 22.Jun.04

Weitere Posts (4) zu diesem Thema.
