Musikgerät 970
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Pays
- Allemagne
- Fabricant / Marque
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Année
- 1957/1958
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 21569
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- No. de transistors
- Semi-conducteurs
- E250C50
- Principe général
- Super hétérodyne (en général); FI/IF 460/10700 kHz
- Circuits accordés
- 6 Circuits MA (AM) 10 Circuits MF (FM)
- Gammes d'ondes
- PO, GO et FM
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110/220 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 2.5 W (qualité inconnue)
- Matière
- Boitier en bakélite
- De Radiomuseum.org
- Modèle: Musikgerät 970 - Grundig Radio-Vertrieb, RVF,
- Forme
- Modèle de table avec boutons poussoirs.
- Dimensions (LHP)
- 520 x 330 x 210 mm / 20.5 x 13 x 8.3 inch
- Remarques
-
Achtung, keine galvanische Netztrennung! Chassis kann Netzspannung führen!

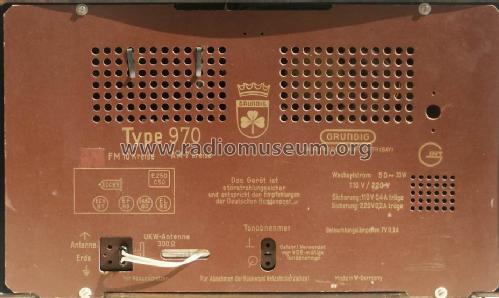

Rückwand nennt unter Einbeziehung des ZF-Sperrkreises 7 AM-Kreise, nach offizieller Zählweise und empfangsbestimmend sind dagegen 6 Kreise.
- Poids net
- 7.6 kg / 16 lb 11.8 oz (16.74 lb)
- Prix de mise sur le marché
- 218.00 DM
- Source extérieure
- Erb
- Littérature

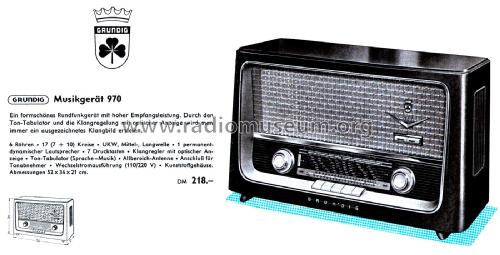

- - - Manufacturers Literature (Grundig Revue '57)
- Schémathèque (1)
- -- Original-techn. papers.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6269 modèles d'appareils, 5520 avec des images et 4272 avec des schémas.
Tous les appareils de Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
Le modèle Musikgerät fait partie des collections des membres suivants.
Musées
Le modèle Musikgerät peut être vu dans les musées suivants.
Contributions du forum pour ce modèle: Grundig Radio-: Musikgerät 970
Discussions: 3 | Publications: 7
Hallo zusammen,
ich habe ein Grundig-Radio Typ 970 zur Reparatur und Wiederinbetriebnahme bekommen. In den Posts dieses Geräts wird auf die umfangreiche Besprechung zum Vorgehen auf den Typ 960 verwiesen. Darum schreibe ich meine Rückfragen hier hinein – ich hoffe, das ist ok. Die Stromlaufpläne scheinen wohl identisch zu sein, zumindest was die Stromversorgung betrifft, sind sie es, ich hab’s überprüft.
Noch einige Bemerkung vorweg:
• Das Gerät wird während der Instandsetzungsphase NUR am Stell-Trenntrafo bearbeitet (das Thema Sicherheit wurde ja bereits ausführlich besprochen) und als Messgerät fungieren zwei digitale Messgeräte von Voltcraft und Fluke.
• Das Radio wurde entstaubt und gereinigt, das Tastenaggregat und die Drehpotis für Lautstärke und Klang wieder leichtgängig gemacht.
• Die Röhren wurden alle auf Funke W19 geprüft und bedarfsweise ersetzt.
• Das Glühlämpchen wurde erneuert.
• Die Papierkondensatoren wurden unter Berücksichtigung der jeweiligen Spannungsfestigkeit getauscht. Bei den Elkos bin ich mir noch nicht sicher, ob ich die auch austauschen soll. Was meint die Communitiy dazu?
• Die Netzanschlussleitung wird noch erneuert.
Nun zu meinen (Rück)Fragen:
- Ich zitiere verkürzt den 2. Post von Herrn Kamann vom 04.02.2004: „Ich empfehle, die Kathode des Gleichrichters … abzulöten. … Der Kondensator wird ebenfalls einseitig abgelötet. Bei abgelöteter Dioden-Kathode ( und Kondensator) nun den Netzstecker einstecken und einschalten. Zwischen Kathode und Gehäusemasse sollten nun ca. 240V Gleichspannung zu messen sein. …“ Frage: Wie sollen hier 240 Volt entstehen? Das verstehe ich mit meinem elektrotechnischen Wissen nicht. Messtechnisch ergab sich bei meinem Gerät mit der Selendiode eine Spannung von 191 V. „…Anstelle des Gleichrichters kann Du auch eine 1N4007 Diode verwenden. …“ Hier ergab sich bei mir messtechnisch bei mehreren fabrikneuen Dioden 1N4007 eine Spannung von 141 V, also noch weniger, als mit der Selendiode. Herr Kaman schrieb, dass hier jedoch eine Gleichspannung von 240 V zu erwarten seien. Wir sind weit davon entfernt. Könnte mir und ggf. uns allen das bitte jemand erklären? Wenn ich 230 Volt durch Wurzel aus 2 rechne, komme ich auf einen Wert von etwa 163 Volt. Mysteriös…
- Das Gerät hat einen Erdungsanschluss – siehe Auszug aus Stromlauf. Auch dieser Kondensator wurde unter Berücksichtigung der hohen Wechselspannung erneuert. Wäre es ein Vorteil für das Gerät, würde hier der Schutzleiter von einer dreiadrigen Netzanschlussleitung aufgelegt? Standardmäßig ist das ja nicht so. Oder fängt man sich damit erst recht neue Probleme ein?
- Nun doch noch eine Anmerkung zur Sicherheit und / oder Originalität von unseren Sammlerstücken. Ich habe das Radio bekommen mit dem klaren Auftrag der Instandsetzung und Wieder-Inbetriebnahme zur sicheren Benutzung im Alltag – soweit das mit diesen Kisten überhaupt nach heutiger Lesart möglich ist. Hier gilt für mich jedoch: Safty first vor Originalerhaltung. Mit der Reparatur habe ich eine gewisse Verantwortung übernommen, auch für zukünftige Zeiten. Darum habe ich für mich beschlossen, die Antenneneingänge mit Ausnahme der im Gerät verbauten Antenne (weil zwingen notwendig) und den Phono-Eingang von den Buchsen abzuklemmen. Des Weiteren werde ich das Chassis im Bereich der Rückwand zusätzlich mit Isolierband gegen „versehentliches“ Berühren sichern. Man bedenke, es könnte ein kleines Kind – vielleicht erst in 20 Jahren – das Radio in die Finger bekommen und aus Neugier einen Nagel in die Eingangsbuchsen stecken. Wenn jetzt zufällig der Netzstecker „richtig herum“ in der Steckdose steckt … Das ist jetzt meine bewusste Entscheidung in diesem Fall, ich bitte um Verständnis. Das mag und sollte jedoch jeder nach reiflicher Abwägung der Risiken für sich selbst entscheiden.
Vielen Dank für die Mühe an alle, die bei der Aufklärung behilflich sind und weiterhin viel Freude mit unserem wunderschönen und lehrreichen Hobby!
Beste Sammlergrüße
Klaus Pahr
Edit BN: Post zum Modell 970 verschoben, Link zum Grundig 960 ergänzt
Pièces jointes
- Screenshot 2026-11-14 102837 (67 KB)
- Screenshot 2026-11-14 103444 (32 KB)
Klaus Pahr, 14.Nov.26
Was war ursprünglich hier angelötet ? Es sieht für mich so aus als sei da ursprünglich etwas befetigt gewesen, leider ist das Gerät nicht im Ursprungszustand.
Pièces jointes
- Loetpunkte (40 KB)
Hans Kamann, 29.Nov.06
Für dieses Gerät gelten die gleichen Einschränkungen bzw. Warnhinweise wie hier: http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=20872
Hans Kamann, 19.Feb.04
