Satellit 3400 Professional

Satellit 3400 Professional; Grundig Radio- (ID = 69062) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69063) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69064) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69065) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69066) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69067) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69415) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69416) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69417) Radio

Satellit 3400 Professional; Grundig Radio- (ID = 69418) Radio

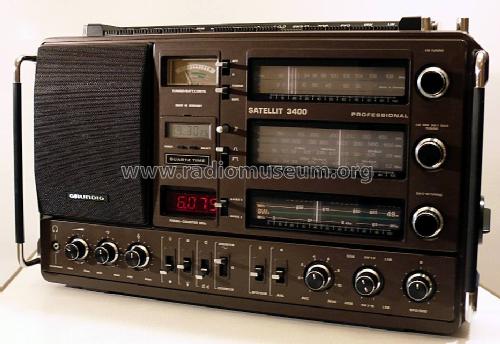

Satellit 3400 Professional; Grundig Radio- (ID = 2158321) Radio Satellit 3400 Professional; Grundig Radio- (ID = 296779) Radio
Satellit 3400 Professional; Grundig Radio- (ID = 200128) Radio Satellit 3400 Professional; Grundig Radio- (ID = 680845) Radio
Satellit 3400 Professional; Grundig Radio- (ID = 1743236) Radio Satellit 3400 Professional; Grundig Radio- (ID = 2060594) Radio
Satellit 3400 Professional; Grundig Radio- (ID = 64339) Radio Satellit 3400 Professional; Grundig Radio- (ID = 65810) Radio
Satellit 3400 Professional; Grundig Radio- (ID = 380360) Radio Satellit 3400 Professional; Grundig Radio- (ID = 67746) Radio
Use red slider bar for more.
Satellit 3400 Professional; Grundig Radio- (ID = 2158321) Radio
Grundig Radio-: Satellit 3400 Professional [Radio] ID = 2158321 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Satellit 3400 Professional, Grundig (Radio-Vertrieb, RVF, Radiowerke):
GRUNDIG Satellit 3400. Only ANL switch is damaged.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1978–1983 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 51:
Main principle Superhet, double/triple conversion; ZF/IF 2000/460//10700 kHz
Tuned circuits 13 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 110-127/220-240; (6 × 1,5) Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Satellit 3400 Professional - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 520 x 320 x 140 mm / 20.5 x 12.6 x 5.5 inch
Notes 9 ICs, 24 Dioden, 12 Stabilisatoren, 5 Thyristoren. Integrierter Hochtöner zuschaltbar. SSB zuschaltbar.
Net weight (2.2 lb = 1 kg) 8.9 kg / 19 lb 9.7 oz (19.604 lb)
Price in first year of sale 1'398.00 DM
Collectors' prices
Source of data -- Original-techn. papers.

Model page created by Herbert Odermatt † 26.Nov.05. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5983 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: Satellit 3400 Professional
Threads: 5 | Posts: 14
Hits: 874     Replies: 4
grundig: Satellit 3400 professional Uhren-Frage
Stefan Hammermayer
31.Dec.18
  1

Kürzlich bekam ich einen Grundig Satellit 3400 professional.

Der hat eine abnehmbare Quartzuhr. Mit frischen Batterien geht sie auch. Doch seltsam: Die Stunden zählen rückwärts, Minuten und Sekunden aber vorwärts. Hatte sie um 08:15 früh gestellt, zwei Stunden später war es 06:15 Uhr.

Also habe ich mir eine Bedienungsanleitung dieses Radios gekauft, um dieser Sache näher zu kommen, aber leider beschränkt sich die Bedienungsanleitung bezüglich Uhr auf den Hinweis, dass es dafür eine gesonderte Anleitung gibt, die ich natürlich nicht habe.

Daher die Frage, ob mir jemand weiterhelfen kann, wie diese Uhr zu bedienen ist und ob das normal ist, dass sie Minuten/Sekunden vorwärts zählt und die Stunden rückwärts.

Danke und Gruss und Frohes neues Jahr!



Stefan Hammermayer

Giovanni Cucuzzella
31.Dec.18
  2

Hallo Herr Hammermayer,

Ihre Fragen zur Uhr kann ich nicht beantworten.

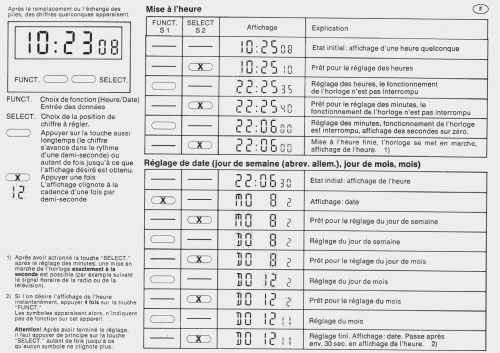

Im Anhang die Bedienungsanleitung der Uhr. Vielleicht hilft es Ihnen weiter.

Freundliche Grüße

Giovanni Cucuzzella

Attachments

Stefan Hammermayer
31.Dec.18
  3

Herzlichen Dank,

das hilft mir sicherlich weiter!

Bin nach einem *normalen* 14-Stunden-Arbeitstag nur jetzt zu k.o. um es sofort zu studieren. Aber in den nächsten Tagen werde ich Zeit dafür finden.

Frohes neues Jahr!

Stefan Hammermayer





Martin Bösch
07.Jan.19
  4

An meinem Sat 3400 hat die Uhr immer ganz normal vorwärts gezählt, ist nach meiner Meinung eine Fehlfunktion.

ps.: Die Uhr hat keinerlei elektrische Verbindung mit dem Empfänger und kann deshalb auch keine Timerfunktion / Aufnahmesteuerung übernehmen, diese Funktion hatte ich damals vermutet, als ich den Sat. erhalten habe...

Stefan Hammermayer
08.Jan.19
  5

Guten Morgen,

verstanden habe ich das Ganze noch nicht. Jetzt habe ich die Uhr aber genau nach der Grundig-Anleitung programmiert, die Giovanni Cucuzzella netterweise hier hinterlegt hatte, und siehe da, auf einmal geht die Uhr vorwärts, wie sie soll und funktioniert richtig.

Warum die Stunden vorher rückwärts gezählt hatten, ich weiss es nicht. Jedenfalls geht jetzt alles, wie es soll.

Dass die Uhr keinerlei funktionstechnische Verbindung zum Radio hat, ist auch seltsam und irgendwie von der Konstruktionsidee her am Ziel vorbeigeschossen. Vielleicht erklärt das, warum es zur Uhr eine Extra-Bedienungsanleitung gibt und in der Radio-Bedienungsanleitung zur Uhr nichts weiter steht als der Hinweis, dass es dafür eine Extra-Bedienungsanleitung gibt. Dass man die Uhr so konsequent vom Radio getrennt hat, was haben die bei Grundig sich nur dabei gedacht? Völlig skurril und seltsam.

Aber egal. Radio geht, Uhr geht, alles gut. Dass Beides getrennte Geräte sind nichts miteinander zu tun haben, muss man halt akzeptieren, so wie es ist.

Viele Grüsse

Stefan


Hits: 2434     Replies: 1
grundig: 3400 Professional; Satellit Quartzuhr defekt
Harald Wittlich
05.Dec.12
  1

Hallo! Vor kurzem bekam ich einen gut funktionierenden Grundig Satellit 3400 geschenkt, bei dem jedoch die herausnehmbare Quartzuhr nicht mehr funktionierte. Ich wechselte dann die leeren Batterien aus und stellte fest, dass sich nichts tat. Auch eine Reinigung der Kontakte brachte leider nichts. Ich konnte auch sonst keinen Schaden durch Batteriesäure oder der gleichen feststellen. Jetzt zur Frage:

Kann man diese Quartzuhren überhaupt reparieren oder brauche ich Ersatz?

MfG. H. Wittlich

Robert Latzel
06.Dec.12
  2

Hallo,

ja, es ist mitunter möglich, solche Quarzuhren zu reparieren / reparieren zu lassen.
Möglichst natürlich von einem dafür spezialisierten Uhrmacher.

Man kann sich, so sich da niemand in der jeweiligen Umgebung finden lässt, auch im Uhrenforum der Deutschen Gesellschaft für Chronometrie (DGC) registrieren lassen und dort eine entsprechende Anfrage starten, oder im Fachkreis für elektrische Uhren der DGC um Hilfe bitten.

Viel Erfolg!

R. Latzel


Hits: 3657     Replies: 1

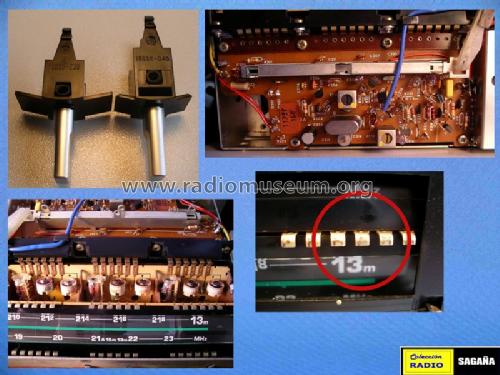

grundig: Satellit 3400: Ersatz der Skalenlämpchen
Martin Bösch
13.Jun.11
  1

Hallo, ich habe eine Anfrage aus Übersee erhalten bzgl. Ersatz von defekten Skalenlämpchen beim Sat. 3400, weiss jemand, ob diese oder Ersatztypen noch erhältlich sind, oder hat jemand einen Ersatz mittels LEDs versucht?

Ich würde die Antwort gern weiterleiten, das Original - Servicemanual liegt mir leider nicht vor.
Liebe Grüsse Martin Bösch



Wolfgang Bauer
14.Jun.11
  2

Sg. Herr Bösch,

es sind 2 verschiedene Typen verbaut:
Osram 2307, 7V / 80mA
Osram 2306, 7V / 30mA

Das Lämpchen 2306 gibt es z.B. bei Reichelt ==> L2306

MfG. WB.


Hits: 3876     Replies: 1
Einbau eines Stereo - Decoders in Grundig Satellit 3400
Martin Bösch
24.Feb.07
  1 Liebe Radiofreunde
ich bekam eine Anfrage, ob der Einbau eines UKW-Stereodecoders in einen Weltempfänger Grundig Satellit 3400 möglich ist und wer (im Raume BeNeLux) einem befreundeten Kurzwellenhörer da zur Hand gehen könnte.
Hat jemand damit Erfahrungen oder einen (für einen Laien möglichen) Bauvorschlag, dem OM ist offenbar nicht so viel dran gelegen, dass die Originalität des Geräts erhalten bleibt.
Es habe vor Jahren in einer Kurzwellenhörerzeitschrift einen Vorschlag dazu gegeben, kann sich jemand erinnern?

Besten Dank
Martin Bösch

edit: ganz herzlichen Dank für den realisierbaren Vorschlag, ich habe ihn gerne weitergeleitet! mb
Dieter Barkawitz
25.Feb.07
  2

Hallo Herr Bösch,



eventuell ist der nachfolgend beschriebene Stereodecoder für Ihre Anwendung geeignet. Auf jeden Fall ist die Nachbausicherheit gegeben weil ich seinerzeit für diese kleine Zusatzschaltung ein fertiges Platinenlayout mit den Maßen 72 x 53mm erstellt habe und die erforderlichen Abgleicharbeiten sehr einfach durchzuführen sind. Die Platine ist so bemessen, dass sie in eine kleine Standart-Weißblechdose eingelötet werden kann. Die Anschlussleitungen werden über eine 15-poolige Sub-D Buchse in das Gehäuse geführt.



Die Schaltung stammt aus den Schaltbeispielen der Fa. Siemens, Ausgabe 1980/81.










  Gruß  Dieter

Attachments


Hits: 5547     Replies: 2
grundig: 3400 Professional; Satellit
Mike Izycky
07.Jun.06
  1 Dear Collector Friends,

A friend has just asked me a question I cannot answer: what was the original selling price of this radio?

With best regards,

Mike.
Thorsten Brandenburg
08.Jun.06
  2 Original selling price in 1980 was 1398.- DM (appr. 715.- €) . Source : Grundig Revue 1980/81
Mike Izycky
08.Jun.06
  3 Thank you, Thorsten. It is greatly appreciated!
