- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1958–1961
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 22478
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
aus Grundig-Katalog 1980
Gerät steht im "Das Rundfunkmuseum" in Cham
Q: Grundig, Technische Infos 4/59
Verkaufsbild ,,www.antik-technik.de,,
Verkaufsbild ,,www.antik-technik.de,,
Verkaufsbild ,,www.antik-technik.de,,
Endstufe TK 60
Endstufe TK 60 ( EL 84 und ECC 83 )

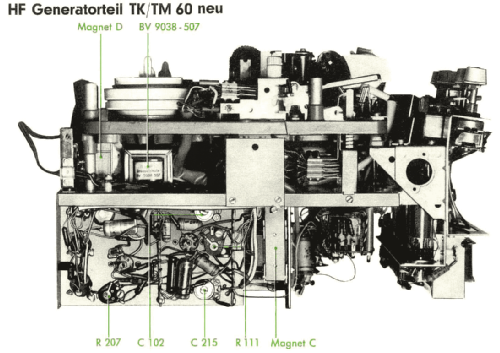

HF Generatorteil TK 60
Unteransicht vom Aufbau des TK 60
Unteransicht vom Aufbau des TK 60
Ensstufe an chassis
Chassisansicht von oben
Original prospekt.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 10
- Number of Transistors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Tape Recorder
- Power type and voltage
- Alternating Current supply (AC) / 117; 150; 200; 220; 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Material
- Various materials
- from Radiomuseum.org
- Model: TK60 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 620 x 260 x 445 mm / 24.4 x 10.2 x 17.5 inch
- Notes
- Zweispur Stereo; 9,5/19 cm/s. Spulen-Ø 18 cm. LS sind in abnehmbaren Seitenteilen untergebracht und können bis zu 1,5 m vom Koffer-Stammteil in Stereo-Anordnung aufgestellt werden.
- Net weight (2.2 lb = 1 kg)
- 25 kg / 55 lb 1.1 oz (55.066 lb)
- Price in first year of sale
- 945.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1960/61
- Mentioned in
- Radio-Mentor (9/1958, S.570, Neuheiten-Vorstellung)
