Konzertmeister WH361A

Konzertmeister WH361A; Horny Hornyphon; (ID = 73725) Radio

Konzertmeister WH361A; Horny Hornyphon; (ID = 73726) Radio

Konzertmeister WH361A; Horny Hornyphon; (ID = 73727) Radio

Konzertmeister WH361A; Horny Hornyphon; (ID = 71466) Radio

Konzertmeister WH361A; Horny Hornyphon; (ID = 71465) Radio
Konzertmeister WH361A; Horny Hornyphon; (ID = 292013) Radio Konzertmeister WH361A; Horny Hornyphon; (ID = 73302) Radio
Konzertmeister WH361A; Horny Hornyphon; (ID = 571496) Radio Konzertmeister WH361A; Horny Hornyphon; (ID = 71595) Radio
Konzertmeister WH361A; Horny Hornyphon; (ID = 73301) Radio Konzertmeister WH361A; Horny Hornyphon; (ID = 73304) Radio
Konzertmeister WH361A; Horny Hornyphon; (ID = 292014) Radio Konzertmeister WH361A; Horny Hornyphon; (ID = 292016) Radio
Konzertmeister WH361A; Horny Hornyphon; (ID = 571495) Radio Konzertmeister WH361A; Horny Hornyphon; (ID = 571498) Radio
Use red slider bar for more.
Konzertmeister WH361A; Horny Hornyphon; (ID = 292013) Radio

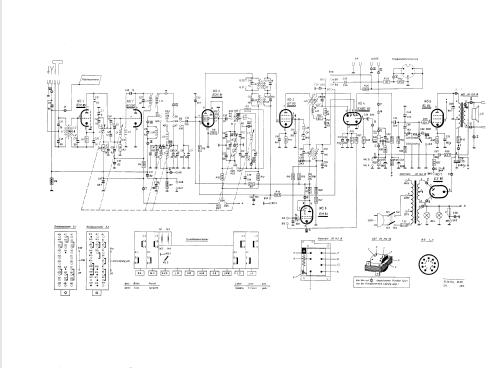

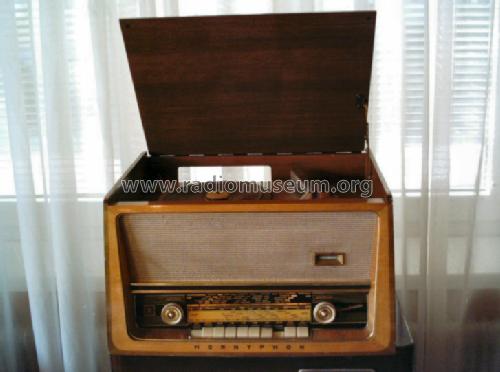

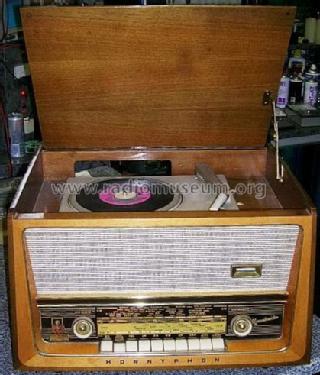

Horny Hornyphon;: Konzertmeister WH361A [Radio] ID = 292013 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzertmeister WH361A, Horny (Hornyphon); Wien

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1960/1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF80 EABC80 EM84 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (perh.Changer)
Power type and voltage Alternating Current supply (AC) / 127-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Konzertmeister WH361A - Horny Hornyphon; Wien
Material Wooden case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 460 x 270 x 340 mm / 18.1 x 10.6 x 13.4 inch
Notes

Mit Philips Plattenspieler AG 2056.

Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Rui Sequeira-Seidl. See "Data change" for further contributors.



All listed radios etc. from Horny (Hornyphon); Wien
Here you find 867 models, 774 with images and 584 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Horny Hornyphon;: Konzertmeister WH361A
Threads: 1 | Posts: 5
Hits: 2138     Replies: 4
hornyphon: WH361A (WH 361 A); Konzertmeister
Helmut Kirnbauer
12.Dec.05
  1

Hallo!
Ich bin seit kurzem auch Mitglied beim "Radiomuseum" und restauriere dzt. einen Hornyphon WH 361 A.
Das Radio funktioniert inzwischen einwandfrei, jedoch der Plattenspieler macht Probleme (keine Tonübertragung!).
Eingebaut ist ein Philips AG 2056, der verwendete Tonabnehmer (besitze 2 Stk davon, einer war noch original verpackt, mit keinem hats geklappt) trägt die Bezeichnung AG 3306 (Aufschrift auf der Unterseite).
Habe dann versuchsweise den Plattenspieler (Dual 300) meines Eumig 3D 386W angeschlossen und dieser funktioniert bestens.
Liegt das Problem eventuell beim Tonabnehmer AG 3306 der für den Phonoeingang meines "Horny" nicht geeignet ist?

Wolfgang Bauer
12.Dec.05
  2 Sg. Herr Kirnbauer,

Sie brauchen ja nur den Tonkopf vom Tonarm abziehen. Dann haben Sie 3 freiliegende Kontakte am Tonarm.
Bei eingeschaltenem Plattenspieler und Gerät auf Plattenspieler geschalten, müssen Sie bei aufgedrehter Lautstärke beim Berühren mit dem Finger bei 2 Kontakten ein Brummen im Lautsprecher hören. Der dritte Kontakt ist die Masse, da hören Sie natürlich nichts.

Der AG3306 ist ein ganz normales Keramik-System und passt natürlich für Ihr Gerät.

Wenn Sie ein Brummen gehört haben, sind leider beide Tonköpfe defekt.

MfG. WB

Helmut Kirnbauer
14.Dec.05
  3 Sg. Herr Bauer,

Brummen am Lautsprecher hörbar!
Werde versuchen einen neuen Tonkopf zu bekommen.
Vielen Dank!

MfG HK
Wolfgang Bauer
14.Dec.05
  4 Sg. Herr Kirnbauer,

sehen Sie sicherheitshalber noch nach, ob nicht ein Kurzschlussbügel im Tonkopf die Anschlüsse verbindet. Lässt sich leicht aus den Kontakten herausziehen.

MfG. WB
Helmut Kirnbauer
23.Dec.05
  5 Sg. Herr Bauer,

Habe einen neuen Tonkopf besorgt - Plattenspieler funktioniert bestens.
Tatsächlich waren beide Tonköpfe (auch der original verpackte) defekt!
Vielen Dank!

MfG HK


Horny Hornyphon;: Konzertmeister WH361A
End of forum contributions about this model
