Komet Plastik 782W

Komet Plastik 782W; Loewe-Opta; (ID = 16966) Radio

Komet Plastik 782W; Loewe-Opta; (ID = 16967) Radio

Komet Plastik 782W; Loewe-Opta; (ID = 16969) Radio

Komet Plastik 782W; Loewe-Opta; (ID = 2036995) Radio

Komet Plastik 782W; Loewe-Opta; (ID = 2036996) Radio
Komet Plastik 782W; Loewe-Opta; (ID = 89738) Radio Komet Plastik 782W; Loewe-Opta; (ID = 836182) Radio
Komet Plastik 782W; Loewe-Opta; (ID = 89739) Radio Komet Plastik 782W; Loewe-Opta; (ID = 89740) Radio
Komet Plastik 782W; Loewe-Opta; (ID = 1315930) Radio Komet Plastik 782W; Loewe-Opta; (ID = 249880) Radio
Komet Plastik 782W; Loewe-Opta; (ID = 836185) Radio Komet Plastik 782W; Loewe-Opta; (ID = 836183) Radio
Komet Plastik 782W; Loewe-Opta; (ID = 836186) Radio Komet Plastik 782W; Loewe-Opta; (ID = 138537) Radio
Use red slider bar for more.
Komet Plastik 782W; Loewe-Opta; (ID = 89738) Radio
Loewe-Opta;: Komet Plastik 782W [Radio] ID = 89738 933x639
Select picture or schematic to display from thumbnails on the right and click for download.
For model Komet Plastik 782W, Loewe-(Opta); Deutschland:

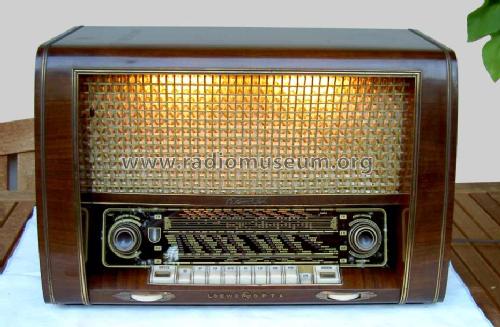

Komet 782W beleuchtet

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF85 EABC80 EM80 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 464/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 127, 150, 220 Volt
Loudspeaker 3 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Komet Plastik 782W - Loewe-Opta; Deutschland
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 600 x 395 x 285 mm / 23.6 x 15.6 x 11.2 inch
Notes Fortschalttaste für Normal-/3D-Tonwiedergabe; separat schaltbare Schallwandbeleuchtung.
Im VDRG-Handbuch 1955/56 ohne den Zusatz "Plastik" geführt. Ferritantenne dreh - und Schaltbar. Bandbreite schaltbar.
Net weight (2.2 lb = 1 kg) 12.8 kg / 28 lb 3.1 oz (28.194 lb)
Price in first year of sale 369.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56


All listed radios etc. from Loewe-(Opta); Deutschland
Here you find 1566 models, 1294 with images and 1146 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Loewe-Opta;: Komet Plastik 782W
Threads: 2 | Posts: 2
Hits: 1098     Replies: 0
loewe-opta: 782W; Komet Plastik, Reparatur
Martin Steyer
20.Aug.15
  1

Heute hatte ich einen Loewe-Opta-Komet auf dem Werktisch, der einige sehr unangenehme, typische Eigenschaften der Loewe-Geräte von 1954-1956 aufweist.

Wie bei den Parallelmodellen Luna, Meteor, Globus und Hellas, befinden sich auf der Oberseite der Drucktastenplatte Bauelemente, vor allem auch der Klangregel-Netzwerke. An diese ist nur mit viel Mühe heranzukommen. Hier handelt es sich um den kritischen Koppelkondensator 10 nF zwischen der Anode der NF-Vorstufe und dem G1 der EL84.

Hier lagen +2 V am G1 an, was auf einen schlechten Isolationswiderstand des Koppelkondensators schließen lies. Es handelt sich um einen von unten nicht sichtbaren Styroflex-Kondensator. Normalerweise sind diese Styroflex-Typen wesentlich unkritischer als die Papier-Rollkondensatoren, aber der hier mußte ausgetauscht werden. Der Kondensator ist erst zu sehen und auch dann nur bedingt zugänglich, wenn man die Skala abbaut und das dahinter liegende Blech. Dieses ist nun schlauerweise unten mit zwei Schrauben befestigt, die unten liegen und leicht zu lösen sind. Wesentlich unangenehmer sind oben zwei verschränkte Blechstücke, die nur mit einer 90°-Zange und viel Mühe so gebogen werden können, daß das Blech entfernt werden kann.

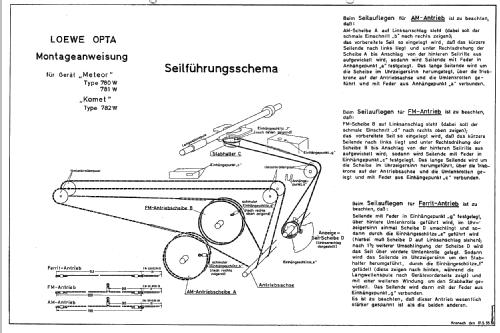

Übrigens muß das Blech auch ausgebaut werden, wenn man die AM-Skalenschnüre dieser Modell-Baureihen ersetzen muß. Dies ist ebenfalls eine äußerst schwierige Arbeit, die ich mir beim Schwestermodell Luna gern erspart hätte!

Der besagte Kondensator liegt oberhalb der Platte zwischen den mit Pfeilen markierten Lötstützpunkten. Seine Anschlüsse sind durch die Löcher der Nieten geführt. Von Links kann man auf der  Seite des demontierten Bleches mit einem Schraubenzieher den einen Anschlußdraht heraushebeln, wenn man mit dem Lötkolben von unten erwärmt, der andere kann verbleiben. Dann wird jetzt auf der Unterseite der Ersatzkondensator eingelötet. Warum der nicht gleich gut zugänglich dort eingebaut wurde, läßt auf eine ziemliche Ignoranz der Konstrukteure schließen!

Übrigens war das neben einem braunen, geplatzten 0,3uF-WIMA-Bonbon der einzige Defekt. Lediglich das Ratiofilter mußte noch abgeglichen werden. Die Röhren (wahrscheinlich noch Originalbestückung von VALVO) sind alle top, selbst die EM80 hat noch 80% Leuchtkraft. Empfangsergebnisse und Klang des Komet sind nun herausragend!








Hits: 3028     Replies: 0
loewe-opta: (Suche)782W (782 W); Komet Plastik NetztrafoNr.1
Stefan Heptner
24.Feb.07
  1

Hallo und guten Tag,

ich suche einen Loewe Opta Komet 782W einen Netztrafo Nr.11.

Vielleicht hat jemand noch einen übrig.

Vielen Dank im vorraus fürs nachsehen!

MfG Stefan Heptner
