Rheingraf 55 2255W Phono

Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468887) Radio Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468888) Radio
Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468892) Radio Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468889) Radio
Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468891) Radio Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468890) Radio
Rheingraf 55 2255W; Opta-Spezial siehe (ID = 225443) Radio Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468893) Radio
Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468894) Radio Rheingraf 55 2255W; Opta-Spezial siehe (ID = 225440) Radio
Use red slider bar for more.
Rheingraf 55 2255W; Opta-Spezial siehe (ID = 1468887) Radio
Opta-Spezial siehe: Rheingraf 55 2255W [Radio] ID = 1468887 920x689
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rheingraf 55 2255W Phono, Opta-(Spezial) (siehe auch Loewe-Opta)

Country:  Germany
Manufacturer / Brand:  Opta-(Spezial) (siehe auch Loewe-Opta)
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF85 EABC80 EM34 EL84
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Rheingraf 55 2255W [Phono] - Opta-Spezial siehe auch Loewe-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 603 x 460 x 438 mm / 23.7 x 18.1 x 17.2 inch
Notes

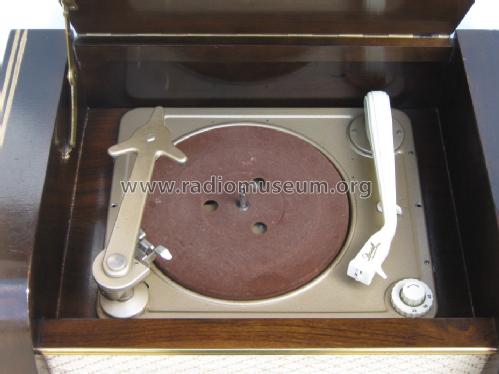

Phono-Chassis = Dual 1002F.

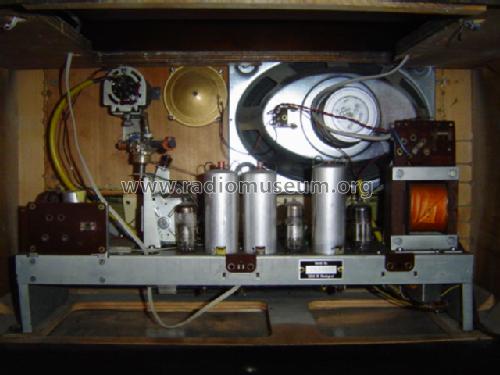

Radiochassis wie Rheingraf 55 2255W.

Net weight (2.2 lb = 1 kg) 23.5 kg / 51 lb 12.2 oz (51.762 lb)
Price in first year of sale 549.00 DM
Source of data Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.
