198GW 1936

Mende - Radio H. Mende & Co. GmbH, Dresden

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1936/1937
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 3589
    • Marke: System Günther

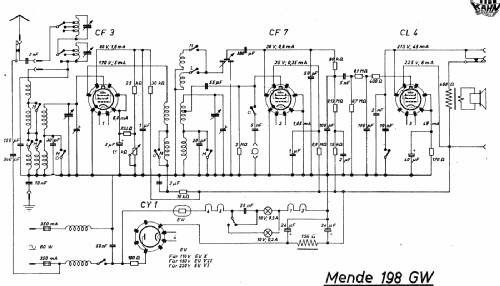

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 4
  • Hauptprinzip
  • Geradeaus oder Audion mit Rückkopplung; 1 Zusatz; 1 NF-Stufe(n)
  • Anzahl Kreise
  • 2 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle (LW+MW).
  • Betriebsart / Volt
  • Allstromgerät / 110-240 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch)
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: 198GW [1936] - Mende - Radio H. Mende & Co.
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 550 x 304 x 295 mm / 21.7 x 12 x 11.6 inch
  • Bemerkung

  • In einigen Schaltplänen ist fälschlich die Gleichrichterröhre CY2 (Doppelweg-Gleichrichter) angegeben. Korrekt ist die CY1.

  • Nettogewicht
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • Originalpreis
  • 245.00 RM
  • Schaltungsnachweis
  • Lange+Schenk+FS-Röhrenbestückung
  • Bildnachweis
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Mende - Radio H.: 198GW

Threads: 3 | Posts: 15

Ich gestehe meine Unwissenheit in diesem Punkt. Daherja die Frage.

Dieses Gerät verfügt über zwei Skalenlampen die durch den Wellenschalter umgeschaltet werden. Das ergibt einen "netten" Lichteffekt auf der Skale. (die Skala steht soweit mir beigebracht wurde in Mailand).

  Aber wozu wird im LW Bereich ein 5nF Kondensator in den ansonsten gleich aufgebauten Heizkreis gegenüber MW/ TA vor die Skalenlampe geschaltet? Beide Lampen liegen im Röhrenheizkreis je nach Schalterstellung. Aber wozu die 5nF bei LW-Betrieb?

Eine Art " Start/ Vorwärmstellung" ?

Die 5nF lassen jedenfalls die Heizfunktion ohne weiteres zu.

M.f.G.

S. Schubert

Siegfried Schubert, 15.Aug.13

Weitere Posts (5) zu diesem Thema.

Nach erfolgter Überarbeitung funktionierte das Gerät ohne Beanstandung.

Während einer längeren Betriebszeit, ca. 1,5 Stunden "detonierte" der Eisen Urdox.

 Es handelte sich um einen offenbar länger in Betrieb gewesenen EU .

Meine Frage ist, habe ich im Rahmen der Unerfahrenheit liegende Fehler begangen oder

" stirbt" ein Eu durchaus auch auf diese weise an " Altersschwäche"?

Ich habe die fehlende Metallisolation aus einer alten stählernen Feuerzeuggas- Kartusche nachgebaut.

Sie ist Gesickt, also nur parziell am Glaskolben anliegend.

Für denkbar halte ich einen Fehler in meinem Eigenbau, der bisher den Röhrensockel beinah Luftdicht

umschloss. (Mangelnde Luftzirkulation) - ist inzwischen geändert.

EU`s alt aber interressant.

Hat jemand einen Tip? Ein "neuer" ist nun drin, aber ich möchte ihm solch ein Schicksal gern ersparen

so es machbar wäre...

 Schöne Woche uns allen

         S. Schubert

Siegfried Schubert, 04.Feb.13

Weitere Posts (8) zu diesem Thema.

Hallo allseitig

Habe ein Gerät dieses Typ`s. Bei meinem Exemplar fehlt einiges. Das eine oder anders ist

nachvollziehbar.

  Unklar ist mir was in dem " kleinen Blachkasten" aus dessen Dach die Zuleitung

zur CL4 Gitterkappe führt eingebaut war. ( Stark verbastelt, Blechkasten nicht mehr vorhanden)

Dank für jeden Hinweis

 S. Schubert

Siegfried Schubert, 05.Sep.12

Weitere Posts (2) zu diesem Thema.
