• Country
• Germany

• Manufacturer / Brand
• Mende - Radio H. Mende & Co. GmbH, Dresden

• Year
• 1931 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 323728

• • Brand: System Günther

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• RENS1214 RENS1204 RENS1204 RE304 RGN1054

• Main principle
• TRF with regeneration; 2 AF stage(s); Anode bend detection

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Wooden case

• from Radiomuseum.org

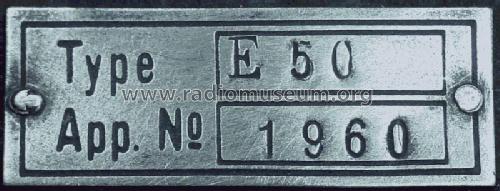

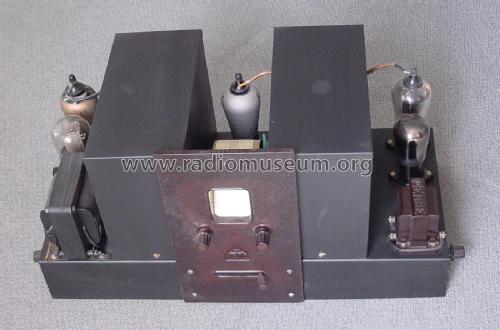

• Model: E50 - Mende - Radio H. Mende & Co.

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 530 x 300 x 240 mm / 20.9 x 11.8 x 9.4 inch

• Notes

• Das Mende-Modell E50 besitzt eine aperiodische Vorstufe mit der Regelröhre RENS1214. Es wird ein Potentiometer zur Regelung der Verstärkung eingesetzt, im Gegensatz zur Schaltung der Vorgänger, die z.B. eine RENS1204 mit Differentialdrehko im Antenneneingang besitzen.

  Mende E50 ist offensichtlich der Nachfolger dieser Modelle

  • 50N
  • 50G
  • 50W

• Author
• Model page created by Peter-Michael Merbach. See "Data change" for further contributors.
