386 1938 Lautsprecher mit Erregerspule

386; Minerva-Radio (ID = 396840) Radio
386; Minerva-Radio (ID = 443484) Radio 386; Minerva-Radio (ID = 443485) Radio
386; Minerva-Radio (ID = 183081) Radio 386; Minerva-Radio (ID = 2010) Radio
386; Minerva-Radio (ID = 183047) Radio 386; Minerva-Radio (ID = 183065) Radio
386; Minerva-Radio (ID = 183048) Radio 386; Minerva-Radio (ID = 183056) Radio
386; Minerva-Radio (ID = 183069) Radio 386; Minerva-Radio (ID = 431934) Radio
Für mehr: roten Scrollbalken bedienen.
386; Minerva-Radio (ID = 443484) Radio

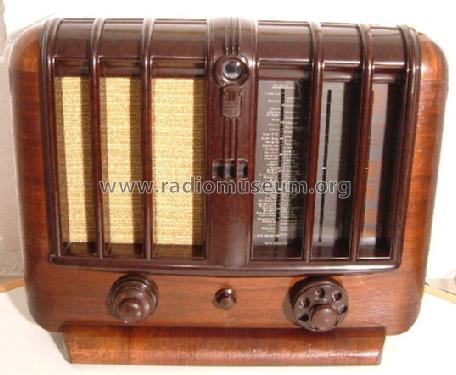

Minerva-Radio: 386 [Radio] ID = 443484 701x574
Wählen Sie rechts durch klick. Mitglieder klicken für Download in gross.
Für Modell 386 1938 Lautsprecher mit Erregerspule, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Kaunas Lithuania

Land:  Österreich / Austria
Hersteller / Marke:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Jahr: 1937/1938 Kategorie: Rundfunkempfänger (Radio - oder Tuner nach WW2)
Röhren 6: EK2 EF5 EBC3 EL3 EM1 AZ1
Hauptprinzip Superhet allgemein; ZF/IF 483 kHz
Anzahl Kreise 7 Kreis(e) AM
Wellenbereiche Langwelle, Mittelwelle und Kurzwelle.
Spezialitäten
Betriebsart / Volt Wechselstromspeisung / 100-240 Volt
Lautsprecher Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 21 cm = 8.3 inch
Belastbarkeit/Leistung
von Radiomuseum.org Modell: 386 [1938 Lautsprecher mit Erregerspule] - Minerva-Radio Radiola-
Material Gerät mit Holzgehäuse
Form Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
Abmessungen (BHT) 530 x 420 x 300 mm / 20.9 x 16.5 x 11.8 inch
Bemerkung Geräte CH mit anderen Formen
Nettogewicht 13 kg / 28 lb 10.1 oz (28.634 lb)
Datenherkunft extern E. Erb 3-907007-36-0
Datenherkunft Radiokatalog Band 2, Ernst Erb
Schaltungsnachweis Schenk-Regelien
Literatur/Schema (1) -- Schematic
Bildnachweis Das Modell ist im «Radiokatalog» (Erb) abgebildet.


Alle gelisteten Radios usw. von Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Hier finden Sie 627 Modelle, davon 557 mit Bildern und 446 mit Schaltbildern.






Forumsbeiträge zum Modell
Minerva-Radio: 386
Threads: 1 | Posts: 5
Klicks: 3732     Antworten: 4
minerva: 386;
Reinhard Hanschke
20.Jan.06
  1 Hallo,
habe einen Minerva 386. Auf der Rückwand steht noch 1938 und an der rechten Seitenwand ist noch ein Metallschild BROWN BOVERI angebracht. Das Gerät ist restaurierungswürdig. Techn. auch o.k. bis auf den festsitzenden Drehko. Müsste dazu das Chassis ausbauen, bekomme aber den linken Knopf nicht ab. Wer kann mir helfen ?
Hanschke Reinhard
Gerhard Heigl
23.Jan.06
  2 Festsitzende Knöpfe sind ein heikles Problem. Verschiedene Ursachen sind dafür verantwortlich:
   1. Gewinde der Maden- oder Wurmschraube angerostet.
   2. Schrauben-Schlitz ausgeleiert oder ausgebrochen.
   3. Achse auf der der Drehknopf sitzt, angerostet.
Voraussetzung für den Erfolg ist ein gut sitzender Schraubenzieher, damit Punkt 2 nicht passiert. Als erstes würde ich die Schraube mit reichlich Rostlöser (Caramba o. ä.) einsprühen und tagelang wirken lassen. Sollte dies nichts nützen kann man mit einem passenden Lötkolben die Schraube erhitzen, eventuell Vorgang einige Male wiederholen. Ist der Schraubenschlitz ausgeleiert oder ausgebrochen, bleibt nur mehr der Weg des Ausbohren, beginnend mit einem 1 bis 2mm Bohrer, zuletzt der Nenndurchmesser der Schraube, meist M3, M3,5 oder M4.
Ich wünsche viel Geduld und Glück!
Gerhard Heigl
28.Jan.06
  3 Hallo Herr Hanschke,
ich besitze keinen Minerva 386 aber einen 385, der ähnlich aufgebaut ist. Wir reden von den linken Drehknöpfen. An deren Umfang sind keine Madenschrauben erkennbar. Diese beiden Drehknöpfe, ein kleiner und ein grosser, haben dünnere Hälse und dort sitzen die Madenschrauben. Diese Schrauben sind schwer auszunehmen, weil sie teilweise vom inneren Drehknopf bzw. von der runden Abdeckung am Gehäuse verdeckt werden.

Leider hat die Camera nicht auf die Schrauben scharf gestellt, ich denke man kann sie erkennen und hoffe, dass diese Befestigung auch für den 386 gilt.
Wolfgang Bauer
28.Jan.06
  4 Sg. Herr Hanschke,

wenn Sie ein Bild Ihres Gerätes zum Modell laden, hätten wir es leichter, Ihnen zu helfen.
Ich nehme aber an, dass Ihre Knöpfe so aussehen.

MfG. WB

Reinhard Hanschke
30.Jan.06
  5 Dank an die Radiofreunde Heigl u. Bauer ! Auf Anregung von Herrn Heigl folgender Beitrag:
Im Gegensatz zu den tausenden von mir geöffneten Radios, hier der Gegensatz zum Ausbau vom Chassis: Zuerst die Bodenschrauben ganz herausschrauben mit den Holzleisten. Dann das Chassis nach  v o r n e  schieben und die Madenschraube am linken Knopf wird sichtbar und kann gelöst werden. Ganz einfach - nur gewusst wie !

Hanschke Reinhard

Minerva-Radio: 386
Ende Forumsbeiträge zum Modell
