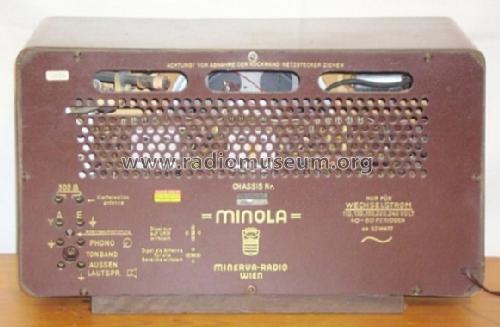

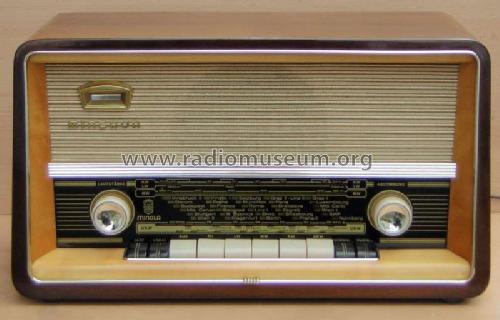

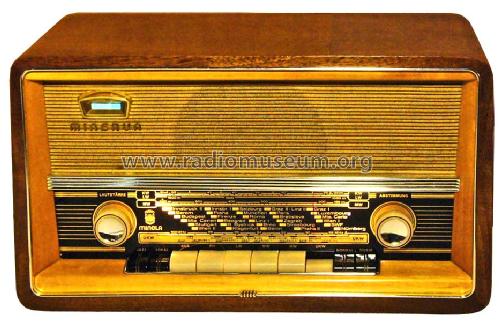

Minola 593W

Minola 593W; Minerva-Radio (ID = 63300) Radio

Minola 593W; Minerva-Radio (ID = 63301) Radio

Minola 593W; Minerva-Radio (ID = 20255) Radio

Minola 593W; Minerva-Radio (ID = 63302) Radio

Minola 593W; Minerva-Radio (ID = 1182338) Radio

Minola 593W; Minerva-Radio (ID = 63299) Radio

Minola 593W; Minerva-Radio (ID = 502310) Radio
Minola 593W; Minerva-Radio (ID = 799649) Radio Minola 593W; Minerva-Radio (ID = 799650) Radio
Minola 593W; Minerva-Radio (ID = 341153) Radio Minola 593W; Minerva-Radio (ID = 109396) Radio
Minola 593W; Minerva-Radio (ID = 30552) Radio Minola 593W; Minerva-Radio (ID = 30553) Radio

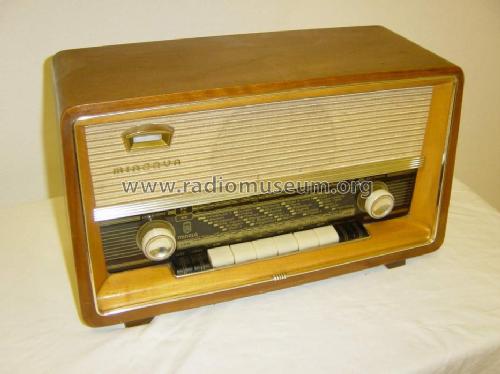

Minola 593W; Minerva-Radio (ID = 30554) Radio Minola 593W; Minerva-Radio (ID = 99310) Radio
Minola 593W; Minerva-Radio (ID = 99311) Radio Minola 593W; Minerva-Radio (ID = 109393) Radio
Use red slider bar for more.
Minola 593W; Minerva-Radio (ID = 799649) Radio
Minerva-Radio: Minola 593W [Radio] ID = 799649 900x601
Select picture or schematic to display from thumbnails on the right and click for download.
For model Minola 593W, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Sammlung Albert Weiss

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1958/1959 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EABC80 EM84 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 461/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
Power out
from Radiomuseum.org Model: Minola 593W - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 450 x 250 x 190 mm / 17.7 x 9.8 x 7.5 inch
Notes

Es gibt die Ausführung bis 100 MHz und bis 104 MHz. Wer kann die Unterschiede im Spulensatz und/oder Schaltung erklären? Wer kann den anderen Schaltplan hochladen? Im besten Fall können wir die Modelle durch Variante trennen und separat beschreiben. Detailfotos des HF-Teils wären gewünscht.

Net weight (2.2 lb = 1 kg) 7.1 kg / 15 lb 10.2 oz (15.639 lb)
Price in first year of sale 1'595.00 ATS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 626 models, 556 with images and 441 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Minerva-Radio: Minola 593W
Threads: 2 | Posts: 9
Hits: 435     Replies: 0
minerva: UKW-Teil
Rudolf Bengesser
27.Mar.19
  1

Liebe Radiofreunde!

Ich hatte vor Kurzem eine Minola zur Reparatur und die hatte ein Problem mit der Abstimmung; die Sender ließen sích nicht klar einstellen und veränderten immer wieder ihre Position. Als Fehler stellte sich dann heraus, dass sich eine Messinghülse am Abstimmungsstab (Variometer) gelöst hatte; mittels eines Tropfens Sekundenkleber (Vorsicht!) ließ sich die Sache bereinigen.

Die späteren Versionen haben den UKW-Bereich bis 104 MHz erweitert; was wurde da in der Original-Schaltung verändert?

Zum Thema Abstimmanzeige: Bei einem gut funktionierenden Minola ist der mittige helle Streifen an der EM 84 der Normalfall; wen das stört, der kann den Widerstand zw. Anode und Leuchtschirm (von 500k) auf 1 MOhm, bzw. darüber erhöhen.

Liebe Sammlergrüße!

Dr. R. Bengesser, eh


Hits: 4147     Replies: 7
minerva: 'Übersteuerung' magisches Auge?; 593W; Minola
Franz Sachsenhofer
21.Nov.10
  1

Ich habe heute mein Minola-Röhrenradio repariert. Dabei ist mir aufgefallen, dass das magische Band EM84 "übersteuert". Damit meine ich, dass beim Abstimmen auf einen Sender der dunkle Zwischenraum immer enger wird und schließlich in einen hellen Strich übergeht, siehe Bild:

Dieser helle Strich stellt sich schon beim Annähern an den Sender ein und bleibt dann im Bereich, in dem man den Sender scharf stellt, unverändert. Eine optimierte Abstimmung mit Hilfe des magischen Auges läßt sich damit nicht erreichen.

Ich habe die Schaltung rund um die EM84 und den Ratio-Detektor überprüft und keinen Fehler gefunden. Die Regelspannung von -56 V am Ratiokondensator (3,2 µF) bei abgestimmtem Sender wird in Stellung UKW über einen 4,7 MOhm Widerstand dem Gitter der EM84 zugeführt. Zur Abhilfe habe ich hier einen 2,2 MOhm Widerstand gegen Masse geschalten. Damit bleibt bei optimaler Abstimmung ein schmaler dunkler Zwischenraum stehen, wie das folgende Bild zeigt:

Hat hier jemand ähnliche Erfahrungen gemacht? Habe ich etwas übersehen?

Danke für Antworten im Voraus,
mfg Saxi

Johann Leber
21.Nov.10
  2

Hallo Herr Sachsenhofer.

In den Valvo Röhrenbuch ist für die EM 84 bei "a" eine Schattenlänge von 0 mm bei einer negativer Gitterspannung von 22 Volt angegeben. Sie haben die - 56 V geteilt 4,7  / 2,2 M so dürfte das in etwa hinkommen mit der Balkenlänge. Somit ist im Röhrenkreis kein Fehler. Falls Sie einen ewtl. vermuten so müsste man im Ratiokreis weitersuchen. Vieleicht gibt es eine Einstellmöglichkeit dazu.

m.f. Gruss  J.Leber

Wolfgang Bauer
22.Nov.10
  3


Haben Sie auch den 47kΩ Widerstand, der vor dem 4,7MΩ Widerstand gegen Masse geht, überprüft?

MfG. WB.

Franz Sachsenhofer
25.Nov.10
  4

Grüß' Sie Herr Bauer,

ich hab' den erwähnten 47k-Widerstand nochmals kontrolliert => 47,6 kOhm.

Interessant ist vielleicht, dass das Verstellen des Trimmers 2k vor dem Ratioelko praktisch keine Wirkung zeigt - weder für die Anzeige am Magischen Band, noch für die Qualität der Wiedergabe. Er steht in Mittelstellung, den Widerstand hab' ich nachgemessen => OK. Ich weiß allerdings auch nicht, wie dieser abgeglichen wird, bzw. welchen Zweck er hat. Können Sie mir vielleicht mehr dazu sagen?

Herzlichen Dank, mfg Franz Sachsenhofer

Walter Schmidt
19.Dec.10
  5

Hallo Herr Sachsenhofer,

Ihr geschildertes Problem habe ich schon bei mehreren Saba-Radios (Freudenstadt, Meersburg, Freiburg) festgestellt. Fehler habe ich hier nicht gefunden. Könnte sein, daß das Verhalten normal ist.  Aber ein Fehler könnte eventuell auch in der Verstärkungsreglung der HF-Vorstufe oder der Begrenzung in der ZF-Stufe vorliegen. Leider kann ich momentan das aktuelle Schaltbild nicht hochladen, um genauere Hinweise zu geben. Der beschriebene Einstellregler wird übrigens beim Abgleich des Ratiodetektors auf max. AM-Unterdrückung eingestellt und hat keinen Einfluß auf die Ratiospannung.

Freundl. Gruß, Walter Schmidt



Wolfgang Bauer
18.Feb.11
  6


Da ich gerade bei einem Philips B3A33A das gleiche Problem hatte.

Haben Sie schon die EM84 getauscht?
Bei meinem Gerät war das die Lösung. Die Röhre hatte sich durch Gitterstrom in den Werten so verändert, dass die Anzeige nicht mehr korrekt war.

MfG. WB.

Franz Sachsenhofer
12.Mar.11
  7

Grüß' Sie Herr Bauer,

in meinem Fall ist die EM84 in Ordnung. Das Problem stellen die ca. -56 V am Ratio-Elko dar, da wie Herr Leber in Post 2 erwähnt hat, die EM84 bei -22 V bereits auf 0 mm Strichlänge kommt.

Wie in ihrem Mail vom 29.11.2010 vorgeschlagen, habe ich mich bemüht die ZF-Stufen und den Ratio-Kreis neu abzustimmen. Dazu baute ich mir schon zu Weihnachten einen einfachen Wobbelgenerator mit einem MAX038 zusammen. Es hat dann allerdings einige Zeit gedauert, bis ich damit auch vernünftig messen konnte, deshalb auch meine späte Antwort. Hilfreich beim Abgleich war hier ein Bericht von Thomas Moppert und Ernst Schlemm auf jogis-roehrenbude.

Im Folgenden möchte ich das Ergebnis des Abgleichs darstellen, dazu als erstes einige Worte zum Messaufbau: Der HF-Ausgang des Wobblers ist am 160 pF Eingangs-Koppelkondensator der 1. ZF-Stufe (ECH81) angeschlossen, der X-Ausgang mit dem X-Eingang eines Voltcraft Speicher-oszilloskops DSO-4062A verbunden. Zur Aufnahme der ZF-Durchlasskurve hängt der Y-Eingang des Oszis mit einem konventionellen 1:10 Tastkopf am negativen Pol des Ratio-Elkos, wobei dieser beim Wobbeln entfernt wird. Das Ergebnis zeigt das folgende Diagramm, die 4 Kurven entsprechen unterschiedlichen Eingangspegeln.

Im zweiten Diagramm sind die Kurven auf das Maximum bei 10,7 MHz normiert und man sieht, dass die Bandbreite für alle untersuchten Eingangspegel praktisch gleich bleibt.

Da der Ratiodetektor asymmetrisch aufgebaut ist, ist die Messung der Ratio-Kurve etwas trickreicher. Als Referenz dient hier ein Spannungsteiler von 220 + 220 kOhm am negativen Pol des Ratio-Elkos, wie im oben erwähnten Bericht in Bild 4 gezeigt. Um mit dem Oszi gegen Masse messen zu können, habe ich einen Subtrahierverstärker mit einem LM358 Operationsverstärker aufgebaut. Der nichtinvertierende Eingang des OPV ist dabei mit dem Mittelpunkt des 220 + 220 kOhm Spannungsteilers verbunden, der invertierende Eingang liegt über einen 220 kOhm Widerstand am NF-Ausgang des Ratiodetektors (Knoten 47 kOhm Widerstand / 1 nF Kondensator / UKW-Schalter 6). Das Ausgangssignal ist allerdings invertiert und muss am Oszi (oder in der Auswertung) wieder richtig gestellt werden.

Die Ratio-Kurve ist interessanterweise asymmetrisch bezüglich negativer und positiver Frequenzabweichung von den 10,7 MHz (normal ???).

Setzt man die Spannung bei 10,7 MHz auf 0 V, so ergibt sich allerdings ein linearer Verlauf im Bereich +/- 75 kHz für alle Eingangspegel. Dies entspricht der Situation nach dem NF-Koppelkondensator und ist aus meiner Sicht in Ordnung.

Eigenartig ist jedoch die Abhängigkeit der NF-Amplitude vom Eingangspegel. Eigentlich sollte hier doch eine Begrenzung bzw. Regelung vorhanden sein, die für alle Eingangspegel eine konstante Spannung am Ratio-Detektor liefert. Ich habe alle in Frage kommenden Bauteile in den 1. und 2. ZF-Stufen, sowie im Ratio-Kreis kontrolliert, aber konnte keinen Fehler finden. Könnte höchstens sein, dass die Begrenzung bereits in der Vor- bzw. Mischstufe stattfindet!?

Das Radio spielt nach dem Abgleich wieder einwandfrei, allerdings sind immer noch die ca. -56 V am Ratio-Elko für starke Sender vorhanden. Der Abgleich hat leider nichts an der Anzeige der EM84 geändert.

Ich hätte jetzt noch einige Fragen:
- Ist die Asymmetrie der Ratio-Kurve normal?
- Ist die Abhängigkeit der NF-Amplitude vom Eingangspegel normal?
- Kann eine Amplitudenregelung / -begrenzung auch in der Vor- / Mischstufe stattfinden?

Übrigens, die Schaltung meiner Minola 593W stimmt nicht genau mit dem gegebenen Schaltplan überein, dafür passt der Schaltplan des Minerva "Largo" exakt.

Herzlichen Dank an Wolfgang Bauer, Johann Leber und Walter Schmidt für ihre Hilfestellung.
Liebe Grüße, Franz Sachsenhofer


----------------------------------------------- -------------------------------------------------- ---------------------------------------------13.03.2011: Wer misst, misst Mist... Die Asymmetrie der Ratio-Kurve hat sich geklärt. Ich hab' heute die Kurven nochmal einzeln für jede Frequenz mit dem Multimeter nachgemessen. Das Ergebnis:

Während die ZF-Durchlasskurve praktisch identisch mit der gewobbelten Kurve ist, zeigt die Ratio-Kurve eine deutliche Abweichung. Anscheinend dauert es eine gewisse Zeit, bis sich ein stabiler Zustand einstellt, die bei der zwar langsamen Wobbelgeschwindigkeit eine Verschiebung der Kurve bewirkt. Mir ist dies schon früher beim händischen Durchstimmen der Wobbelkurve aufgefallen, allerdings war mir die Auswirkung nicht bewußt.

Liebe Grüße, Saxi

Wolfgang Bauer
02.Mar.13
  8

Beitrag zum Modell verschoben.
WB.
