Supreme 547W Mit EL84

Supreme 547W; Minerva-Radio (ID = 684505) Radio
Supreme 547W; Minerva-Radio (ID = 57790) Radio Supreme 547W; Minerva-Radio (ID = 782577) Radio
Supreme 547W; Minerva-Radio (ID = 782576) Radio Supreme 547W; Minerva-Radio (ID = 782574) Radio

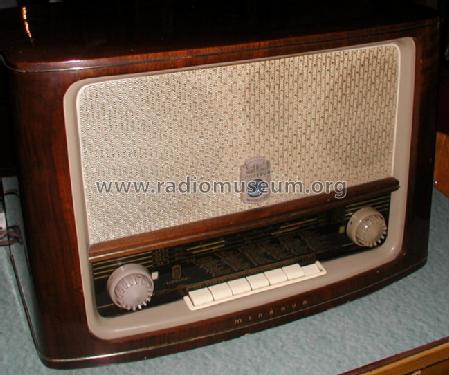

Supreme 547W; Minerva-Radio (ID = 782575) Radio Supreme 547W; Minerva-Radio (ID = 262190) Radio
Supreme 547W; Minerva-Radio (ID = 1622584) Radio Supreme 547W; Minerva-Radio (ID = 1715486) Radio
Supreme 547W; Minerva-Radio (ID = 1794314) Radio Supreme 547W; Minerva-Radio (ID = 1794315) Radio
Use red slider bar for more.

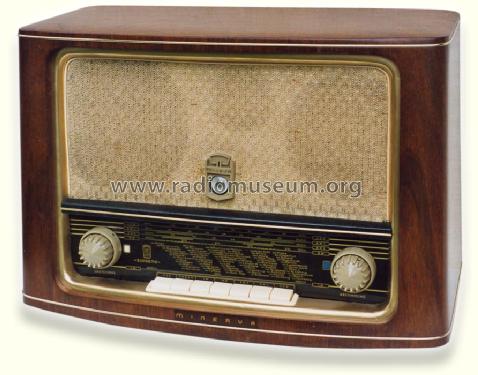

Supreme 547W; Minerva-Radio (ID = 57790) Radio
Minerva-Radio: Supreme 547W [Radio] ID = 57790 893x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Supreme 547W Mit EL84, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Sammlung: A. Fröhlich

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: EF80 EC92 ECH81 EF85 EM34 EABC80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 476 kHz
Tuned circuits 7 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Supreme 547W [Mit EL84] - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 570 x 380 x 270 mm / 22.4 x 15 x 10.6 inch
Notes

Minerva 8-Röhren-Drucktasten-UKW-Vollsuper Modell Supreme 547W

Wie Minerva Supreme 547W jedoch mit EL84.

  • Kein Schalter für Hochtonlautsprecher über dem Magischen Auge.
  • Dreistufiger Klangschalter
  • Baß-, Mittel- und Hochtonlautsprecher
  • Gehäuse Nußholz

Siehe auch:

Net weight (2.2 lb = 1 kg) 12.3 kg / 27 lb 1.5 oz (27.093 lb)
Price in first year of sale 2'400.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.
