Pour le modèle 5P31A Ch= HS-559, Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Pays:  Etats-Unis
Fabricant / Marque:  Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
Année: 1957 ? Catégorie: Radio - ou tuner d'après la guerre 1939-45
Lampes / Tubes 4: 1R5 1U4 1DN5 3V4
Principe général Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF
Circuits accordés 6 Circuits MA (AM)
Gammes d'ondes Ondes Moyennes (PO) uniquement.
Particularités
Tension / type courant Secteur et Piles (tous types). / (7.5; 90); AC/DC 117 Volt
Haut-parleur HP dynamique à aimant permanent (bobine mobile) / Ø 4 inch = 10.2 cm
Puissance de sortie
De Radiomuseum.org Modèle: 5P31A Ch= HS-559 - Motorola Inc. ex Galvin Mfg.Co
Matière Plastique moderne (pas de bakélite, ni de catalin)
Forme Portative > 20 cm (sans la nécessité d'un réseau)
Dimensions (LHP) 11 x 9 x 3 inch / 279 x 229 x 76 mm
Remarques

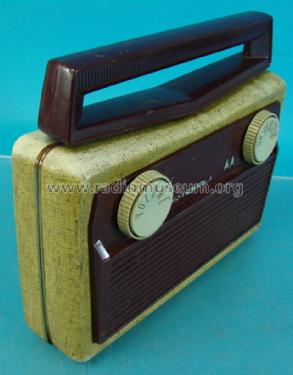

Color=Gray & Tweed leatherette. See here about Tinkertoy technique. The Beitman R-18 shows the following models with this chassis HS-559: 5P31A, 5P32C, 5P32E, 5P32R and 5P32Y but also 5P33EW, 5P33VW and 5P33W for chassis HS-561. See also 66L1 and 66L2 with Tinkertoy technique.

Source du schéma Beitman Radio Diagrams Vol. 18, 1958
Littérature Collector's Guide to Antique Radios (6th edition)

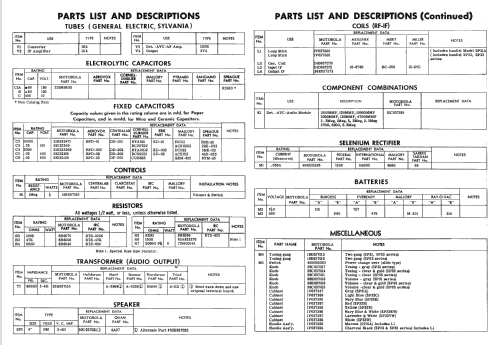

Schémathèque (1) Photofact Folder, Howard W. SAMS (Set 363 Folder 14 Dated 7-57)
