Elektra 58 Ch= 5700x

Elektra 58 Ch= 5700x; Nordmende, (ID = 1312480) Radio

Elektra 58 Ch= 5700x; Nordmende, (ID = 1312482) Radio

Elektra 58 Ch= 5700x; Nordmende, (ID = 311942) Radio

Elektra 58 Ch= 5700x; Nordmende, (ID = 311941) Radio

Elektra 58 Ch= 5700x; Nordmende, (ID = 311852) Radio

Elektra 58 Ch= 5700x; Nordmende, (ID = 311940) Radio

Elektra 58 Ch= 5700x; Nordmende, (ID = 15220) Radio
Elektra 58 Ch= 5700x; Nordmende, (ID = 2239925) Radio Elektra 58 Ch= 5700x; Nordmende, (ID = 2239926) Radio
Elektra 58 Ch= 5700x; Nordmende, (ID = 2264065) Radio Elektra 58 Ch= 5700x; Nordmende, (ID = 14124) Radio
Elektra 58 Ch= 5700x; Nordmende, (ID = 14322) Radio Elektra 58 Ch= 5700x; Nordmende, (ID = 14323) Radio
Elektra 58 Ch= 5700x; Nordmende, (ID = 14324) Radio Elektra 58 Ch= 5700x; Nordmende, (ID = 1055893) Radio
Elektra 58 Ch= 5700x; Nordmende, (ID = 386309) Radio Elektra 58 Ch= 5700x; Nordmende, (ID = 14325) Radio
Use red slider bar for more.

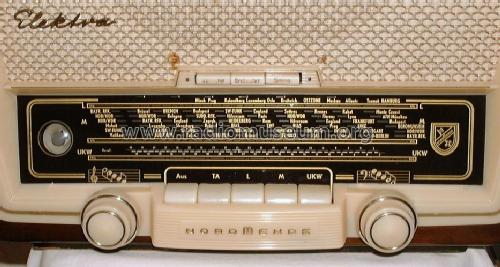

Elektra 58 Ch= 5700x; Nordmende, (ID = 2239925) Radio

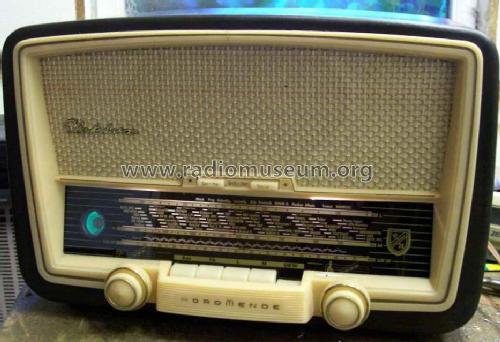

Nordmende,: Elektra 58 Ch= 5700x [Radio] ID = 2239925 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Elektra 58 Ch= 5700x, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM34 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Elektra 58 Ch= 5700x - Nordmende, Norddeutsche Mende-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 400 x 260 x 205 mm / 15.7 x 10.2 x 8.1 inch
Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Price in first year of sale 245.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1957/58
Mentioned in -- Original-techn. papers.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1695 models, 1581 with images and 1215 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Elektra 58 Ch= 5700x
Threads: 3 | Posts: 24
Hits: 2405     Replies: 1
nordmende: Nordmende Elektra 58 - LW,MW stumm
Dominik Kokel
13.Feb.11
  1

Hallo Radiofreunde,

mein Name ist Dominik Kokel. Ich habe ein Problem bei einem Elektra 58. Auf UKW funktioniert das Gerät einwandfrei. Ein sehr klarer Empfang mit Zimmerantenne. Jedoch auf Lang- und Mittelwelle bleibt das Gerät völlig stumm. Es ist nicht einmal ein rauschen zu vermerken. Ich komme da leider nicht mehr weiter, aber möchte noch nicht aufgeben. Bisher habe ich bei dem Gerät alle fraglichen Papierkondensatoren und Elkos getauscht. Ein Versuch mit einem komplett neuen Röhrensatz verlief auch negativ. Die Kontakte im Tastensatz habe ich so gut es ging gereinigt und von unten die Kontakte der einzelnen Pin´s  überprüft. Daran kann es nicht liegen. Ich muss dazu sagen, dass das Gerät ein wenig verbastelt war. Der Vorbesitzer hatte schon Veränderungen vorgenommen. Es wurden Kondensatoren mit falschem Wert verbaut. Ich habe dies aber rückgängig gemacht und die ursprüngliche Schaltung laut Schaltplan wieder hergestellt. Ich habe dies auch alles mehrfach überprüft. Darin kann der Fehler auch nicht liegen. Es ist so, dass meiner Meinung nach das Gerät eigentlich funktionieren müsste, tut es aber nicht. Ich muss dazu sagen, ich bin Anfänger auf diesem Gebiet und ich bitte dies bei Antworten zu berücksichtigen. Ich würde mich sehr freuen, wenn mir jemand auf einfache Art und Weise ein paar Tipps geben kann, wie man hier weiter kommen könnte.

Vielen Dank schon mal im Voraus

Gruß Dominik Kokel





Dominik Kokel
19.Feb.11
  2

Ich möchte der vollständigkeithalber noch weiteres ergänzen:

Ich stellte fest, der Draht einer Spule unter der Tastatur hatte sich von der Lötstelle gelöst. Dies habe ich wieder hergestellt. Außerdem fehlte der Kern einer Spule gänzlich. Für einen Laien, wie mich, war es gar nicht so einfach, dies zu bemerken. Schließlich habe ich das noch nicht 1000mal gesehen und musste ja erstmal drauf kommen, dass hier etwas unvöllständig ist. Auf Mittelwelle habe ich jetzt einigermaßen akzeptablen Empfang. Allerdings nur über Zusatzantenne. Nur mit der eingebauten Ferrittantenne ist der Empfang weiterhin Null. Auf Langwelle bleibt das Gerät weiterhin stumm. Wenn ich noch eine Verbesserung erreichen kann, werde ich dies hier sicherlich berichten. Wenn jemand eine Idee hat zur Verbesserung des Empfangs MW, LW bin ich sehr dankbar darum.

Gruß Dominik Kokel


Hits: 2740     Replies: 6
nordmende: 58; Elektra
Sven Hoffmann
29.Feb.08
  1 Hallo Liebe Experten

Hier ist mal wieder der unerfahrene Radiosammler.
Das Elektra 58 (welches ich meinem Schwager geschenkt habe) spiielt seit einiger Zeit
auf UKW  nur noch kurz, dann wird´s leise. Lang und Mittelwelle spielen weiterhin.
Meine Vermutung, es wären wohl die Schalterkontakte, hat sich nicht bestätigt.
Gibt es für mich als Abgleichunerfahrenen ein Möglichkeit da was zu richten.
oder wohnt jemand in der nähe von Siegen der malmit mir  nachschauen könnte?
Es wäre für mich schon wichtig, dass das Elektra wieder spielt.....
Allein der Ausspruch meines Neffen "Radio putt" macht mir sehr zu schaffen.

Für hilfreiche Hinweise wäre ich sehr dankbar

Beste Grüße Sven Hoffmann
Hans M. Knoll
29.Feb.08
  2

Hallo Herr Hoffman.

Leider haben Sie diesen Thread nicht gelesen oder nicht beherzigt.

Sie sehen, es draengt  bis jetzt noch niemanden da einzusteigen.

Als erste Loesung biete ich an: tauschen Sie die ECC85 in der UKW-Box links im Radio aus.

Oder nennen Sie wenigstens Ihre Moeglichkeiten Spannungen zu messen und mit was, wenn ja?

mfG Knoll

Sven Hoffmann
29.Feb.08
  3 Hallo Herr Knoll

Ich werde mein Profil so gut es geht vervollständigen.
Ich habe in meiner Samlung div HP Oscilloskope und auch ein Digitalvoltmeter,
aber Spannungen in einem Radio damit messen, hab ich mich noch nicht getraut.
Ich werde zunächst mal die ECC 85 wechseln.

LG Sven Hoffmann
Hans M. Knoll
29.Feb.08
  4

Hallo Herr Hoffmann.

Die Ausruestung geht in Ordnung.

Das Messen wird wahrscheinlich nicht sooo schlimm.

Wir sehen dann weiter (hier)

Wenn Sie was dazu lernen wollen, lesen Sie einmal diesen Text, besonders das pdf ganz unten.

Das waere der naechste Stepp.



mfG Knoll

Sven Hoffmann
29.Feb.08
  5 Hallo Herr Knoll
Vielen Dank für Ihre Hilfe...
Ich werde mir diese Informationen mal genau anschauen.

Bis dann

LG Sven Hoffmann
Sven Hoffmann
05.Mar.08
  6 Das wechseln der Röhren hat tatsächlich geholfen, mit der ECC85 wusste ich wohl,
aber die EABC80 hats dann gebracht.
Vielen Dank nochmal an alle freundlichen Helfer.

Beste Grüße Sven Hoffmann
Hans M. Knoll
05.Mar.08
  7

Hallo Herr Hoffmann.

Hauptsache es geht. Grosse Ehre habe ich da wohl nicht erworben.
Man hat eben zwei Moeglichkeiten: es klemmt am Eingang, oder am  Ausgang.

Wenn die ECC85 versagt, ist es meist ein System davon.
Bei der EABC 80 sind es auch zwei die in Funktion sind. Versagt eines, wird es auch leiser.
Zitat: „auf UKW nur noch kurz, dann wird´s leise.“

Die Messungen haetten es schon belegt wo was versagt.

Dazu eine kleine Story.

Sie Haben ein Kabel welches ploetzlich unterbrochen ist.
Da gibt es jetzt einige Moeglichkeiten den Fehler zu finden.
Man trennt es in der Mitte durch, misst und weis jetz in welcher Haelfte der Bruch liegt.
Jetzt wiederholt man das so lange, bis man den Bruch hat.

Das kann Stunden dauern und das Kabel ist im Eimer!

Ein Profi, misst die Kapazitaet vom Anfang und vom Ende her. Addiert die zwei Werte zu 100%
Gibt der Gesamtlaenge die 100% der Kapazitaet und weis bei wieviel % der Bruch liegt.
(das Kabel hat fast immer einen homogenen Aufbau)

So einfach ist Messtechnik. Grins!

So ist’s aber noch einfacher.
Gruss Knoll



Hits: 8519     Replies: 14
nordmende: 58; Elektra 58P
Mario Coelho
21.May.05
  1
Dear German Radiofriends

I have one schematic of a Nordmende Elektra 58 P.
I can't perceive the differences (if they exist) between the Elekra 58 and the Elektra 58 P. I think they are identical.
So I'm not sure if is important to upload it in Rmorg.
If they are different, I've to upload the model before.But if so,I don't know what other external differences has the 58P.
Do you help me?

Thank You
Best Regards
Mário



Omer Suleimanagich
21.May.05
  2 Could "P" be a model that was "screwdrivered" together in Portugal for the Portugal market in let's say some, 50/50 owned, German/Portugal company.

The Slovenians at the time had a very extensive "screwdriver" industry, making the finishing touches,and slapping a "Made in Yugoslavia" sticker, all in the attempt to bring foreign knowhow into the country, from the forties to ninties.

I assume that maybe Portugal was doing this at the time too like in many other countries around the world. After all, for a while Grundig made all their radios in Portugal in the 1980's.

Omer
Hans M. Knoll
22.May.05
  3

Hello Mario and hello Omer.

After tree Days anybody can answer here on RM.org.

I am not expert for Nordmende, but I try to give you an idea. To your Diagram.

In the fifties, Portugal was an important Country for Export from Germany.

Your Diagram "Kadett P" is from a Radio with FM Reception in the 100 Mcs Range.

I not now when Portugal starting in FM, this text say's "1956"

A "Emissora Nacional" inaugura os seus dois primeiros emissores de Frequência Modulada em Lisboa e Lousã.

Above the Name from SET you can see:  "6/10 Kreis -Super " in German language.
I think that's not" for Export" Radios

The suffix "P" can say Portuguese!  It's also possible that means: "PRESSSTOFF" (EPOXY) or  "Bakelite".
In The season1956/57 Nordmende has the "Kadett 57" in "P", the Elektra 57 in "wood"
In 1957/58 also the "Kadett 58" in "P" and the "Elektra 58" in "wood" Cabinets

Maybe booth Types, are make for Export in "P" (epoxy) Versions. Lower Price or avoid problems with Moisture? I  dont now!

O.K. Friends,  that's only you can see, you are not alone here!

Best regards from Hans M. Knoll



Mario Coelho
22.May.05
  4  Dear Mr. Omer, Dear Mr. Knoll

Thank You very much for Your replies.

Your comments were very useful to me. After all I learned from You more about what had happened here, in Portugal, in Sixties.
I'm sorry I can't do the same to help You about German Nordmende's references.
I think I understood what Mr. Knoll said: Is not for sure the true meaning of P: It may be from
Portugal or may be Epoxy or Bakelite.

Do You know any other Nordmende's models with this P?
I didn't see one in Rmorg. If they are  Epoxy or Bakelite made models why they were not uploaded or they were not spoken about yet in Rmorg?

Thank You

Best Regards

Mário

Hans Kamann
22.May.05
  5 Dear Mario

as I got from Mr. Knoll´s comments he wasn´t absolute sure whether "P" could stand for "Pressstoff = Bakelite" or "Portugal". I checked existing Nordmende Models, for example http://www.radiomuseum.org/dsp_modell.cfm?model_id=21171 which has a Bakelite chassis but it´s schematics do not mention "P". This appears to complicate the whole story.

As long as no-one can really prove what´s right or wrong we can only keep guessing: Is it possible, that models which were ONLY availabe in a certain chassis, were not marked as "Wood" or "Bakelite" ? Only models, where both variants were available, could have been indicated  ? I guess this was the idea Mr. Knoll was following.
Mario Coelho
22.May.05
  6

Hello Mr. Hans Kamann


Thank You for Your help and explanation.

I didn't see a Nordmende Bakelite made in Rmorg because I did a search looking for models with a P.

I still don't understand why my schematic needs to have that P ? Are the chassis and the electrical diagrams of Electra 58 a 58 P equals? Aren't they?
Only the cabinets are different? I guess.

Or then, why is not written Electra 58-58P in schematic?

Perhaps Mr. Hinrich Grensemann who uploaded the bakelite Electra 58 picture in Rmorg may tell us if there is written a P in its set's back cover , or not.

Best Regards

Mário

Hans Kamann
25.May.05
  7 Dear Mario,

could you provide a scan of your "P" schematics, please send it by eMail even if it´s a very big one. Could you use a file format without compression please ? Ideal would be .png. I´ll do the comparison task but it may take a while since I´ll be on a biker´s meeting in northern germany for the xext few days. Or, even better, would you be able to scan the schematics for differences ? You´ll find my eMail adress in my profile.

Cheers

Hans
Henning Oelkers
25.May.05
  8 Dear, All,

just a short Idea: There may be a difference, in how the Case ( Wood or Bakelite ) responds to the Audio from the Speakers rear, and this may make it nessesary to tune ( use different values for C's and R's ) the AF Stages, to minimize Case Resonances.

This then needs to be documented in the Diagram.

I know, it is many "may be", but schould be OK, to share with You.

Good Luck,

Henning
Mario Coelho
25.May.05
  9 Dear Radio Friends

Thank you very much for your prompt help and tips.

I already sent my schematic 58P to Mr. Hans Kamann to compare.

                                             ----o-----
Now,
looking to that bakelite model in Rmorg: http://www.radiomuseum.org/dsp_modell.cfm?model_id=21171

 It is a Kadett.

The next Nordemende 58 in Rmorg  is a wooden one, but it is an Elektra.

So  I guess that the differences between wood and bakelite may not be the P, but the models name: Elektra versus Kadett.

Elektra = wood
Kadett = bakelite

Do you agree?

Cheers

Mário
Henning Oelkers
25.May.05
  10 Dear Mario,

there are three Differences between Kadett and Elektra shown in the Circuit Diagram:
- Different Speaker, Part Number for Speaker is different.
- Only Elektra has EM34
- Only Elektra has Pushbutton Set for Sound Variation ( Sprache, Orchester, Solo ). They are mounted above the Dial Glass, below the Speaker.

Therefore i do not agree with Your Idea. Also then, the Diagram schould be named as
" Elektra58 + Kadett58P, but Elektra58 also has the "P" .

We will see what Hans Kamann is able to find, when comparing the Circuit Diagrams.

This is the best way, to switch over from guessing to Reality.

Best wishes,

Henning


Mario Coelho
25.May.05
  11

Dear Henning

I agree with You. There are electrical differences between Elektra and Kadett.
In "Elektra-58; Kadett58" schematic, the electrical differences are visible.Yes,it is an electrical diagram.
But those different performances compel to a different cabinet. At last a different front panel. (Those differences are not explained inside of this schematic. It does not need to). Why Kadett's cabinet may not be also bakelite made? Schematic does not need to show that.

By the way, Mr. Hinrich Grensemann sent me a photograph of his set. Is written in his bakelite set's rear cover: "Kadett 58".

Though we have to stop guessing, I guess this  P  is not known in Germany's
inland trade.

Best Regards

Mário
Hans Kamann
26.May.05
  12 As far as I could get from Maario´s first scan: The RM listed model and the "P" model differ !

Mario: Could you please provide a new scan, please scan in black & white and use a higher resolution. I need to zoom in to see more details but the lower the resolution the more difficult this job becomes.

Admins: should we define a new model or simply keep this as a further variant of the already listed Elektra58 ?

Cheer

Hans
Mario Coelho
26.May.05
  13

Hallo Hans

I already sent a hi-resolution schematic.

Yes You are right. There are differences in this schematics.
Elektra 58 - Kadett 58 has: UKW,MW and LW
Elektra 58P- Kadett 58P has :UKW, MW; 2x KW.

The other circuits seems to be identical.

Best Regards

Mário

Hans Kamann
02.Jun.05
  14 Es gibt noch einen deutschen Thread hierzu: http://www.radiomuseum.org/forum/normende_elektrakadett_58_und_elektrakadett_58p.html
Mario Coelho
13.Jun.05
  15

Hello Hans

I don't speak German but I asked for help in "Alta Vista" and I could follow you.
Thank you for uploading in Rmorg the schematic I sent to you.

Can you tell us also your conclusions about the meaning
 of P ? Is anything else more than different waves?

Some time ago I uploaded in Rmorg one Schaub Lorenz Goldy 2P

http://www.radiomuseum.org/dsp_modell.cfm?model_id=75523

This Radio set was found here in Portugal and has its dial glass written in Portuguese language and shows the regional Portuguese broadcast stations.

Best Regards
Mário


Nordmende,: Elektra 58 Ch= 5700x
End of forum contributions about this model


rmXorg
