14TX100A-70

• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1954

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 128517

• Images

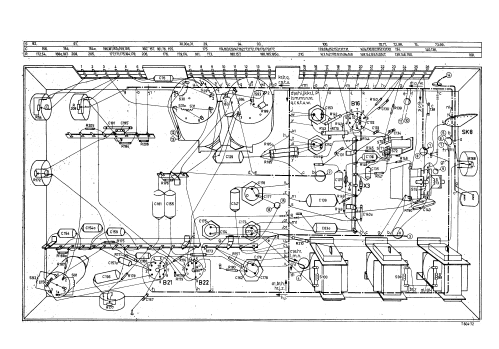

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 22

• Lampes / Tubes
• PCC84 PCF80 EF80 ECH81 EF80 PABC80 PL82 EF80 EF80 EF80 EF80 PL83 EF80 ECC82 ECL80 ECL80 PL81 PY81 DY86 or EY51 ECL80 PL82 MW36-44

• Date de l'opposition
• La date du modèle contredit les dates des tubes [ DY86 (1955)]

• Principe général
• Super hétérodyne (en général); FI/IF - kHz

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 127; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 14TX100A-70 - Philips; Eindhoven tubes

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 550 x 420 x 450 mm / 21.7 x 16.5 x 17.7 inch

• Remarques
• 14" 36cm four standard b/w TV, VHF tuner with CCIR B channels 2 - 11; French channel F8+8a (Paris/Lille) + one reserve channel. Covers CCIR 625, belgium 625, belgium 819 and french 819 transmission standards.
  Loudspeaker type 9766FM.
  Although schematic designates image tube as B23 ther are only 22 valves (B15 missing).
  Image tube designated as MW43-69 on schematic is not correct - should be according to model-type since the chassis serves in different models with different image tube sizes.(see tubelist)
  Early models have a EY51 EHT rectifier with corresponding line transformer. From chassis version E-18 and up this transformer is replaced with a DY86 version (A3 767 65.2)

• Poids net
• 25 kg / 55 lb 1.1 oz (55.066 lb)

• Prix de mise sur le marché
• 925.00 NLG

• Source
• -- Schematic

• Auteur
• Modèle crée par d'un membre de A. Voir les propositions de modification pour les contributeurs supplémentaires.
