Bi Ampli FCH654A; Philips - Schweiz (ID = 551077) Radio
Philips - Schweiz: Bi Ampli FCH654A [Radio] ID = 551077 836x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bi Ampli FCH654A, Philips - Schweiz:
By courtesy of Dietmar Feger, Schaan, FL

Country:  Switzerland
Manufacturer / Brand:  Philips - Schweiz
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 11: ECC85 ECH81 EBF80 EF85 EM80 EABC80 EBC41 EL84 EL84 EZ80 EZ80
Main principle Superheterodyne (common); ZF/IF 470/10700 kHz; 3 AF stage(s)
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer); Wired Wireless Receiver (RF!)
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Bi Ampli FCH654A - Philips - Schweiz
Material Wooden case

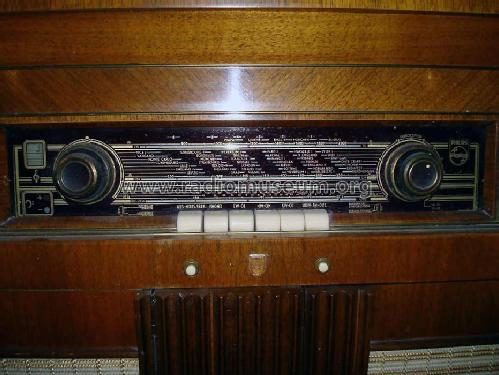

Shape Console with Push Buttons.
Dimensions (WHD) 925 x 780 x 390 mm / 36.4 x 30.7 x 15.4 inch
Notes

Bi Ampli FCH654A ist ein Spitzengerät mit zwei separaten Endstufen für Tief- und Mittel/ Hochton. Das Chassis entspricht dem Philips Tonmeister BD653A-S in Deutschland.

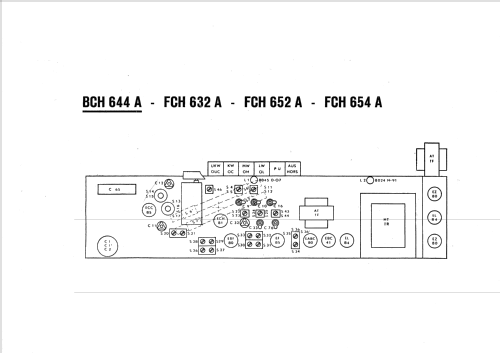

Gemäss Originalschaltplan gibt es für diese Schaltung die vier folgenden Schweizer Modelle; siehe auch:

BCH644A
FCH632A
FCH652A
FCH654A.

Für HF-TR (Telefonrundspruch, Drahtfunk) hat die drehbare Ferritantenne eine Stellung, wo sie ausgeschaltet und anstelle ein eigener Eingangskreis (S42, R45) zugeschaltet wird.

Plattenspieler AG 2004

External source of data Dietmar Feger, Schaan
Literature/Schematics (1) -- Schematic

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Philips - Schweiz
Here you find 287 models, 210 with images and 213 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Schweiz: Bi Ampli FCH654A
Threads: 1 | Posts: 2
Hits: 3291     Replies: 1
philips: FCH654A; Bi Ampli - ein Gast möchte das Gerät ab
Ernst Erb
15.Jan.09
  1

Dieses interessante Standgerät, Philips (Schweiz) Bi Ampli FCH654A, wird uns angeboten. Mit dem Namen "Bi Ampli" hat Philips hervorgehoben, dass diese Geräte die hohen und tiefen Töne getrennt verarbeiten. Die Spitzengeräte der Bi Ampli führen dann 4 Endröhren.

Damit wir mehr über das Gerät wissen, habe ich die Schaltplan-Suche aktiviert. Vielleicht hat ein Mitglied den und kann ihn hochladen?

Wir kennen momentan weder die Röhrenbestückung noch die Anzahl Lautsprecher (oder Kreise etc.).

Wer sich für das Gerät interessiert, kann sich bei mir melden - ein Gast verwendet das Kontaktformular (Fusslink Kontakt).

Ernst Erb
21.Mar.09
  2

Damit dieser Thread nicht mehr erscheint, gebe ich hier eine Antwort (als Information), denn es hat offenbar niemand Interesse am Gerät, denn die Anfrage wurde schon 1315 Mal gelesen ...
