BX533A

Philips Belgium (Belgien)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1953/1954
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 29945

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 9
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 452/10700 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM     10 Kreis(e) FM
  • Wellenbereiche
  • Langwelle, Mittelwelle, Kurzwelle und UKW.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110; 125; 145; 200; 220; 245 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 19 cm = 7.5 inch
  • Belastbarkeit / Leistung
  • 5.5 W (Qualität unbekannt)
  • Material
  • Bakelit (Pressstoff)
  • von Radiomuseum.org
  • Modell: BX533A - Philips Belgium Belgien
  • Form
  • Tischgerät, Tasten oder Druckknöpfe.
  • Abmessungen (BHT)
  • 520 x 385 x 265 mm / 20.5 x 15.2 x 10.4 inch
  • Bemerkung

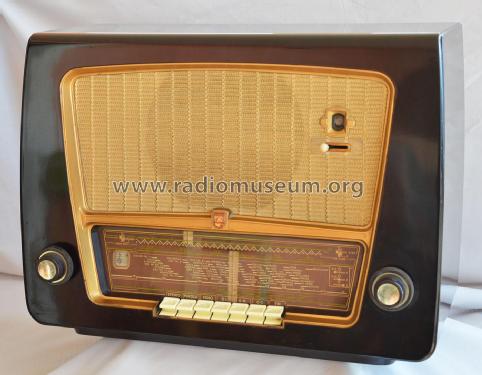

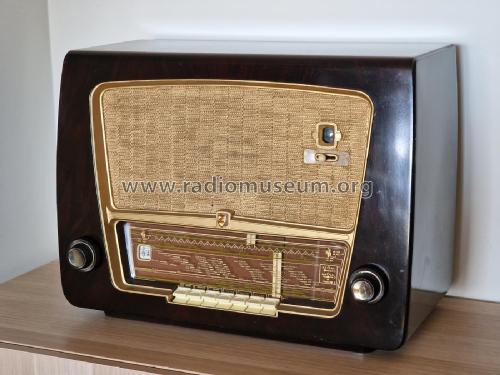

  • Bakelite cabinet with simulated wood pattern.

    AM radio for external antenna:
    • LW:   150 - 345 kHz.
    • BC:   517 - 1613 kHz.
    • SW: 5,95 - 18,4 MHz.
    FM radio with dipole antenna input: 87 - 100 MHz.

    Loudspeaker: 9770 (5Ω).
    Dial lamps: 2x 8045D (E10, 6.3V/320mA) + 1x 8073D (E10, 6.3V/100mA).

    The Service Documentation mentions a device depth of 370 mm.
  • Nettogewicht
  • 6.8 kg / 14 lb 15.6 oz (14.978 lb)
  • Originalpreis
  • 310.00 Hfl
  • Datenherkunft
  • -- Original prospect or advert
  • Literatur/Schema (1)
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Iven Müller angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Philips Belgium: BX533A

Threads: 1 | Posts: 17

Vor einiger Zeit wurde in einem anderen Forum die Funktion der beiden Rahmenantennen in Zusammenhang mit den zusätzlichen Ferrit-Antennen diskutiert. Hat jemand spezielle Kenntnisse oder Erfahrungen mit dieser Ausführung?

Die allgemeine Funktion der genannten Antennenarten ist mir bekannt.

Hat jemand vielleicht eine Firmenbeschreibung (Prospekt) der verschiedenen Schaltmöglichkeiten des 'Antennenwahl-Schalters' im BX 533A ?

Wolfgang Holtmann

Wolfgang Holtmann, 21.Nov.03

Weitere Posts (17) zu diesem Thema.
