For model Jupiter 543 BD543A 1 Lautsprecher, Philips Radios - Deutschland:
Von meiner Großtante geerbtes Gerät im Wohnzimmerzustand.

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner

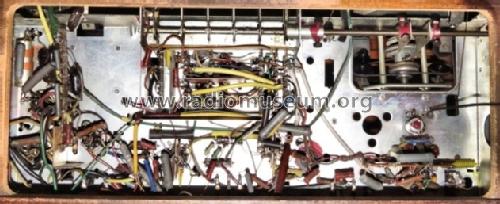

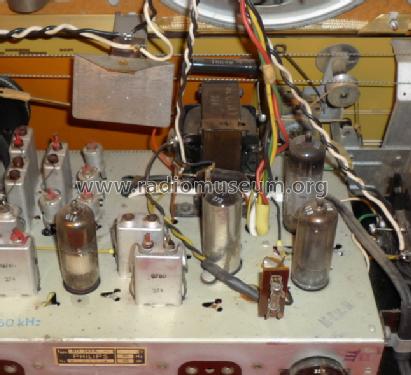

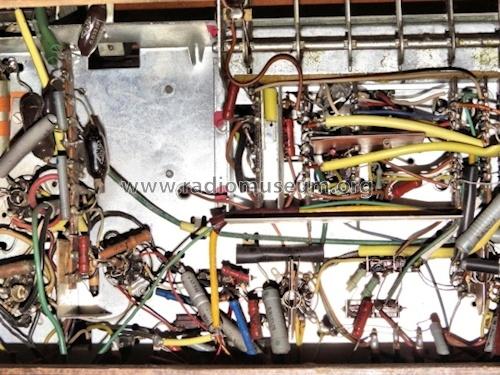

Valves / Tubes 7: ECC85 ECH81 EF85 EABC80 EM80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out 5.5 W (unknown quality)
from Radiomuseum.org Model: Jupiter 543 BD543A [1 Lautsprecher] - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 390 x 270 mm / 24.8 x 15.4 x 10.6 inch
Notes

UKW: 9 Kreise mit 2 ZF-Stufen.

Siehe auch Philips Jupiter BD543A/03 (3D-Klang) mit abweichender Schaltung und Röhrenbestückung.

Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 329.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55
Literature/Schematics (1) Funkschau (Schaltungssammlung Nr. 23 (1954/55))


All listed radios etc. from Philips Radios - Deutschland
Here you find 2518 models, 2239 with images and 1529 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Jupiter 543 BD543A
Threads: 1 | Posts: 1
Hits: 2432     Replies: 0
philips: Jupiter 543: Empfindlichkeit gegen "falsche" Röh
H. P.
24.Mar.06
  1 Hallo Forum,

heute mittag machte ich eine Beobachtung, die ich erst fast nicht glauben konnte. Statt einer verschlissenen ECH81 von Valvo baute ich eine gebrauchte, aber gut getestete Röhre von Telefunken ein. Ergebnis: AM gut, auf UKW nach Warmwerden der Röhre starke Schwingneigung, unsauberer Empfang, sehr unschön. 2. Versuche mit einer Tungsram: gleicher Effekt nur schlimmer. 3. Versuch mit einer gebrauchten, schwach getesteten Valvo: besser aber nicht ganz weg. 4. Versuch mit einer neuen Valvo: das Gerät spielt, als wäre nichts gewesen. Komisch, oder ? Wer kann von ähnlichen Röhren-Unverträglichkeiten berichten ?

Holger Pflug
