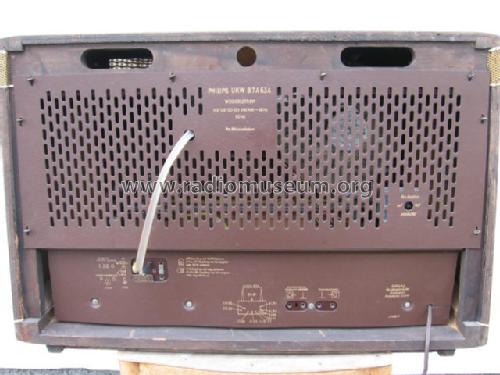

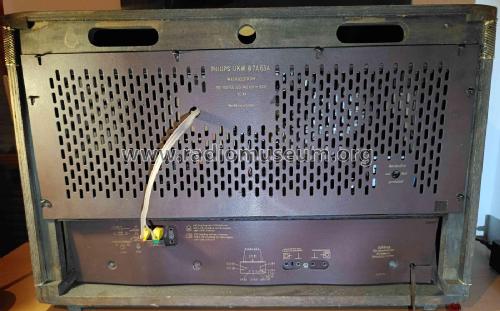

For model Pastorale 57 B7A63A, Philips - Österreich

Country:  Austria
Manufacturer / Brand:  Philips - Österreich
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner

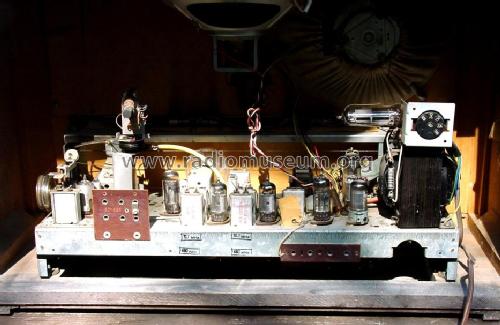

Valves / Tubes 10: ECC85 ECH81 EF85 EF85 EM80 EABC80 EBC41 UL84 UL84 EZ81
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Pastorale 57 B7A63A - Philips - Österreich
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 660 x 455 x 305 mm / 26 x 17.9 x 12 inch
Notes "Eisenlose Endstufe"
Paralleltype zum Horny Souverän 57 W796A.
Price in first year of sale 3'680.00 öS
Source of data -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
Mentioned in RADIOBOTE, Österr. (Heft 83/2020, S.6 ff, Gerätebeschreibung)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips - Österreich
Here you find 1055 models, 991 with images and 848 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Österreich: Pastorale 57 B7A63A
Threads: 3 | Posts: 5
Hits: 1644     Replies: 1
philips: B7A63A; Pastorale 57
Lukas Radwallner
17.Sep.13
  1 Hallo Liebe Radiomuseumgemeinde, ich habe einen Netztrafo für den Pastorale gefunden, und ich weiss jetzt nicht wo sich die Mittelanzapfung der Anodenspannungswicklung befindet. Ich möchte gerne ein Prüfnetzteil bauen mit Röhrengleichrichter und dazu benötige ich die Mittelanzapfung für Masse. Danke im Voraus
Wolfgang Bauer
17.Sep.13
  2

Sg. Herr Radwallner,

Sie brauchen doch nur mit einem Ohmmeter die 3 Anschlüsse der Sekundärwicklung durchmessen.
Der Anschluss, der zu den anderen beiden Anschlüssen den gleichen Widerstand hat, ist der Masseanschluss. Der Widerstand der beiden anderen Anschlüsse zueinander muß doppelt so hoch sein.

MfG. WB.


Hits: 1769     Replies: 1
philips: Lautsprecher A1618-05SRA für B7A63A; Pastorale 5
Walter Haring
19.May.08
  1

Hallo

Kann mir jemand mit einem solchen Lautsprecher (A1618-05SRA) aushelfen?

Es ist ein recht grosser (oval, ca. 18 x 15 cm) "Ticonal" Lautsprecher. Das Gerät hat eine eisenlose Endstufe und dieser Lautsprecher wurde als Hoch/Mitteltöner im Philips B7A63A (oder Horny Souverän 57) zusammen mit einem Basslautsprecher verbaut.

Alternativ wäre ich auch an den Daten interessiert, um diesen Lautsprecher mit einem normalen, niederohmigen Typ - und Ausgangsübertrager - zu ersetzen. Die im RM verfügbaren Unterlagen weisen für diese Lautsprecher nur die Typnummer aus aber keine Anschlusswerte. In den mir bekannten Listen der Philips-Lautsprecher habe ich diesen speziellen Lautsprecher auch nicht gefunden (ev. da dieser nur in Österreich verbaut wurde?). Der verbleibende Lautsprecher misst sich mit ca. 130 Ohm bei Verwendung eines DVM - kann dann die Impedanz 800 Ohm betragen? Bei den niederohmigen Lautsprechern kenne ich keine so grossen Abweichungen der Impedanz zum Ohmwert. Deshalb und weil ich die Quelle des Beitrags von Herrn Heigl nicht kenne, möchte ich dessen Eintrag aus früherer Zeit nicht undiskutiert übernehmen.

Das Problem bei diesem speziellen Gerät ist, dass die zwei Lautsprecher seriell geschaltet sind - mit nur dem Basslautsprecher ist der Ton schlecht und je nach Klangregler/-tasteneinstellungen kann man die Endstufe sogar zum Schwingen bringen. Das Gerät ist revidiert und klingt über (den eingebauten) Ausgangsübertrager und eine externe Lautsprecherbox gut (und die Endstufe arbeitet dann auch stabil).

Danke im Voraus fürs Nachsehen oder für technische Unterstützung

Freundliche Grüsse, Walter Haring

Dietrich Grötzer
20.May.08
  2

Hallo Herr Haring,

nach dem die Induktivität mit dem Quadrat der Windungszahl steigt sind bei 130 Ohm (ohmscher Widerstand) wesentlich mehr Windungen (dünnerer Draht), erforderlich als bei einem 4 Ohm-Lautsprecher. Es ist also durchaus möglich, dass dieser Lautsprecher eine Impedanz von 800 Ohm bei 1kHz hat.

Bei niederohmigem Lautsprechern (etwa 4 Ohm) kann man überschlägig die Impedanz mit 1,25 x ohmscher Widerstand rechnen.

MfG D. Grötzer


Hits: 1938     Replies: 0
philips: B7A63A; Pastorale 57
Gerhard Heigl
02.Jun.07
  1 Der Großsuper arbeitet mit einer eisenlosen Endstufe (2x UL84) mit Frequenzweiche über 2 hochohmige Lautsprecher (je 800 Ω, bei Philips Bi-Ampli-Verfahren, bei Horny Novoton Zweiklangsystem). Diese Lautsprecher dürfen keinesfalls durch die sonst üblichen, niederohmigen Typen ersetzt werden.

Philips - Österreich: Pastorale 57 B7A63A
End of forum contributions about this model
