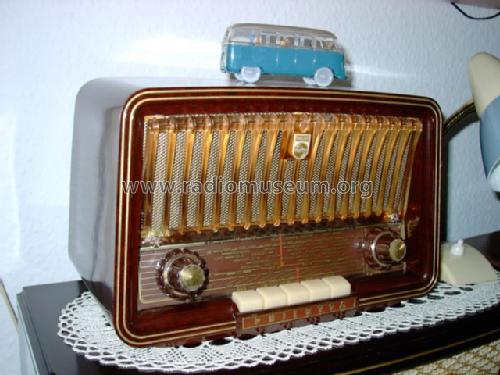

Philetta 263 BD263U

Philetta 263 BD263U; Philips Radios - (ID = 406786) Radio

Philetta 263 BD263U; Philips Radios - (ID = 165797) Radio

Philetta 263 BD263U; Philips Radios - (ID = 406788) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1349452) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1349455) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1349446) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1349448) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1349449) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1992317) Radio

Philetta 263 BD263U; Philips Radios - (ID = 1992318) Radio
Philetta 263 BD263U; Philips Radios - (ID = 2249827) Radio Philetta 263 BD263U; Philips Radios - (ID = 2249829) Radio
Philetta 263 BD263U; Philips Radios - (ID = 2249828) Radio Philetta 263 BD263U; Philips Radios - (ID = 2249830) Radio
Philetta 263 BD263U; Philips Radios - (ID = 215289) Radio Philetta 263 BD263U; Philips Radios - (ID = 215290) Radio
Philetta 263 BD263U; Philips Radios - (ID = 215291) Radio Philetta 263 BD263U; Philips Radios - (ID = 43831) Radio
Philetta 263 BD263U; Philips Radios - (ID = 43832) Radio Philetta 263 BD263U; Philips Radios - (ID = 66850) Radio
Use red slider bar for more.
Philetta 263 BD263U; Philips Radios - (ID = 2249827) Radio
Philips Radios -: Philetta 263 BD263U [Radio] ID = 2249827 1013x779

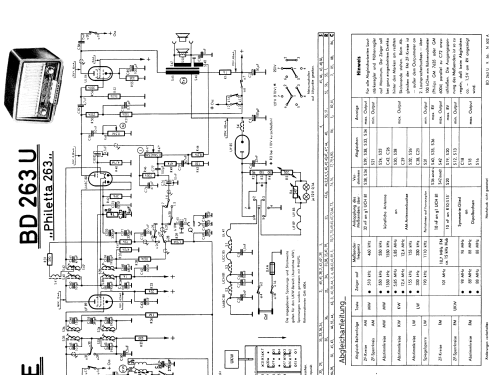

Select picture or schematic to display from thumbnails on the right and click for download.
For model Philetta 263 BD263U, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner

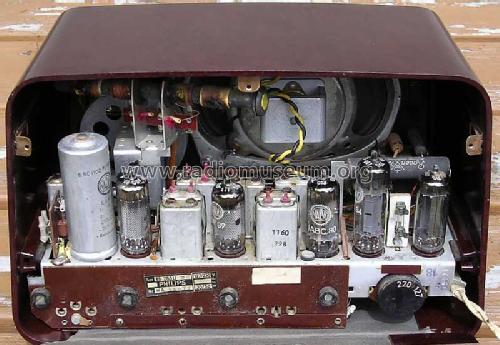

Valves / Tubes 6: UCC85 UCH81 UF89 UABC80 UL84 UY85
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage AC/DC-set / 110, 127, 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Philetta 263 BD263U - Philips Radios - Deutschland
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 285 x 185 x 165 mm / 11.2 x 7.3 x 6.5 inch

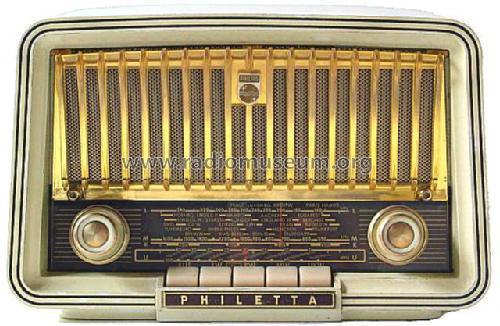

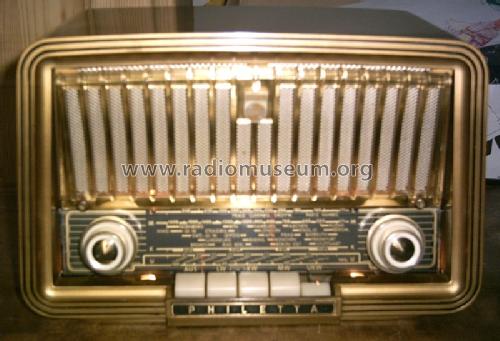

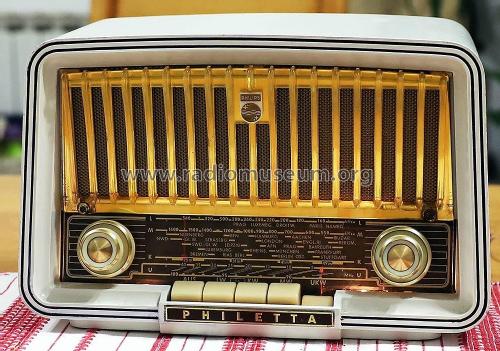

Notes Gehäuse in Braun, Elfenbein und in einer Sonderserie goldfarben.
Net weight (2.2 lb = 1 kg) 3.2 kg / 7 lb 0.8 oz (7.048 lb)
Price in first year of sale 199.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1956/57 / Radiokatalog Band 1, Ernst Erb
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2479 models, 2193 with images and 1494 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips Radios -: Philetta 263 BD263U
Threads: 4 | Posts: 10
Hits: 5762     Replies: 4
Philetta Philips 203U bis Philetta 22RB92; Philips Philetta
Ernst Erb
15.Jan.04
  1

Der Name Philips Philetta ist für Philips wichtig: ca. 60 Philips Philetta-Radios alleine hat Philips in Deutschland fabriziert. Es gibt darum auch spezielle Philips Philetta-Radio-Sammler. Das Philips Philetta-Radio führen wir bis zum Modell Philips Philetta 22RB192 von 1970 bis 1975 bzw. Philips Philetta 22RB292. Ob das Tschechische Gerät, Philips Philetta 203U von 1941 wirklich Philetta heisst? Ich glaube weniger, denn sonst verwendet Philips den Namen Philetta in Deutschland erstmals ab 1948 für die Philetta 49 bzw. Philips Philetta BD293U, gefolgt von Philetta A bzw. Philips Philetta BD294U.

Wir führen etwa 50 Schaltpläne und viel mehr Fotos übr die Philips Philetta-Radios aus Deutschland und haben auch wohl alle Philettas aus Holland erfasst. Da fehlen allerdings die viele Schaltpläne - und z.T. auch Bilder. Vor allem haben wir aber nur die Typenbezeichnung erfasst, nicht die Namen, denn ein Philips Phletta führen wir da nicht.

Nun bin ich gespannt, ob sich jemand meldet, der sich für die Philips Philettas besonders interessiert - und uns evtl. hilft, auch Philettas aus anderen Ländern so zu bezeichnen.

Jedenfalls führe ich hier mal die Liste, der von uns momentan geführten Philips Philetta-Radios:
Die erste Zahl gibt die Anzahl fotos für das Gerät, gefolgt von Anzahl Schaltplänen (mit S), Namee, Typ, Anzahl Röhren, erste Röhre, Wellenbänder, Gehäusematerial.

Geben Sie aber für Details einfach "Philetta" (ohne Anführungszeichen) in die "Einfache Suche" auf der Suchseite - und Sie können alle Philips durchblättern, nachdem Sie das erste auf der Trefferliste geklickt haben (vor).

1      Philips Philetta BD234L: 6 - UC92  LW, MW, auf UKW (FM v)  Bakelit (Pressstoff)
6 4S  Philips Philetta BD234U; 6 - UC92  LW, MW und UKW (FM)  Bakelit (Pressstoff)
6 4S  Philips Philetta BD254U; 6  - UCC85  LW, MW, KW und UKW  Plastikgehäuse
5      Philips Philetta BD263U; 6 - UCC85  LW, MW, KW und UKW  Plastikgehäuse
8 2S  Philips Philetta BD273U; 6 - UCC85  LW, MW, KW und UKW  Plastikgehäuse
1 1S  Philips Philetta BD283 (283) gold; 6 - UCC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
3 1S  Philips Philetta BD283 (283) norma; 6 - UCC85  LW, MW, KW und UKW  Plastikgehäuse
2      Philips Philetta B2D33A alt; 4 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
4      Philips Philetta B2D33A neu; 4 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
4      Philips Philetta B2D53A; 4 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
4 2S  Philips Philetta B2D93A elfenbein; 5 - ECC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
4 2S  Philips Philetta B2D93A gold; 5 - ECC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
4 2S  Philips Philetta B2D93A; 5 - ECC85  LW, MW, KW und UKW  Plastikgehäuse ...
6 1S  Philips Philetta B2D93U; 6 - UCC85  LW, MW, KW und UKW  Plastikgehäuse..
        Philips Philetta SL12RB372; 5 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
2      Philips Philetta 12RB263; 4 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
        Philips Philetta 12RB273; 4 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
        Philips Philetta 22RB292 ;  LW, MW, KW(2x?) - UKW ...  Plastikgehäuse
  2S  Philips Philetta 244; 6 - UCC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
2 1S  Philips Philetta 283 braun; 6 - UCC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
3 1S  Philips Philetta 283 elfenbein; 6 - UCC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
3 1S  Philips Philetta A BD294U; 4 - UCH5  LW, MW und KW  Bakelit (Pressstoff)
  1S  Philips Philetta Allstrom (B2D01U) braun; 6 - UCC85 LW, MW, KW und UKW  Bakelit
2      Philips Philetta Allstrom (B2D01U) elfenbein; 6 - UCC85  LW, MW, KW und UKW  Bakelit
        Philips Philetta de luxe B2D94A allstrom; 6 - UCC85  LW, MW, KW und UKW  Plastikgeh.
2 2S  Philips Philetta de Luxe BD284; 7 - UCC85  LW, MW, KW und UKW  Plastikgehäuse
2      Philips Philetta de Luxe B2D94A Wechselstrom; 6 - ECC85  LW, MW, KW und UKW  Bakelit
2 2S  Philips Philetta de Luxe (B3D02A) alt; 6 - ECC85  LW, MW, KW und UKW  Gerät Holz
       Philips Philetta de Luxe B3D21A; 5 - ECC85  LW, MW, KW und UKW  Gerät mit Holzgehäuse
       Philips Philetta de Luxe B3D32A; 5 - ECC85  LW, MW, KW und UKW  Gerät mit Holzgehäuse
4      Philips Philetta de Luxe B3D42A; 5 - ECC85  LW, MW, KW und UKW  Gerät mit Holzgehäuse
1      Philips Philetta de Luxe B3D52A; 5 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
       Philips Philetta de Luxe 12RB362; 5 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
1      Philips Philetta de Luxe 273 (274?); 7 - UCC85  LW, MW, KW und UKW  Plastikgehäuse
2      Philips Philetta de Luxe 284; 7 - UCC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
       Philips Philetta de Luxe neu; 6  LW, MW, KW und UKW  Gerät mit Holzgehäuse
 2S   Philips Philetta de Luxe Allstrom (B2D04U); 7 - UCC85  LW, MW, KW und UKW  Bakelit
       Philips Philetta Euro 12RB280; LW, MW, 2 x KW und für...  Plastikgehäuse
3      Philips Philetta modern B3D33A alt; 5 - ECC85  LW, MW, KW und UKW  Holzgehäuse
       Philips Philetta modern B3D33A neu; 5 - ECC85  LW, MW, KW und UKW Holzgehäuse
       Philips Philetta Phonokoffer 482; 6 - UCC85  LW, MW, KW und UKW  Holzgehäuse
       Philips Philetta Special 22RB192;  MW, UKW (v)  Plastikgehäuse
1     Philips Philetta Spezial B2D14U alt; 7 - UCC85  LW, MW, KW und UKW  Bakelit (Pressstoff)
4 3S Philips Philetta Transistor B3D22T neu; LW, MW, KW und UKW  Bakelit (Pressstoff)
       Philips Philetta Wechselstrom (B2D03A) braun; 5 - ECC85  LW, MW, KW und UKW  Bakelit
2     Philips Philetta Wechselstrom (B2D03A) elfenbein;5 - ECC85  LW, MW, KW und UKW  Bakelit
      Philips Philetta Wechselstrom (B2D03A) gold; 5 - ECC85  LW, MW, KW und UKW  Bakelit
5     Philips Philetta Wechselstrom B2D13A; 5 - ECC85  LW, MW, KW und UKW  Bakelit
2 1S Philips Philetta 49 BD293U; 4 - UCH5  LW, MW und KW  Bakelit (Pressstoff)
5 1S Philips Philetta 50 BD290U; 5 - UCH42  LW, MW und KW  Bakelit (Pressstoff)
5 1S Philips Philetta 51 BD200U; 5 - UCH42  LW, MW und KW  Plastikgehäuse
6 5S Philips Philetta 52 BD222U; 6 - UF41  LW, MW und UKW (FM)  Plastikgehäuse
5     Philips Philetta 54 BD233U; 6 - UC92  LW, MW und UKW (FM)  Bakelit (Pressstoff)
4 2S Philips Philetta 54K BD233U-K; 6 - UC92  MW, KW, UKW (FM)  Bakelit (Pressstoff)
6 2S Philips Philettaa B2D23A; 4 - ECC85  LW, MW, KW und UKW  Plastikgehäuse
       Philips Philetta-Spezial B2D14U neu; 7 - UCC85  LW, MW, KW und UKW  Plastikgehäuse
       Philips Philetta-Transistor B3D22T alt; LW, MW, KW und UKW  Bakelit (Pressstoff)
3 3S Philips Philetta-Transistor B3D22T; LW, MW, KW und UKW  Plastikgehäuse

Eine viel kleinere Reihe bilden die Philips Philettinas:
5     Philettina B1D92A (B2D92A?); 6 - ECC85  MW und UKW (FM)  Plastikgehäuse
      Philettina;  nicht erfasst oder keine  unbekannt - unknown - ...
2     Philitina B1D12A; 6 - ECC85  LW, MW, auf UKW (FM v)  Bakelit (Pressstoff)
4 2S Philitina B1D22A; 6 - ECC85  LW, MW, auf UKW (FM v)  Plastikgehäuse
1     Philitina B1D43A; 5 - ECC85  MW, UKW (v)  Plastikgehäuse
2 1S Philitina II (B1D02A); 6 - ECC85  MW, UKW (v)  Bakelit (Pressstoff)
2     Philitina III (B2D02A); 5 - ECC85  LW, MW, auf UKW (FM v)  Bakelit (Pressstoff)
      Philitina Euro 12RB180;  MW, UKW (v)  Plastikgehäuse




Thomas Weismüller
15.Jan.04
  2

Hallo!

Nennt man die Tschechischen Lizenzbauten der Philetta nicht Tesla Talismann? Ich habe auch einige Philettas, von denen ich sogar welche wieder abgeben muß aus Platzgründen (Bei Interesse kann sich jeder gerne melden bei mir). Es gibt ein ganz schönes Buch und auch ein Video über Philettas von Wilfried von Oeynhausen, wo ziemlich viele Infos über Philettas drin stehen.

Thomas

Peter von Bechen
15.Jan.04
  3

Hallo Philetta-Freunde,

ich habe hier so ziemllich alles, was Philetta heißt.

Die Talismänner sind schaltungsmäßig und konzeptionell sehr ähnlich wie die Philettas aus den 40er Jahren (die mit den Schlüsselröhren). Das lässt sich erklären, weil im Krieg Philips überall in Europa diese Kleinform-Super gebaut hat. Die verschiedenen Talisman-Modelle sind daher eine Seitenlinie in dem Philetta-Stammbaum.

Dann gibts noch Philettas aus Holland, Belgien und Frankreich.

Ich habe z.B. hier ein Gerät mit der Typenbezeichnung 205U. Das Gerät hat ein Holzgehäuse und fast die gleiche Technik wie das Modell 204U. Das Radio stammt nach meiner Vermutung aus Belgien. Vielleicht weiß jemand mehr..

Dann noch was ganz Interessantes:

Der tschechisiche Radio Philips 964AS von 1934 hat den schönen Namen "Philette". Es handelt sich um ein wunderschönes Bakelit-Gerät mit schmetterlingsförmigem Gehäuse.

Vielleicht ist das Gerät der Ursprung des Wortes "Philetta"

Ich habe hier ein Bild angefügt von dem Schriftzug auf der Rückwand. Ist leider auf dem Foto nur zu erahnen...

Das Modell ist im RM noch nicht angelegt. Ich habe solch ein Gerät und deshalb auch Bilder, Schaltung, Daten usw....



Attachments

Ernst Erb
15.Sep.07
  4 Vor dre4ieinhalb Jahren regte ich eine Vertiefung des Themas an, doch gab es nur am gleichen Tag einige Antworten darauf. Vielleicht kann sich jemand vertieft um die Philetta's kümmern?
Peter von Bechen
16.Sep.07
  5 Es gibt ja seit 2001 das Buch über Philettas von Wilhelm von Oeynhausen (ISBN 3-9802576-9-X). Hier sind zwischen 1940 und 1970 insgesamt 73 Typen aufgeführt und detailliert beschrieben. Allerdings fehlen tiefergehende Informationen über die Hintergründe, die Ende der 30er Jahre zur Entwicklung der Zwergsuper geführt haben. Soweit ich mich erinnere hat damals H. J. Wilhelmy dieses Thema in der Funkschau behandelt.


Hits: 4594     Replies: 0
philips: BD263U (BD 263 U); Philetta 263
Egon Strampe
07.Jul.09
  1

Attachments


Hits: 2492     Replies: 0
philips: BD263U (BD 263 U); Philetta 263
Thomas Welti
27.Feb.07
  1 Guten Abend werte Sammlerkollegen,
ich habe mit meiner Philetta folgendes Problem: Nach längerer Betriebspause bleibt der Lautsprecher stumm.
Ich habe bereits die Spannungen an der UL84 und an der UABC80 gemessen; diese sind alle soweit in Ordnung. Auch ein Röhrentausch der UL84 brachte kein Ergebnis. Um einen Fehler in der im Empfangsteil auszuschließen, habe ich am TA-Eingang die "Fingerprobe" gemacht; auch mit negativem Ergebnis.
Hat jemand eine Idee, was den Fehler verursacht, bzw. wo ich suchen könnte? Meines Erachtens könnte der Fehler im Lautstärkeregelkreis oder aber am Übertrager liegen.

Glühende Grüße
Thomas Welti

Werte Sammlerkollegen,
nun spielt die Philetta wieder einwandfrei. Der Fehler lag nicht wie vermutet im Lautstärkeregelkreis oder am Übertrager. Es war ein ganz banaler Fehler: eine kalte Lötstelle am Lautsprecher! Ich habe die Anschlussfrähte neu angelötet und nun lebt das Radio wieder.

Schöne Grüße
Thomas Welti

Hits: 2937     Replies: 2
philips: BD263U; Philetta
Manfred Kröll † 2.9.2013
04.Feb.05
  1 liebe sammlerkollegen,

ich möchte eine philetta, welche ich heute bekommen habe reinigen, diese ist aber extrem verschmutzt. weiss jemand, ob die skala mit dem goldfarbenen aufdruck wischfest ist? trocken werde ich keine chance haben, um das sauber zu bekommen. man sollte das ganze in spülmittelbad einlegen, aber das traue ich mich nicht. und bevor ich die skalenbeschriftung zerstöre möchte ich sie lieber verschmutzt - aber original behalten. vielleicht hat jemand erfahrung mit dem reinigen dieser geräte?

vielen dank für jeden hinweis!

fred
Hans-Dieter Haase † 5.2.18
05.Feb.05
  2

Hallo Herr Pertschek,

ich reinige die Philetta-Skalen mit lauwarmen Wasser, dem ein milder Reiniger zugesetzt wird, mit einem weichen Haushaltstuch. Die bedruckte Rückseite bitte vorsichtig, ohne großen Druck auszuüben (zuerst am Rand ausprobieren, man kann nie wissen!). Die Vorderseite poliere ich zusätzlich mit einer Autopolitur. Das gibt einen hervorragenden Glanz, wenn nicht zu stark verkratzt.

Gruß Hans-Dieter Haase

Manfred Kröll † 2.9.2013
05.Feb.05
  3 hallo herr haase,

vielen dank! als ich mal eine skala aus den 30ern mit wasser zu reinigen versuchte - am anfang meiner sammlerzeit - hatte ich eine böse erfahrung gemacht, deshalb habe ich diesmal lieber vorher nachgefragt!

vielen dank,
fred

Philips Radios -: Philetta 263 BD263U
End of forum contributions about this model
