TD2312A

TD2312A; Philips Radios - (ID = 725747) TV Radio

TD2312A; Philips Radios - (ID = 725748) TV Radio
TD2312A; Philips Radios - (ID = 1283834) TV Radio TD2312A; Philips Radios - (ID = 1283835) TV Radio
TD2312A; Philips Radios - (ID = 1283836) TV Radio TD2312A; Philips Radios - (ID = 227972) TV Radio
TD2312A; Philips Radios - (ID = 227970) TV Radio TD2312A; Philips Radios - (ID = 227971) TV Radio
TD2312A; Philips Radios - (ID = 30798) TV Radio TD2312A; Philips Radios - (ID = 38262) TV Radio
TD2312A; Philips Radios - (ID = 38263) TV Radio TD2312A; Philips Radios - (ID = 38264) TV Radio
Use red slider bar for more.
TD2312A; Philips Radios - (ID = 1283834) TV Radio
Philips Radios -: TD2312A [TV Radio] ID = 1283834 933x1020
Select picture or schematic to display from thumbnails on the right and click for download.
For model TD2312A, Philips Radios - Deutschland:

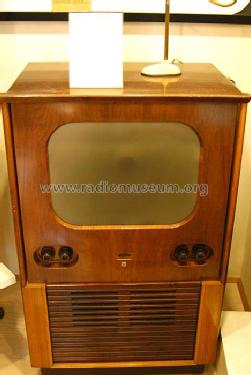

Gerät steht im Stadtmuseum Iserlohn.

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1952–1954 Category: Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
Valves / Tubes 32: EF80 ECC81 EF80 EF80 EF80 EF80 EB41 EF80 PL83 EF80 EF80 EQ80 ECL80 ECL80 ECL80 ECL80 EB41 ECL80 PL81 PY80 DAF41 UBC41 UL44 UL44 EY51 EY51 EY51 PY82 PY82 UY41 UY41 UY41 MW6-2
Main principle Super-Heterodyne (Super in general); ZF/IF 23500 kHz
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker 2 Loudspeakers
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: TD2312A - Philips Radios - Deutschland
Material Wooden case
Shape Console with any shape - in general
Dimensions (WHD) 730 x 1110 x 490 mm / 28.7 x 43.7 x 19.3 inch
Notes Bildröhre ist im Unterteil des Gerätes eingebaut - das Bild wird über einen Spiegel nach vorne auf eine Kunststoff-Mattscheibe projiziert, ähnlich den heutigen Rückprojektionsgeräten. Frequenzbereich für TV = 174 bis 216 MHz - für Radio 87,5 bis 100 MHz. Parallelton-Empfänger. Ton-ZF 18MHz. Speisung der Kippteile für Tonempfang separat abschaltbar. Auch als reiner TV-Empfänger gebaut, dann Tuner für 10 Kanäle Band I und III.
Net weight (2.2 lb = 1 kg) 57 kg / 125 lb 8.8 oz (125.551 lb)
Price in first year of sale 2'065.00 DM
Collectors' prices
External source of data Erb
Source of data Kat.d.Rundf.GrossH.1953/54
Literature/Schematics (1) Funk-Technik (FT) (1. Januarheft Nr. 1 1953 S 15 ff)
