Projektionstruhe TD2314A
Philips Radios - Deutschland
- Hersteller / Marke
- Philips Radios - Deutschland
- Jahr
- 1954/1955
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 19533
-
- Marke: Deutsche Philips-Ges.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 32
- Röhren

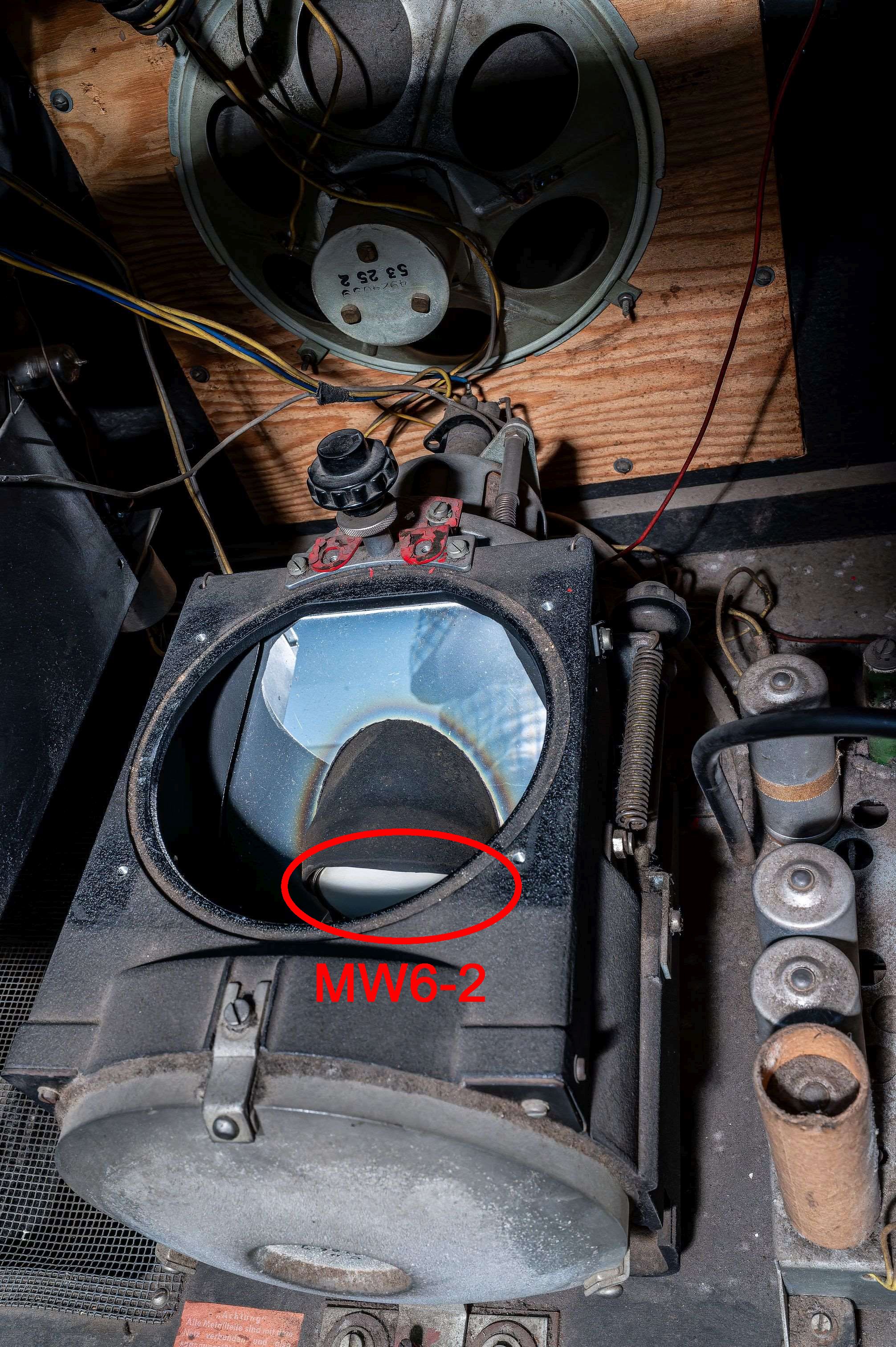

- EF80 ECC81 EF80 EF80 EF80 EF80 EB91 EF80 PL83 EF80 EF80 EQ80 EL42 ECL80 EB91 ECL80 ECL80 PL81 PY80 UBC41 UL44 UL44 EY51 EY51 EY51 DAF96 PY82 PY82 UY41 UY41 UY41 MW6-2
- Hauptprinzip
- Superhet allgemein; ZF/IF 23500 kHz
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 220 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 21 cm = 8.3 inch
- Material
- Gerät mit Holzgehäuse
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Projektionstruhe TD2314A - Philips Radios - Deutschland
- Form
- Standgerät: allgemein.
- Abmessungen (BHT)
- 730 x 1110 x 490 mm / 28.7 x 43.7 x 19.3 inch
- Bemerkung

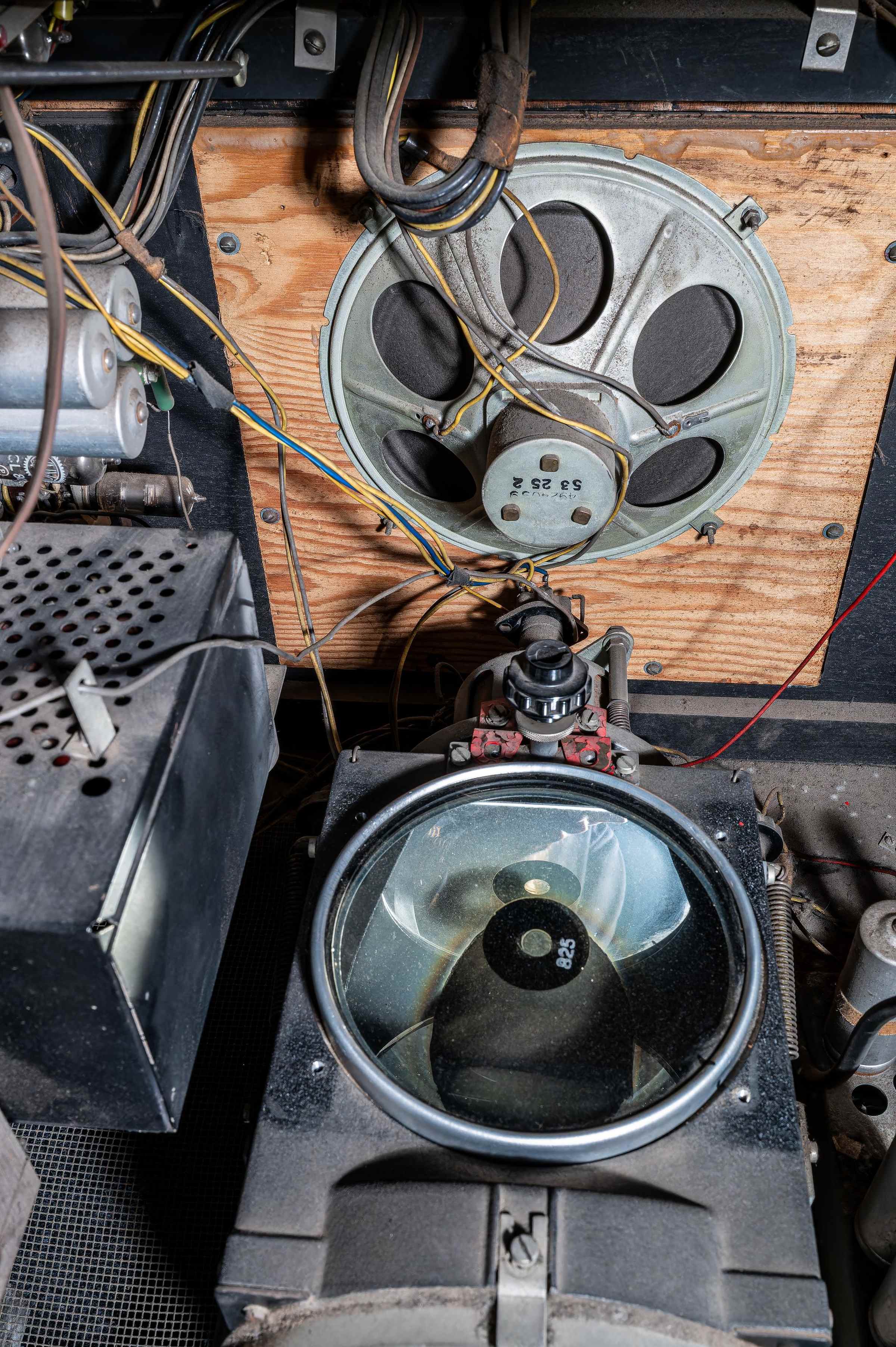

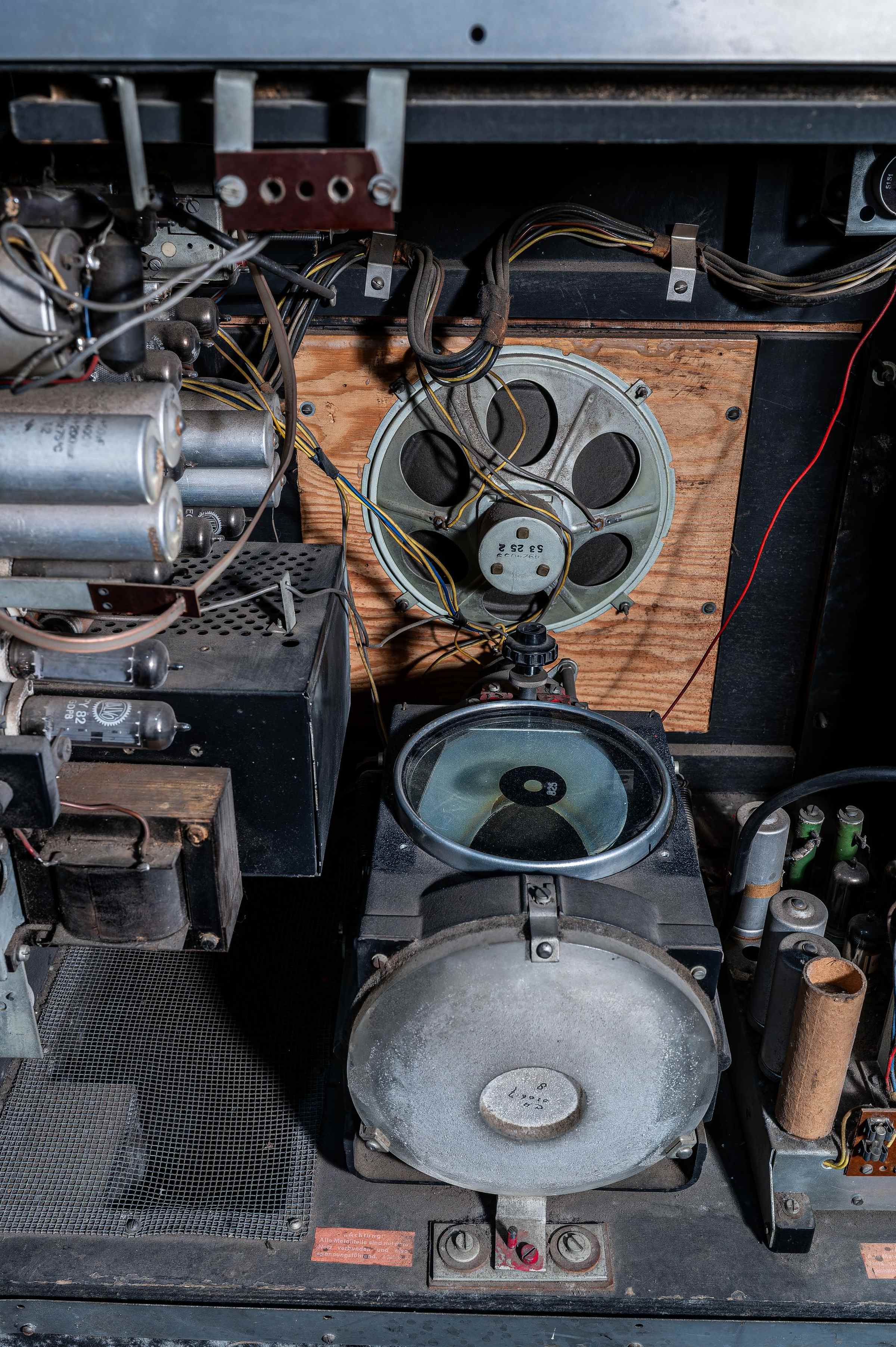

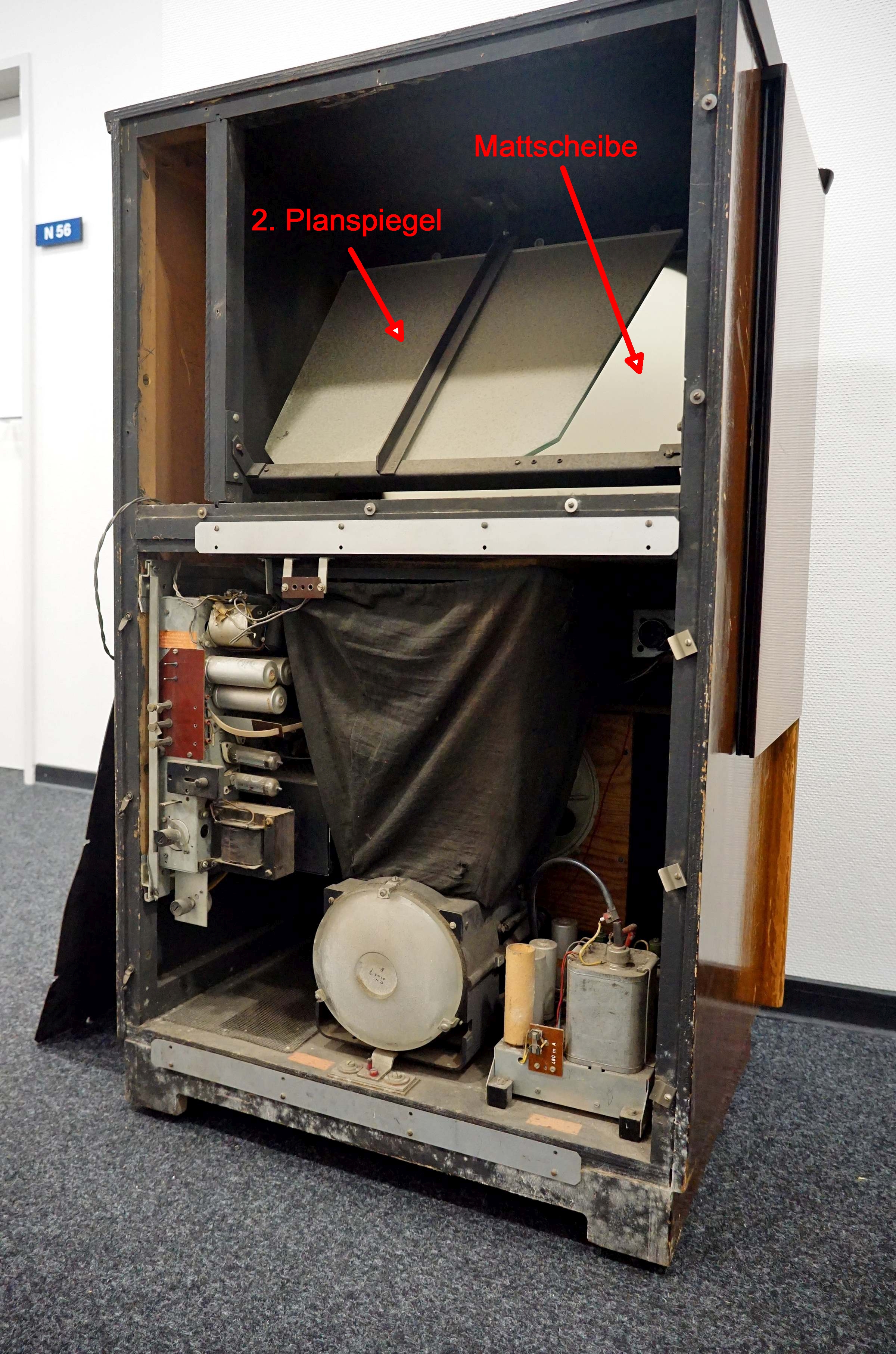

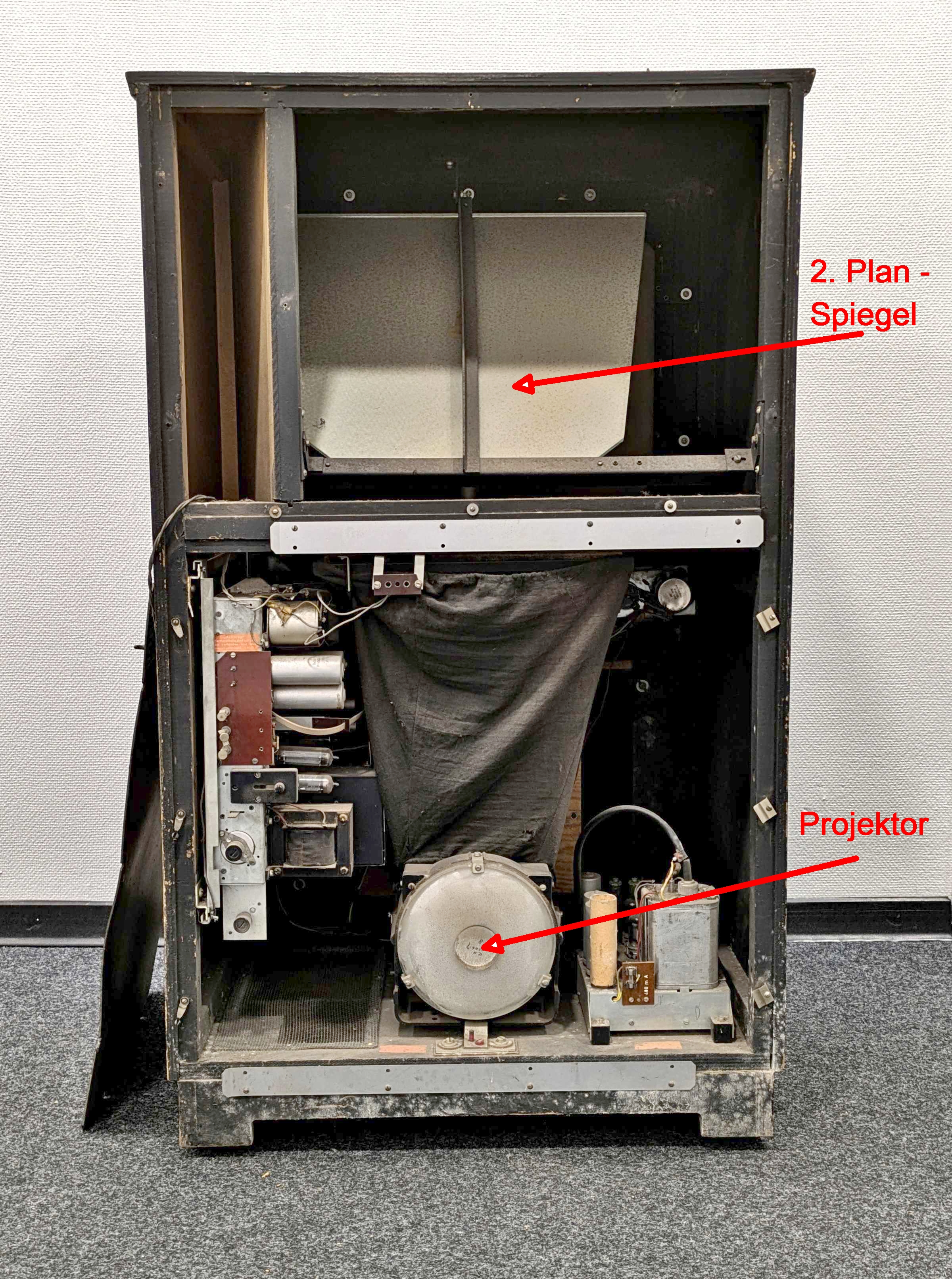

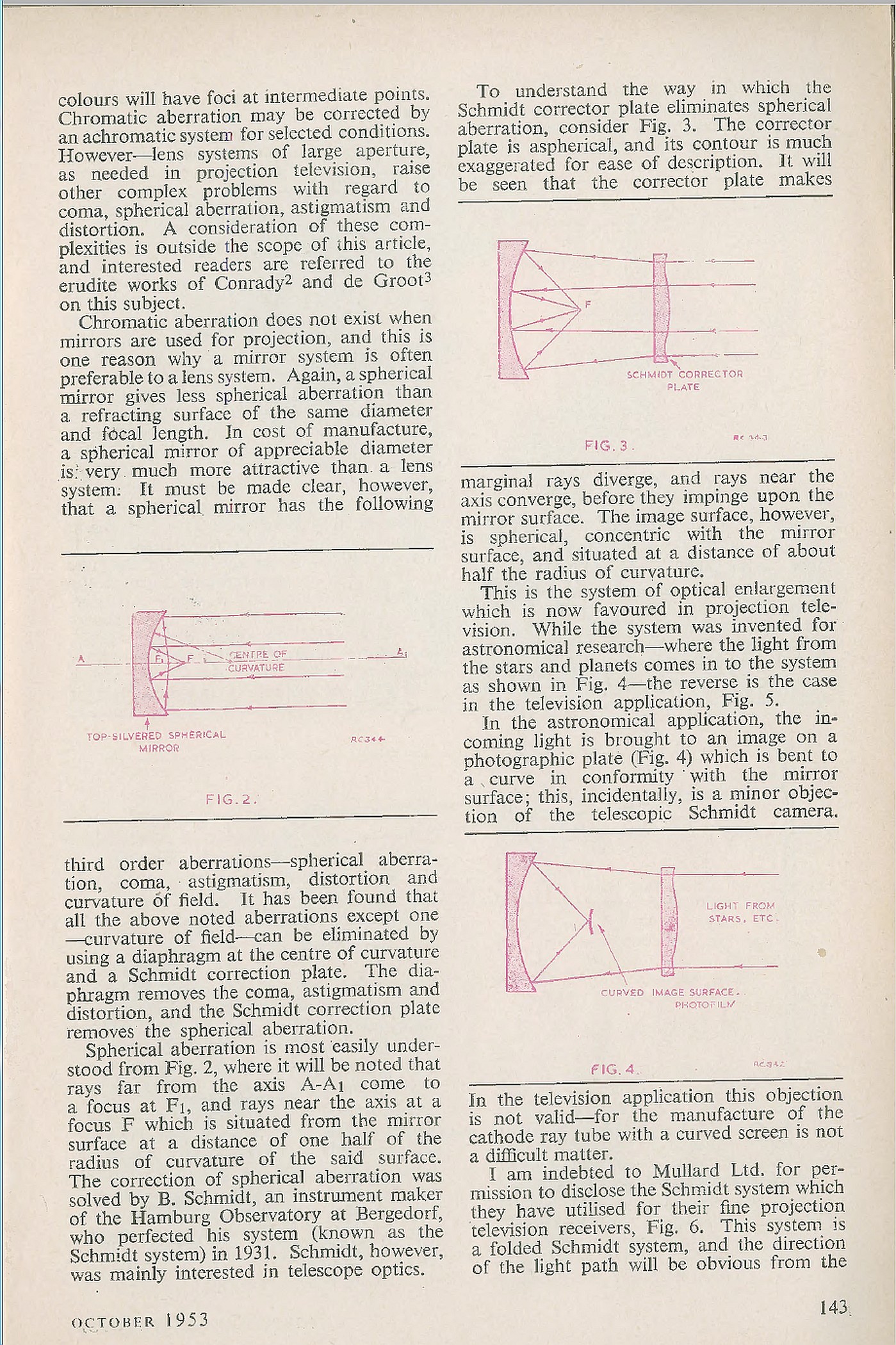

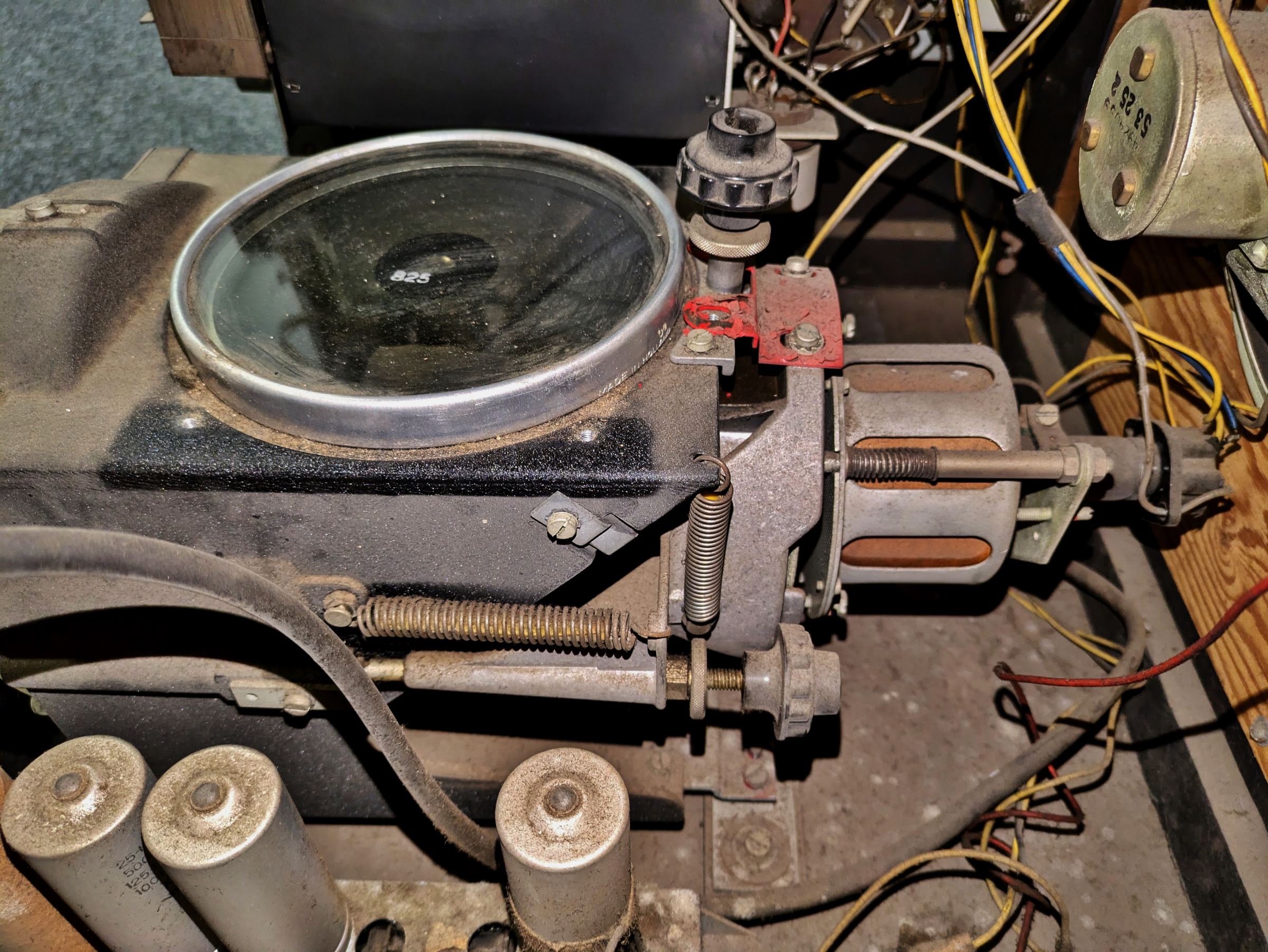

- 10 VHF-Kanäle + 2 Reserve. Projektion über Schmidt-Optik, Bildgröße 450 × 340 mm.
- Nettogewicht
- 57 kg / 125 lb 8.8 oz (125.551 lb)

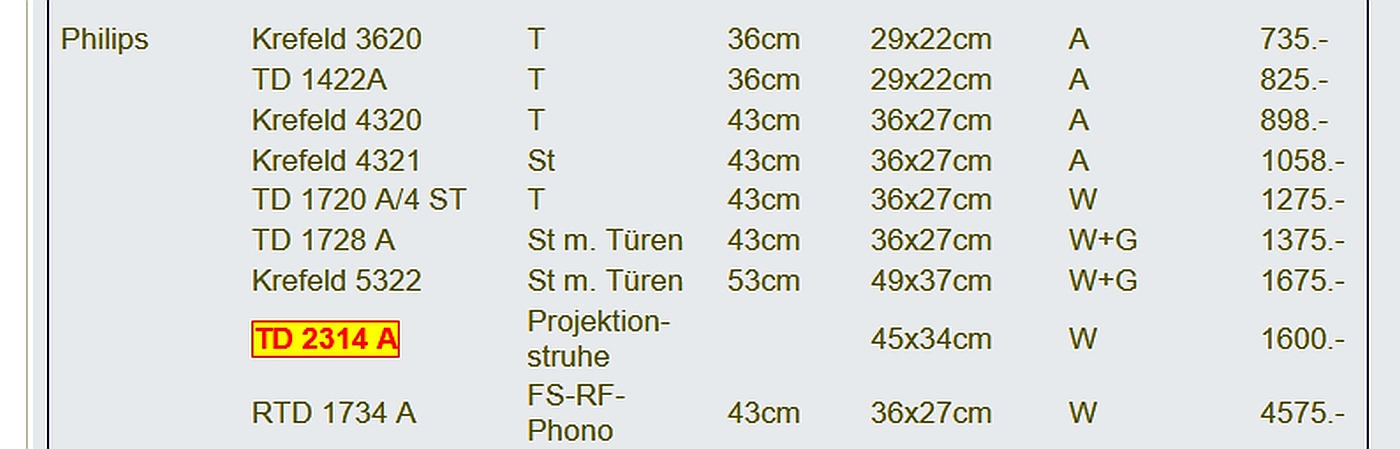

- Originalpreis
- 1,600.00 DM
- Datenherkunft extern
- Erb
- Datenherkunft
- Rundfunk- und Fernseh-Katalog 1954/55
