Abstimmbarer VHF-Verstärker - Tunable VHF Amplifier ASV BN1372

• Country
• Germany

• Manufacturer / Brand
• Rohde & Schwarz, PTE; München

• Year
• 1960–1981 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 115997

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• E180F E180F E180F ECC81 or E88CC E88CC EF80 PL81 85A2

• Number of Transistors

• Semiconductors
• 1N914 Tr.Gl.=Metal-rectif.

• Main principle
• Radio Frequency Amplification only

• Tuned circuits
• 3 FM circuit(s)

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 115; 125; 220; 235 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Abstimmbarer VHF-Verstärker - Tunable VHF Amplifier ASV BN1372 - Rohde & Schwarz, PTE; München

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 286 x 227 x 226 mm / 11.3 x 8.9 x 8.9 inch

• Notes

• Abstimmbarer VHF-Verstärker von 30 MHz bis 300 MHz, zusätzliche Funktion als Messsender von 30 MHz bis 300 MHz.
  Der Preis gilt für das Jahr 1979. Als Zubehör wurde der Misch- und Verzerrerkopf BN13721 angeboten.

  Frühe Geräte können mit ECC81 statt einer E88CC bestückt sein.

• Net weight (2.2 lb = 1 kg)
• 12 kg / 26 lb 6.9 oz (26.432 lb)

• Price in first year of sale
• 5,600.00 DM

• Mentioned in
• -- Original prospect or advert

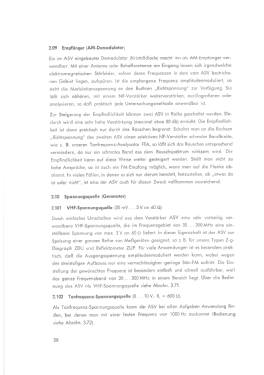

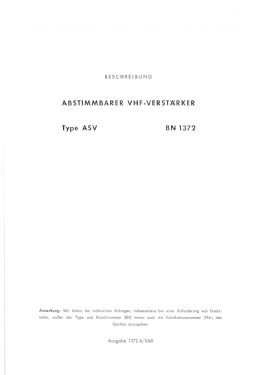

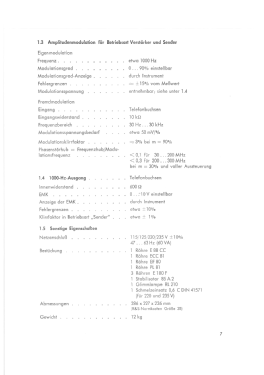

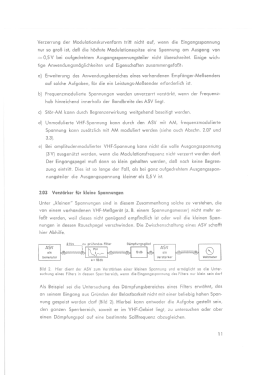

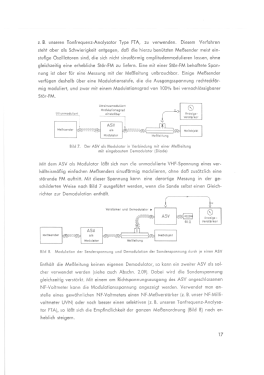

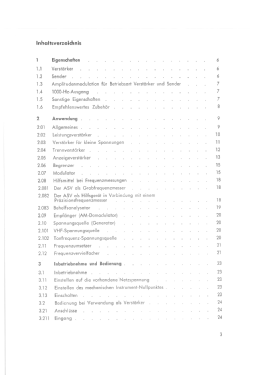

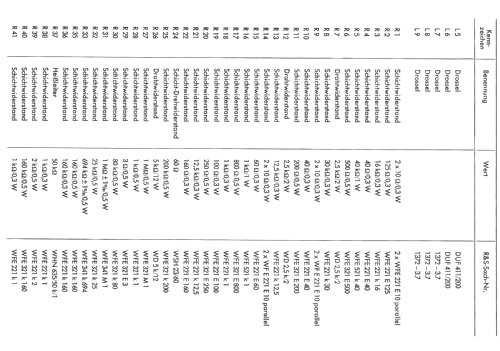

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Johann Nussbaum. See "Data change" for further contributors.
