Schwarzwald W5-3D; SABA; Villingen (ID = 162913) Radio

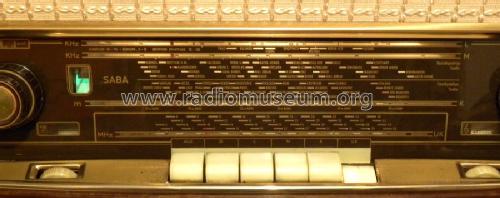

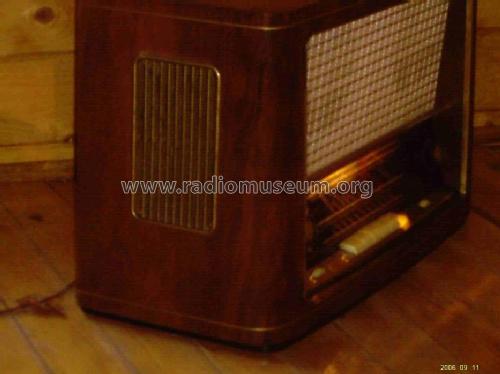

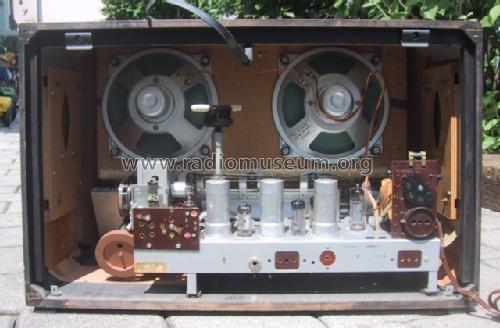

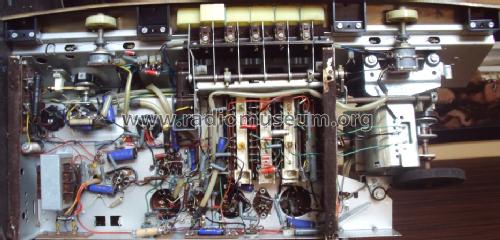

SABA; Villingen: Schwarzwald W5-3D [Radio] ID = 162913 640x439

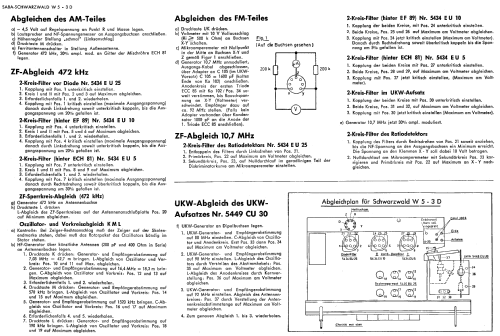

Select picture or schematic to display from thumbnails on the right and click for download.
For model Schwarzwald W5-3D, SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EBF80 EM80 EABC80 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 472/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 125, 150, 220 Volt
Loudspeaker 4 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Schwarzwald W5-3D - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 395 x 285 mm / 24.8 x 15.6 x 11.2 inch
Notes Bandbreite regelbar. Leuchttasten. Ferritantenne drehbar.
Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 439.00 DM
Collectors' prices
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55


All listed radios etc. from SABA; Villingen
Here you find 1548 models, 1405 with images and 1035 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Schwarzwald W5-3D
Threads: 3 | Posts: 7
Hits: 2206     Replies: 2
saba: W5-3D ; Schwarzwald: Polung Elko in der Siebkette
Mathias Metzmacher
25.Jan.11
  1

 Liebe Sammlerinnen und Sammler,

bei meinem Schwarzwald W 5 / 3 D ist im Schaltplan in der Siebkette für die Erzeugung der negativen Gittervorspannung der Elko mit 100 uF in der Polung anders eingezeichnet als im Gerät (original) eingebaut: Im Radio selbst ist der Pluspol an Masse gelegt (wohl wegen der negativen Gittervorspannung) und im Schaltplan anders herum. Ich würde aber nun wohl den neuen Elko bei der Restauration so einbauen wie im Gerät. Oder mache ich da etwas falsch ?

Über Hinweise würde ich mich freuen; vielleicht liegt ja sogar ein Fehler im Schaltplan vor.

Viele Grüße Mathias Metzmacher

Wolfgang Bauer
25.Jan.11
  2


Sg. Herr Metzmacher,

Sie machen nichts falsch, wenn Sie den Elko so einlöten, wie er im Gerät eingebaut ist.
Der Fehler liegt in der Zeichnung im Schaltplan.

MfG. WB.

Mathias Metzmacher
26.Jan.11
  3

 Hallo Herr Bauer,

vielen Dank der Nachricht ! Dann ist wohl tatsächlich der Schaltplan an dieser Stelle nicht korrekt.

Viele Grüße

Mathias Metzmacher


Hits: 1952     Replies: 2
saba: W5-3D (W 5-3 D); Schwarzwald
Sven Hoffmann
02.Dec.09
  1

Hallo Werte Mitglieder,



ich habe da schon wieder eine Frage zu o.g. Radio.

Das Radio empfängt auf ukw gut, die Lautstärke lässt sich aber nicht runter regelen,

Der Lautstärkeregler läuft leicht, der Bassregler knackst etwa in der Mitte.

Gibt es hier bekannte Symtome?

Mit besten Grüßen Sven Hoffmann



Martin Steyer
06.Dec.09
  2

Hallo Herr Hoffmann,

ich habe erstmal abgewartet, ob jemand eine bessere Antwort geben kann, es kam aber noch nichts. Bei dem Schwarzwald W5-3D wird laut Schaltbild offensichtlich dasselbe Potentiometer mit zwei Anzapfungen für die "gehörrichtige" Lautstärkeeinstellung verwendet wie beim Bodensee-3DS.

Ich hatte denselben Effekt wegen eines defekten Schleifers in dem Poti beim Bodensee. Löten Sie mal die Anschlüsse des Potentiometers ab und prüfen Sie es mit einem Ohmmeter.

Ich lasse den Thread mal als Frage stehen.

Mit Gruß,

Martin Steyer





Sven Hoffmann
07.Dec.09
  3

Hallo Herr Steyer,

vielen Dank für Ihre Antwort.

Ich hatte das mit dem Regler schon befürchtet, insgeheim aber gehofft, es wäre vielleicht einer der Elkos am Lautstärke- bzw Bassregler,

Da mir auch der Klang für eine EL 84 etwas mager erscheint.

Ich werde mit meinen eingeschränkten Mitteln mal einen Messversuch starten,

Gruß Sven Hoffmann




Hits: 2136     Replies: 0
saba: W5-3D; Schwarzwald
Werner Kassenbrock
26.Dec.04
  1 Die Frage klingt vielleicht trivial, aber: Zwei Exemplare des Gerätes sind in meinem Besitz; der Schaltplan liegt vor. Die Verdrahtung der vier Lautsprecher ist in beiden Geräten unterschiedlich und beide Versionen decken sich nicht mit dem Schaltplan.

Die Grundlagen bei solchen Verdrahtungen sind mir bekannt! Trotzdem: Hat jemand das Gerät und/oder kann jemand hier hilfreiche Aussagen zum Originalzustand machen?

Im voraus vielen Dank für evt. Antworten!

Werner Kassenbrock

SABA; Villingen: Schwarzwald W5-3D
End of forum contributions about this model
