Rubens FE855C

Rubens FE855C; Sachsenwerk Radeberg (ID = 308914) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 308915) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 808733) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 813269) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 813270) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 814494) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 814495) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 1031650) Television

Rubens FE855C; Sachsenwerk Radeberg (ID = 1592752) Television
Rubens FE855C; Sachsenwerk Radeberg (ID = 308916) Television Rubens FE855C; Sachsenwerk Radeberg (ID = 1428368) Television

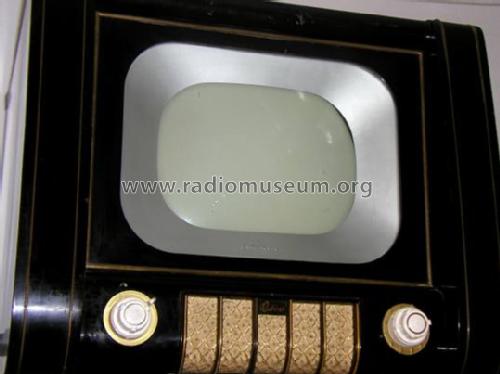

Rubens FE855C; Sachsenwerk Radeberg (ID = 2060586) Television Rubens FE855C; Sachsenwerk Radeberg (ID = 2060589) Television
Use red slider bar for more.
Rubens FE855C; Sachsenwerk Radeberg (ID = 308916) Television
Sachsenwerk Radeberg: Rubens FE855C [Television] ID = 308916 800x675
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rubens FE855C, Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)

Country:  Germany
Manufacturer / Brand:  Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
Year: 1955/1956 Category: Television Receiver (TV) or Monitor
Valves / Tubes 18: EF80 ECC81 EABC80 EL84 EL83 ECL81 ECC82 EL81 EY81 EY51 HF2963 or B30M1
Main principle Superheterodyne (common)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Rubens FE855C - Sachsenwerk Radeberg, VEB;
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 575 x 490 x 570 mm / 22.6 x 19.3 x 22.4 inch
Notes

TV mit VHF-Pentodentuner Typ FE 855.209, der im Zuge der Weiterentwicklung ab Mai 1956  durch den empfindlicheren Kaskodetuner FE 855.409 ersetzt wurde und nun als Rubens FE855 C1 bezeichnet wird. Empfangen werden können bis zu 10 VHF-Kanäle im Paralleltonverfahren und zwei  UKW-Kanäle. Bildgröße 190x255 mm².

Achtung! Keine galvanische Trennung vom Netz, da die Anodenspannung direkt aus der Netzspannung gewonnen wird.

Einige Röhren sind mehrfach vorhanden.

Der Vorgänger FE855A wurde aus der Nullserie als Einkanalgerät zur Leipziger Herbstmesse 1954 vorgestellt. Im Messebericht wird das überarbeitete Modell für das erste Quartal 1955 angekündigt (siehe Messebericht bei den Unterlagen).

Net weight (2.2 lb = 1 kg) 30 kg / 66 lb 1.3 oz (66.079 lb)
Collectors' prices
Source of data -- Collector info (Sammler)
Mentioned in Radio und Fernsehen (DDR) (1956, H.12)
Literature/Schematics (1) Radio es Televizio Vevö keszülekek, 1956-57 (Werner/Zimmermann, TV-Schaltungssammlung, Bl.2)
Literature/Schematics (2) Gebrauchswarenkatalog Rundfunk-Fernsehen, Leipzig 1954

Model page created by a member from A. See "Data change" for further contributors.



All listed radios etc. from Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
Here you find 31 models, 29 with images and 20 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sachsenwerk Radeberg: Rubens FE855C
Threads: 2 | Posts: 2
Hits: 1319     Replies: 0
sachsenwe2: FE855C Rubens Umstellung auf CCIR-Norm
Gerald Gauert
05.Aug.07
  1

Eine Beschreibung zur Umstellung dieses Gerätes von OIR- auf CCIR-Norm finden Sie unter folgendem Link:

CCIR-Umstellung

Gerald Gauert


Hits: 1571     Replies: 0
sachsenwe2: Chassis Bezeichnungen:
Wolfgang Scheida
06.Apr.06
  1

Typenreihe des FE 855:
A= 0 Serie,
B= nicht produziert,
C= Paralleltonempfänger, Pentodentuner,
C1= mit empfindlicheren Kaskodentuner,
D= Chassis für Allstromausführung - P Röhren,
E= Chassis mit Pentodentuner mit Anpassungen für Einbau in Truhe "Clivia" und "Claudia"
E1= Identes Chassis mit Kaskodentuner.


Sachsenwerk Radeberg: Rubens FE855C
