Rubens FE855-C1 (FE855-CI)

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 156583) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 156584) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 156585) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 813377) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 813407) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 814496) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1299567) Television

Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1592631) Television
Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 119022) Television Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 174141) Television
Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 174143) Television Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 219704) Television
Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 535690) Television Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1031728) Television
Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1031729) Television Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1031731) Television
Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1031732) Television Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 1031733) Television
Use red slider bar for more.
Rubens FE855-C1 ; Sachsenwerk Radeberg (ID = 119022) Television
Sachsenwerk Radeberg: Rubens FE855-C1 [Television] ID = 119022 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rubens FE855-C1 (FE855-CI), Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)

Country:  Germany
Manufacturer / Brand:  Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
Year: 1956/1957 Category: Television Receiver (TV) or Monitor
Valves / Tubes 17: ECC84 ECF82 EF80 ECL81 EABC80 EL84 ECC82 EL81 EL83 EY81 EY51 B30M1
Main principle Super-Heterodyne (Super in general)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Rubens FE855-C1 - Sachsenwerk Radeberg, VEB;
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 575 x 490 x 570 mm / 22.6 x 19.3 x 22.4 inch
Notes

Das gleiche Chassis wie Modell FE855C, jedoch ab Mai 1956 mit empfindlicherem Trommelkanalwähler und VHF-Kaskodentuner FE855.409 (siehe Werksmitteilung bei Beschreibung).

Mehrfach vorkommende Röhren nur einmal aufgeführt.

Net weight (2.2 lb = 1 kg) 30 kg / 66 lb 1.3 oz (66.079 lb)
Collectors' prices
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Radio und Fernsehen (DDR) (1956, H.18)

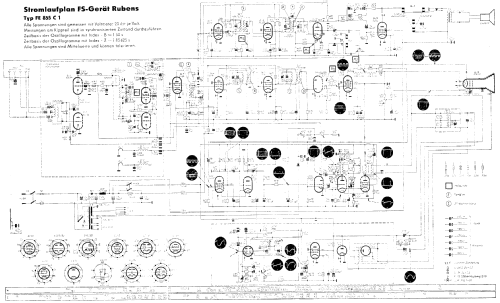

Literature/Schematics (1) Werner/Zimmermann, TV-Schaltungssammlung, Bl.2

Model page created by Iven Müller. See "Data change" for further contributors.



All listed radios etc. from Sachsenwerk Radeberg, VEB; Radeberg (Ostd.)
Here you find 31 models, 28 with images and 19 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Sachsenwerk Radeberg: Rubens FE855-C1
Threads: 3 | Posts: 5
Hits: 2217     Replies: 2
Seltsamer Rubens
Peter Steffen
07.Aug.10
  1

Hallo zusammen,

habe bei Ebay einen merkwürdigen Rubens entdeckt. ( hier die Bilder mit der Erlaubnis des Verkäufers premium312 )

Gab es wirklich ein solches Modell, oder war hier ein findiger Bastler am Werk ?

Grüsse

Peter Steffen

Mario Spitzer
08.Aug.10
  2

Hallo Herr Steffens,

von RAFENA wurde ein Bausatz zum Umbau für den Derby angeboten. Dieser wurde teilweise mit B30M1 ausgeliefert. Dieser Umbau wurde durch Werkstätten vorgenommen und wird  in der „Kleinen Fernseh-Reparaturpraxis“ von Werner Barth (1960) beschrieben. Auch der Umbau des Rubens auf Intercarrier ZF wird dargestellt.

Der Umbausatz bestand aus folgenden Teilen:

1 Bildrahmen FE 845.18
3 Haken (2x FE 845-22 und 1x FE845.23)
1 Anodenanschlusstecker 2208A
1 Duodekalsockel 1764.C
1 Bildröhre B43M1 Widerstände 2 MOhm, 500 Ohm und 5 KOhm

Die Beiden helleren Holzklötzer an der Seite zeigen den nachträglichen Einbau, welcher mit Originalteilen gemacht wurde. Die Bildröhrenhalterung hier gehört nicht zum Umbausatz gem. Beschreibung. Diese kenne ich vom Patriot und anderen Geräten.





Peter Steffen
08.Aug.10
  3

Hallo Herr Spitzer,

vielen Dank für die Informative Antwort.

Grüsse

Peter Steffen


Hits: 1587     Replies: 0
sachsenwe2: FE855C1 (FE 855 C1); Rubens
Peter Steffen
16.Dec.08
  1

Hallo liebe Radio und auch TV Freunde,

hat irgend jemand noch so einen, oder ähnlichen Zeilentrafo rumliegen ?

das Bild hier ist vom RMorg:

Bei meinem Gerät, welches ich vor ein paar Tagen erhalten habe waren Mäuse am Werke und vorallem leider am Zeilentrafo.

Vielen Dank im Voraus

Peter Steffen


Hits: 1199     Replies: 0
sachsenwe2: FE855C1 Rubens Umstellung auf CCIR-Norm
Gerald Gauert
05.Aug.07
  1

Eine Beschreibung zur Umstellung dieses Gerätes von OIR- auf CCIR-Norm finden Sie unter folgendem Link:

CCIR-Umstellung

Gerald Gauert


Sachsenwerk Radeberg: Rubens FE855-C1
