Olympia 64WK

Olympia 64WK; Sachsenwerk bis 1945 (ID = 5670) Radio

Olympia 64WK; Sachsenwerk bis 1945 (ID = 8670) Radio

Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440732) Radio

Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440885) Radio
Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440857) Radio Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440859) Radio

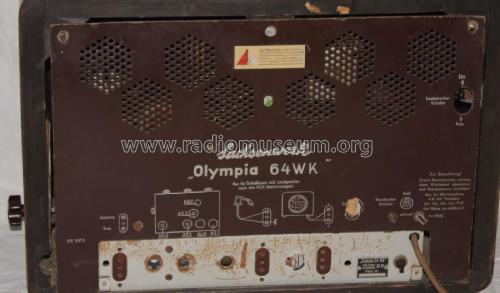

Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440860) Radio Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440862) Radio
Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440858) Radio Olympia 64WK; Sachsenwerk bis 1945 (ID = 727222) Radio

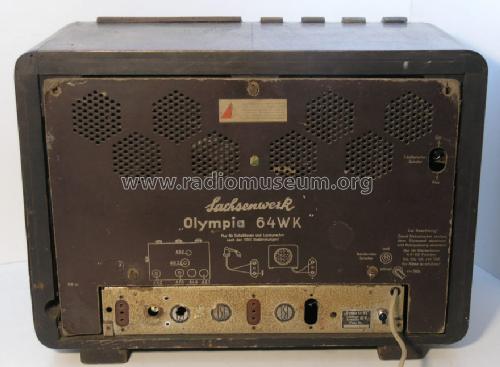

Olympia 64WK; Sachsenwerk bis 1945 (ID = 727224) Radio Olympia 64WK; Sachsenwerk bis 1945 (ID = 727223) Radio
Olympia 64WK; Sachsenwerk bis 1945 (ID = 727225) Radio Olympia 64WK; Sachsenwerk bis 1945 (ID = 727220) Radio
Use red slider bar for more.
Olympia 64WK; Sachsenwerk bis 1945 (ID = 2440857) Radio
Sachsenwerk bis 1945: Olympia 64WK [Radio] ID = 2440857 1400x1078
Select picture or schematic to display from thumbnails on the right and click for download.
For model Olympia 64WK, Sachsenwerk (bis 1945) ESWE

Country:  Germany
Manufacturer / Brand:  Sachsenwerk (bis 1945) ESWE
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: AK2 AF3 AB2 AC2 AL4 AZ1
Main principle Superheterodyne (common); ZF/IF 468 kHz; something special ? Please give information (notes)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 230 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Olympia 64WK - Sachsenwerk bis 1945 ESWE
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 520 x 385 x 285 mm / 20.5 x 15.2 x 11.2 inch
Notes

Kinoskala.

Schaltbare Bandbreite: Die Demodulation erfolgt entweder über den Sekundärkreis des 2. ZF-Filters (erste Diode der AB2, schmal) oder induktiv vom Primärkreis ausgekoppelt an Diode 2. Dann wirkt das 2. ZF-Filter als (breitbandigerer) Einzelkreis, der Empfänger arbeitet als 5-Kreiser.

Die Umschaltung erfolgt HF-frei am Fußpunkt des Sekundärkreises oder am Koppelkreis der Primärwicklung direkt in der NF-Zuführung zum Lautstärkeregler.

Siehe auch Olympia-Super 65 der dieselbe Bandbreitenumschaltung besitzt.

Net weight (2.2 lb = 1 kg) 16.5 kg / 36 lb 5.5 oz (36.344 lb)
Price in first year of sale 310.00 RM
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung


All listed radios etc. from Sachsenwerk (bis 1945) ESWE
Here you find 167 models, 138 with images and 105 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sachsenwerk bis 1945: Olympia 64WK
Threads: 1 | Posts: 2
Hits: 259     Replies: 1
sachsenwer: Änderung nicht möglich
Martin Steyer
26.Oct.19
  1

Nach Durchsicht des Schaltplans kann ich keine "nicht bedienbare Rückkopplung" erkennen. Eine Änderung auf "Superhet allgemein" ist nicht möglich, da die Antwort kommt "Sie haben gar keine Änderung vorgenommen". Vermutlich deshalb, weil der Eintrag eben damit beginnt....

Wie nun weiter?

Bernhard Nagel
26.Oct.19
  2

Hallo Martin,

danke für die Meldung. Die "nicht bedienbare Rückkopplung" versteckte sich im Feld "Zusatz" unter Hauptprinzip, das ist nun geändert.
