Amigo 55

Schaub und Schaub-Lorenz

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1953–1955
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 6018

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Anzahl Transistoren
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 472 kHz
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle und Kurzwelle.
  • Betriebsart / Volt
  • Netz- / Batteriespeisung / AC/DC: 110; 127; 155; 220 / 9 & 90 Volt
  • Lautsprecher
  • Dynamischer (permanent) Ovallautsprecher
  • Belastbarkeit / Leistung
  • 0.3 W (Qualität unbekannt)
  • Material
  • Bakelit (Pressstoff)

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Amigo 55 - Schaub und Schaub-Lorenz
  • Form
  • Reisegerät > 20 cm (netzunabhängig betreibbar)
  • Abmessungen (BHT)
  • 300 x 210 x 130 mm / 11.8 x 8.3 x 5.1 inch
  • Bemerkung

  • Der Amigo 55 von Schaub ist ähnlich dem Lorenz Weekend von 1953 mit LW, MW und KW sowie 5 Röhren. Bitte Bilder nicht verwechseln mit dem etwas späteren Modell Amigo 55U mit MW und UKW sowie 7 Röhren: DC90, DF91, DK96, DF96, DF96, DAF96 und DL94.

  • Nettogewicht
  • 5.4 kg / 11 lb 14.3 oz (11.894 lb)
  • Originalpreis
  • 209.00 DM
  • Datenherkunft extern
  • Ernst Erb, HB9RXQ
  • Literatur/Schema (1)
  • -- Original-techn. papers.
  • Literatur/Schema (2)
  • Rundfunk-Phono-Fernseh-Katalog Nachtrag Frühjahr 1954 S.44 (Thiele)

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Amigo befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Schaub und Schaub-: Amigo 55

Threads: 2 | Posts: 12

Hallo liebe Sammlerfreunde,

ich habe gerade erfolgreich einen Schaub "Amiga 55" wieder zum Leben erweckt. Welche gute Qualität der Bauelemente wurde damals verwendet! Ich habe nur vorsorglich den Koppelkondensator, 1000pF, zum Gitter 1 der DL 94 gewechselt.

Nun meine Frage: Die eingebaute DK92 hat auf den Funke W19 (Militärausführung) noch gute Immission - Werte angezeigt. Sie tat aber Ihren Dienst nicht, der Oszillator hat nicht gearbeitet. Eine neue DK 92  (auch aus den 50/60 iger) Jahren ging sofort.

Das gleiche hatte ich schon einmal bei einer DK 91 im Ungarischen Empfänger BA-408 F. Auch hier war das Prüfergebis noch gut. Aber sie funktionierte nicht. Eine neue unbenutzte DK 91 ging sofort.

Hat jemand dazu eine Antwort. (Heizspannung war bei beiden 1,45 Volt.)

In meinen Schaub ist noch in Reihe zum Heizungswidertand, ein 100 Ohm Widerstand eingelötet. Im Schaltbild gibt es den nicht.

LG Frank





Frank Dittrich, 02.Dec.19

Weitere Posts (6) zu diesem Thema.

Geschätzte Sammlerkollegen,
wer kennt dieser Radio`?
Röhrenbestückung: DF91 DK92 DAF91 DL94
Wellenbereiche: LW MW KW
Speisung: 110V AC DC, 125V DC, 127V AC, 160V DC, 155V AC, 220V AC DC und
                über Klemmen Heiz und Anodenbattery.
Mit Sammlergruss Kovacs Peter

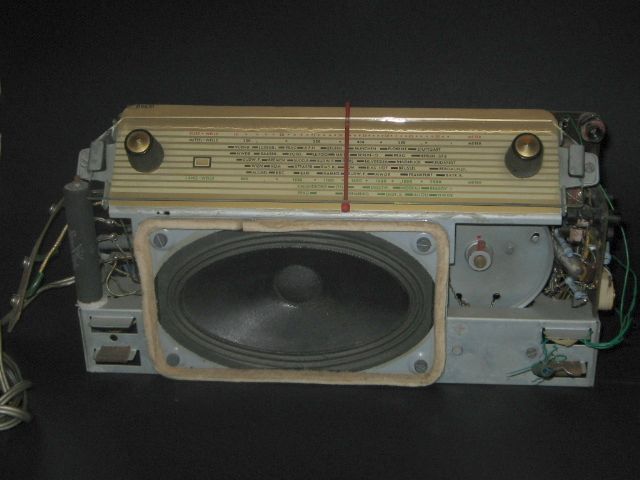

Anlagen

Peter Kovacs, 11.Jul.08

Weitere Posts (6) zu diesem Thema.
