"Spitzkühler" 229 II (W)

'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 735240) Radio

'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 9416) Radio
'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 63708) Radio 'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 100521) Radio
'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 24270) Radio 'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 708547) Radio
'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 24267) Radio 'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 24272) Radio
'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 56109) Radio 'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 24269) Radio
'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 24271) Radio 'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 100520) Radio
Use red slider bar for more.
'Spitzkühler' 229 II ; Schaub und Schaub- (ID = 63708) Radio
Schaub und Schaub-: "Spitzkühler" 229 II [Radio] ID = 63708 422x415
Select picture or schematic to display from thumbnails on the right and click for download.

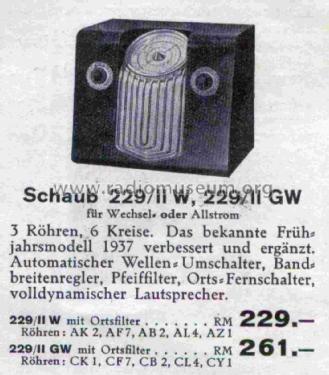

For model 'Spitzkühler' 229 II (W), Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF7 AB2 AL4 AZ1
Main principle ZF/IF 1600 kHz; Reflex
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and LongWave in ONE range.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: "Spitzkühler" 229 II - Schaub und Schaub-Lorenz
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 460 x 390 x 320 mm / 18.1 x 15.4 x 12.6 inch
Notes sog. Einbereichsuper mit einer ZF von 1600 kHz , benötigt nur ein Drehkopaket (für den Oszillator). Das Eingangsbandfilter für MW / LW wird automatisch umgeschaltet. Ausserdem arbeitet die ZF-Röhre in Reflexschaltung gleichzeitig als NF-Verstärker.
Net weight (2.2 lb = 1 kg) 14.8 kg / 32 lb 9.6 oz (32.599 lb)
Price in first year of sale 224.00 RM
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in -
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 929 models, 788 with images and 647 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Schaub und Schaub-: "Spitzkühler" 229 II
Threads: 1 | Posts: 2
Hits: 459     Replies: 1
schaub: Spitzkühler Zeigereinstellung
Stefan Hammermayer
20.Jun.20
  1

Guten Tag, drei Fragen zum Schaub "Spitzkühler" 229/II W. Konnte ein völlig verrottetes Exemplar erwerben und bin am Aufarbeiten. Leider war mechanisch alles Bewegliche am Skalentrieb völlig festgerostet und vom Skalenseil nur noch kleine im Gehäuse liegende Restfetzen übrig. Alles wieder beweglich machen war feinmechanische Detailarbeit und der Verlauf des Skalenseils liess sich anhand der Seilrollen einigermassen sicher rekonstruieren. So gut wie möglich rekonstruiert ist die momentane Situation: Beim Drehen des rechten Knopfes im Uhrzeigersinn dreht sich auch der Skalenzeiger im Uhrzeigersinn. Bei Erreichen des Endanschlags ist der Drehko dann komplett eingedreht.

Frage 1: Könnte mir evtl. jemand wissenstechnisch weiterhelfen, ob das so richtig ist oder nicht?

Frage 2: Wohin sollte der Zeiger bei Erreichen der Skalentrieb-Endposition zeigen? Auf der Skala erkenne ich zwar in etwa auf 09:00 Uhr-Position eine Art Anfang/Ende, dort beginnt die Skala bei 200 Meter = 1500 kHz und endet nach etwa 355° Zeigerdrehung fast an derselben Stelle bei 2000 Meter = 150 kHz. Sollte dazwischen der Endpunkt sein, verstehe ich allerdings nicht die grosse Stationsnamenlücke auf 06:00 Uhr-Position, in der der Radioname Schaub 229/II anstelle von Stationsnamen steht.

Frage 3: Hier in der webseite ist das erste Foto der Modellseite, von der aus ich gerade den Beitrag schreibe, ein Gerät mit einem Schalter an der rechten Gehäuseseite. Dieser Schalter ist bei zwei der hier hinterlegten Gerätebilder sichtbar, bei einem dritten Gerät aber nicht. An meinem Gerät fehlt er. Ich kann nur vermuten, dass das der Umschalter für den zusätzlichen KW-Bereich ist, den dieses Modell hier eigentlich NICHT hat, andere 229-Bauserien aber schon. Sind hier falsche Fotos hinterlegt oder ist der Schalter für etwas völlig anderes und einfach nicht bei allen Geräten dieses Typs vorhanden?

viele Grüsse

Stefan Hammermayer

Jacob Roschy
21.Jun.20
  2

Hallo Herr Hammermayer,

dieses Gerät ist ein Einbereichsuper, wobei auf der Skala durchgehend von Langwelle 2000 m bis Mittelwelle 200 m abgestimmt werden kann. Die Zeiger- Anfangs- und Endposition müsste daher auf der Skala zwischen 2000 m und 200 m liegen.
Die Stationsnamenlücke kommt daher, dass sich in dem Bereich zwischen Lang- und Mittelwelle keine Rundfunksender befinden, es ist der Bereich etwa 300 – 500 kHz, entsprechend 1000 – 600 m.

M. f. G.
J. R.
