Touring Automatik T40

Touring Automatik T40; Schaub und Schaub- (ID = 28011) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 28014) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 28019) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 28021) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 28017) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 28025) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 28028) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 39718) Radio

Touring Automatik T40; Schaub und Schaub- (ID = 1958941) Radio
Touring Automatik T40; Schaub und Schaub- (ID = 2026314) Radio Touring Automatik T40; Schaub und Schaub- (ID = 2026315) Radio
Touring Automatik T40; Schaub und Schaub- (ID = 2026316) Radio Touring Automatik T40; Schaub und Schaub- (ID = 16733) Radio
Touring Automatik T40; Schaub und Schaub- (ID = 130470) Radio Touring Automatik T40; Schaub und Schaub- (ID = 177058) Radio
Touring Automatik T40; Schaub und Schaub- (ID = 366874) Radio Touring Automatik T40; Schaub und Schaub- (ID = 1046490) Radio
Touring Automatik T40; Schaub und Schaub- (ID = 304169) Radio Touring Automatik T40; Schaub und Schaub- (ID = 40879) Radio
Utilisez la barre de défilement rouge.
Touring Automatik T40; Schaub und Schaub- (ID = 2026314) Radio

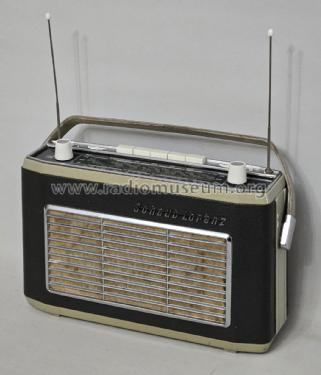

Schaub und Schaub-: Touring Automatik T40 [Radio] ID = 2026314 1400x1050
Sélectionnez une image/schéma pour afficher des vignettes sur la droite et cliquez pour télécharger.
Pour le modèle Touring Automatik T40, Schaub und Schaub-Lorenz

Pays:  Allemagne
Fabricant / Marque:  Schaub und Schaub-Lorenz
Année: 1963/1964 Catégorie: Radio - ou tuner d'après la guerre 1939-45
Semi-conducteurs (seuls les transistors sont comptés) 10: AF106 AF125 AF125 AF126 AF126 AF126 AC125 AC125 AC128 AC128
Principe général Super hétérodyne (en général); FI/IF 460/10700 kHz
Circuits accordés 7 Circuits MA (AM)     12 Circuits MF (FM)
Gammes d'ondes OM (PO), OL (GO), OC et FM (MF).
Particularités
Tension / type courant Piles sèches / 5 × 1,5 Volt
Haut-parleur HP dynamique à aimant permanent (bobine mobile) - élliptique
Puissance de sortie 1.8 W (qualité inconnue)
De Radiomuseum.org Modèle: Touring Automatik T40 - Schaub und Schaub-Lorenz
Matière Plastique moderne (pas de bakélite, ni de catalin)
Forme Portative > 20 cm (sans la nécessité d'un réseau)
Dimensions (LHP) 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
Remarques

Ovallautsprecher 13 x 18 cm.

-  28080 anthrazit/grau

-  28081 rauchblau/grau

-  28082 perlweiss/hellbraun.

Poids net 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Prix de mise sur le marché 362.00 DM
Cote du modèle
Source Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb
Littérature Handbuch RFP 1963


Tous les appareils de Schaub und Schaub-Lorenz
Vous pourrez trouver sous ce lien 918 modèles d'appareils, 777 avec des images et 632 avec des schémas.







Contributions du forum pour ce modèle
Schaub und Schaub-: Touring Automatik T40
Discussions: 2 | Publications: 2
Vus: 2439     Répondre: 0
schaub: T40 (T 40) Automatic; Touring
Urs Mäglin
27.Jul.06
  1 Der Touring T40 Automatik vefügt über keine DC-Buchse für einen Netzadapter und kann deshalb nicht am Netz sondern ausschliesslich mit Batterien betrieben werden.

Vus: 4409     Répondre: 0
schaub: DEAC Zelle ersetzen
Markus Nüdling
22.Mar.02
  1 Nach Erwerb eines solchen Gerätes ist umgehend die DEAC-Zelle zu entfernen und z.B. durch einen Gold-Cap Kondensator zu ersetzen. Das Auslaufen der Zelle verursacht, dass Leiterbahnen auf der Platine angegriffen und zersetzt werden.

Schaub und Schaub-: Touring Automatik T40
