Ätherzepp (Aetherzepp) 47W

Ätherzepp 47W; Siemens; D S.& (ID = 112152) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 112153) Radio

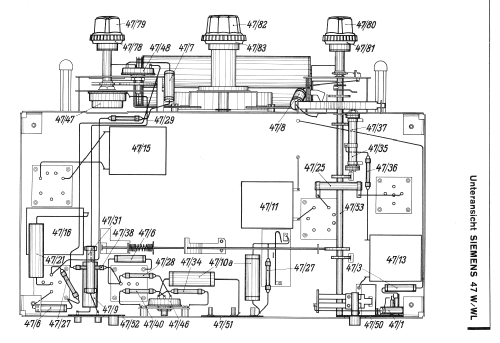

Ätherzepp 47W; Siemens; D S.& (ID = 112154) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 112155) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 112156) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 112157) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 6490) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 288523) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 1571648) Radio

Ätherzepp 47W; Siemens; D S.& (ID = 2340868) Radio
Ätherzepp 47W; Siemens; D S.& (ID = 715361) Radio Ätherzepp 47W; Siemens; D S.& (ID = 21343) Radio

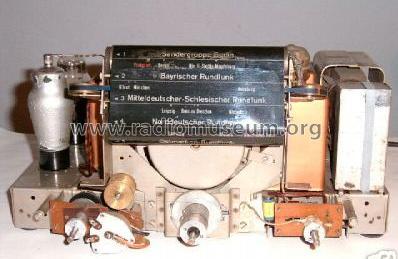

Ätherzepp 47W; Siemens; D S.& (ID = 31732) Radio Ätherzepp 47W; Siemens; D S.& (ID = 31733) Radio
Ätherzepp 47W; Siemens; D S.& (ID = 31735) Radio Ätherzepp 47W; Siemens; D S.& (ID = 31737) Radio
Ätherzepp 47W; Siemens; D S.& (ID = 31739) Radio Ätherzepp 47W; Siemens; D S.& (ID = 1507100) Radio
Ätherzepp 47W; Siemens; D S.& (ID = 1699726) Radio Ätherzepp 47W; Siemens; D S.& (ID = 2191656) Radio
Use red slider bar for more.
Ätherzepp 47W; Siemens; D S.& (ID = 715361) Radio
Siemens; D S.&: Ätherzepp 47W [Radio] ID = 715361 933x560
Select picture or schematic to display from thumbnails on the right and click for download.
For model Ätherzepp (Aetherzepp) 47W, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1933/1934 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: RENS1234 RENS1234 REN914 RENS1374d RGN1064
Main principle TRF with regeneration; 2 Special; 1 AF stage(s); Reaction
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Ätherzepp 47W - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 410 x 280 x 275 mm / 16.1 x 11 x 10.8 inch
Notes

«Länderbandskala»

Paralleltype zum Telefunken Admiral 346W in anderem Gehäuse.
Paralleltype zum AEG Ultra-Geadem 304W in anderem Gehäuse.

Net weight (2.2 lb = 1 kg) 11.7 kg / 25 lb 12.3 oz (25.771 lb)
Price in first year of sale 233.00 RM !
Source of data Radio-Zentrale Prohaska 1933/34 / Radiokatalog Band 1, Ernst Erb

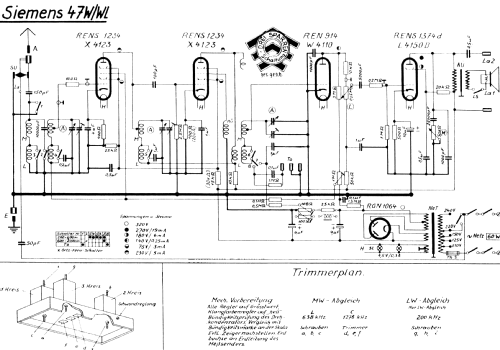

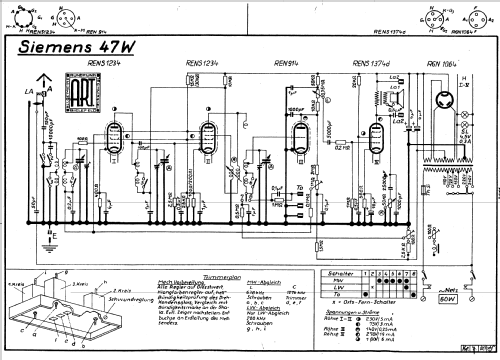

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2411 models, 1983 with images and 1252 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Ätherzepp 47W
Threads: 1 | Posts: 2
Hits: 1217     Replies: 1
siemens: 47W; Ätherzepp (Aetherzepp)
Gerhard Fuchs
02.Dec.13
  1

Liebe Radiofreunde,

ich habe einen Siemens 47W mit Länderskala erworben und stelle bei der Reparatur fest, dass sich die Schaltung von dem üblichen Schaltbild unterscheidet.

Auffällig ist, dass eine weitere Röhre AB1 zur Gleichrichtung eingebaut ist.

Kann mir jemand sagen.ob es sich ggf. um ein anderes Gerät handelt?

Gruß



Gerhard Fuchs

Dietmar Rudolph
02.Dec.13
  2
  • Können Sie bitte Bilder zeigen, wo die AB1 eingebaut ist?
  • Ist das ein gestanztes Loch für die Fassung?
  • Wie sieht die Verdrahtung der AB1 aus? Gibt es dabei Abweichungen zur Art in der restlichen Schaltung?

Die Weiterentwicklung des 47W/WL war der 47aW/aWL. Dieser hatte keine Hexoden mehr, sondern "nur" noch Penthoden. Ein Ätherzepp mit Hexoden und einer AB1 ab Fabrik ist daher eher unwahrscheinlich. Es könnte also durchaus sein, daß der Ätherzepp ver-(schlimm-)bessert wurde, zumal es die AB1 erst ab '34 gab.

Der Ätherzepp 47W/WL ist (schaltungsmäßig) eine Weiterentwicklung des 46W/WL aus 1932/1933.

MfG DR
