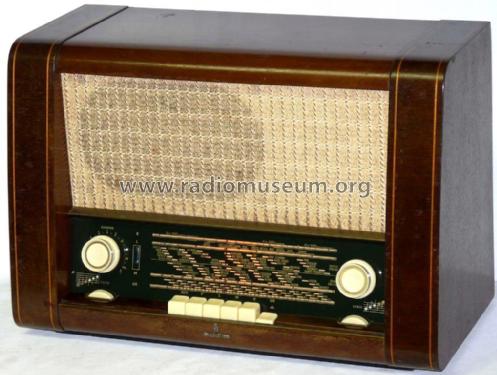

Siemens; D S.&: Qualitätssuper 54 832W [Radio] ID = 1777254 1018x768

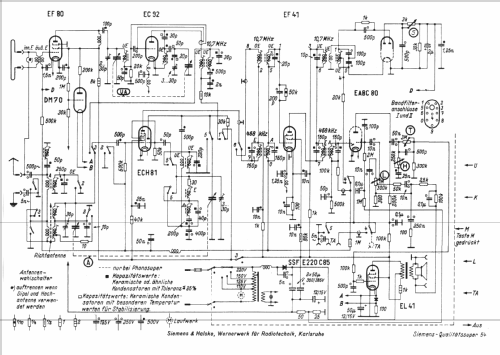

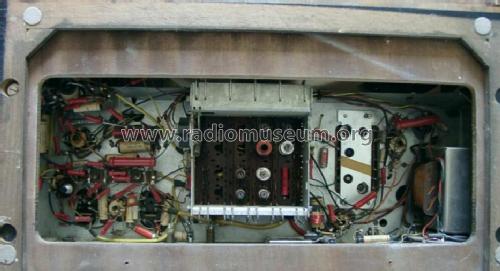

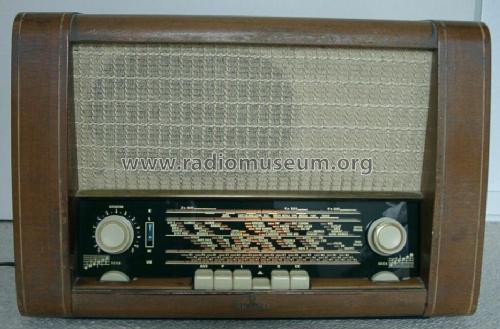

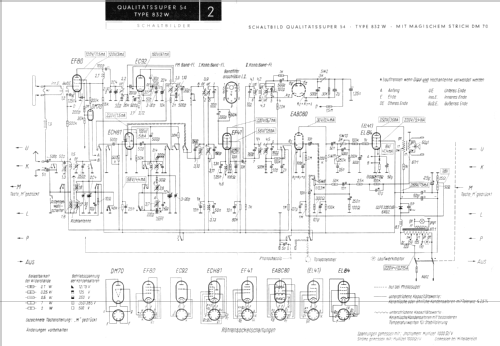

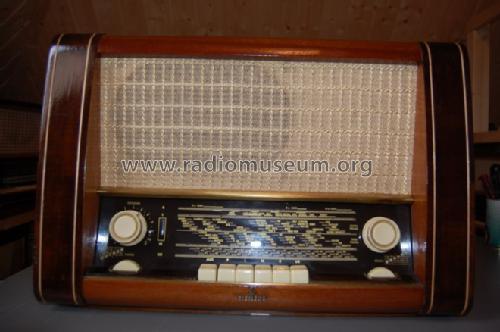

Select picture or schematic to display from thumbnails on the right and click for download.
For model Qualitätssuper 54 832W DM70, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1953/1954 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EF80 EC92 ECH81 EF41 DM70 EABC80 EL84 or EL41
Semiconductors (the count is only for transistors) E220C85
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Qualitätssuper 54 832W [DM70] - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 520 x 350 x 264 mm / 20.5 x 13.8 x 10.4 inch
Notes

Achtung: Spartransformator! Chassis hat keine Trennung vom Stromnetz.

Ursprungsausführung des Qualitätssupers 54 mit DM70; ab Nr. 2500 mit EM34, siehe dort.

Die EF80 (UKW-Vorstufe) wird auch für AM als invertierender Anzeigeverstärker für die DM70 verwendet. Heizung des magischen Striches erfolgt aus dem Kathodenstrom der NF-Endstufe.

Geräte können auch mit EL84 statt EL41 bestückt worden sein.

Net weight (2.2 lb = 1 kg) 8.5 kg / 18 lb 11.6 oz (18.722 lb)
Price in first year of sale 299.00 DM
External source of data Erb
Source of data Kat.d.Rundf.GrossH.1953/54
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Funkschau (Schaltungssammlung)


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2437 models, 2016 with images and 1276 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Qualitätssuper 54 832W
Threads: 1 | Posts: 1
Hits: 1707     Replies: 0
Siemens Qualitätssuper 54 832W
Joachim Röhling
21.Apr.09
  1

Wer kann helfen?

Für einen Bekannten soll ich dieses Gerät reparieren. Es hat nur schwachen Empfang von nahen und starken Sendern. Keine volle Lautstärke möglich. Die meisten der Teer-gefüllten Kondensatoren habe ich bereits ausgewechselt. Es ist immer noch ein störendes Brummen zu hören. Alle Röhren wurden versuchsweise getauscht, ohne Erfolg. Ein 1000 Hz-Signal wird ab der EABC 80 noch verstärkt und ist im eingebauten LP sehr laut zu hören. Weiter vorne bei der vorigen Röhre (EF41) eingespeist, ergibt keine Verstärkung mehr im LP. Irgedwo dazwischen muss der Wurm drin sein.

Hat jemand mit diesem oder einem ähnlich aufgebauten Gerät Reparaturerfahrung solcher Art gemacht und kann mir einen Tip geben??

Danke im voraus für jede Hilfe!!



Joachim Röhling
